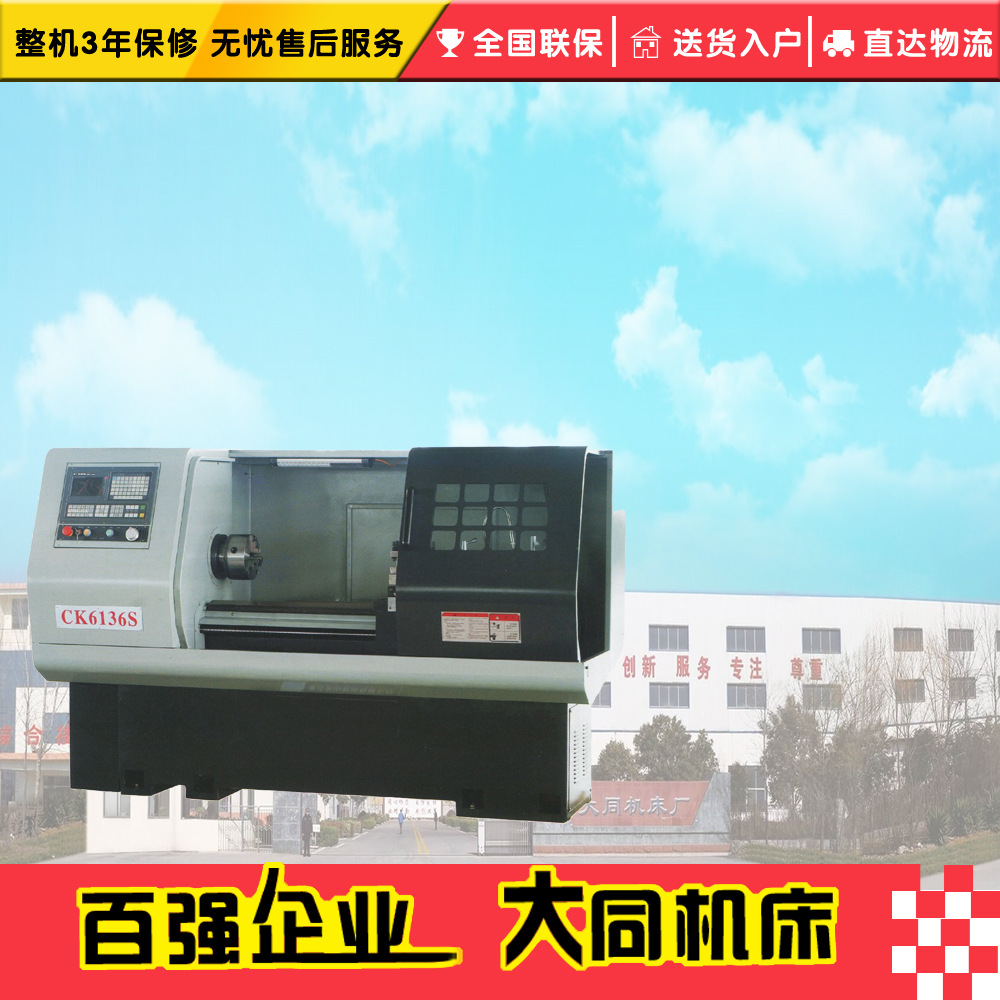

CK6136S简介
产品特点：
本机床是采用微电脑控制和伺服电机驱动的数控车床，具有车削圆柱面、圆锥面、圆弧
面、内孔、切槽，加工各种螺蚊（包括锥螺蚊）等功能。
1、数控系统编程采用ISO国际代码，键盘手动输入，设有断电保护和各种诊断功能；
2、车床纵横向走刀用伺服或步进电机驱动，精密滚珠丝杆传动；
3、刀架有四工位、六工位，立式或卧式供选用，采用精密端齿盘定位，重复定位精度高；
4、卡盘有电动，液压供选择，尾座有手动，气动，液压供选择；
5、主轴采用变频调速。
配置、技术参数配置：

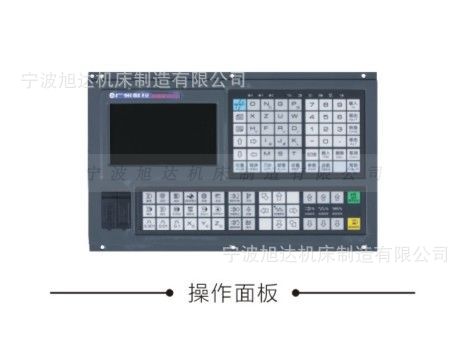

系统配置： 广数980TA
驱动电机： 伺服电机
传 动： 南京滚珠丝杆
主轴轴承： 日本NSK主轴轴承
主轴转速： 200-2200无级变速
变 频 器： 5.5KW汇川变频器
主 电 机： 5.5KW变频主电机
电动刀架： 四工位免抬电动刀架 特殊定配六工位
备 注： 手轮、自动润滑系统、尾座
床身采用树脂砂材料，导轨中频淬火处理，刚性好，HRC55-60度。
电动刀架可加排刀，费用另加，改用进口轴承，

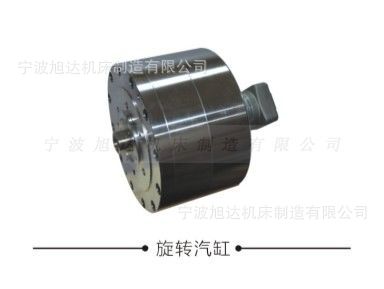

可增配液压油缸（中实、中空）、液压卡盘、液压或气动尾座、旋转气缸，费用另计

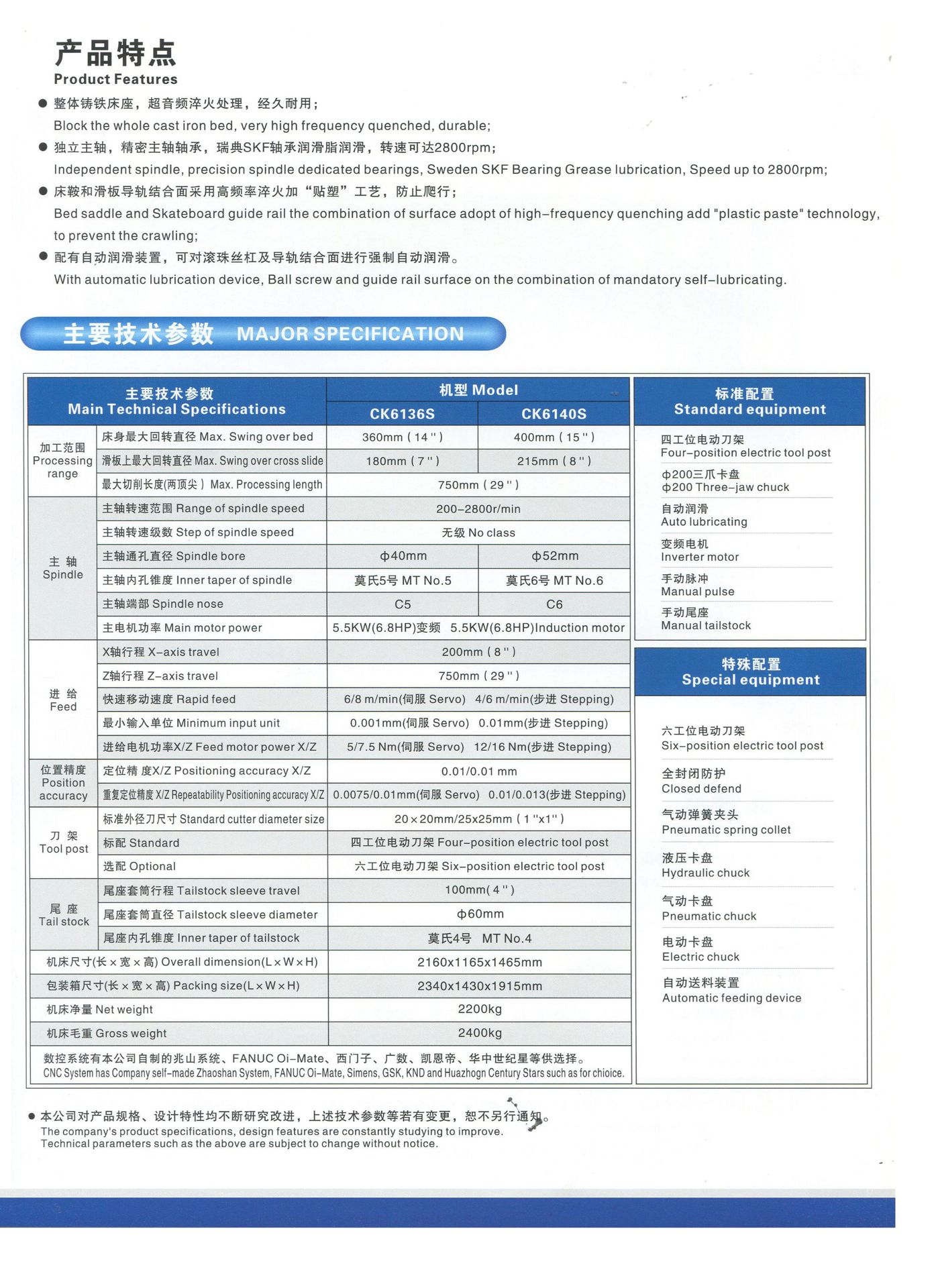

主要技术参数：
|
项目 |
单位 |
参数 |
|
床身最大回转直径 |
MM |
Ф360 |
|
刀架上最大回转直径 |
MM |
Ф150 |
|
最大工件长度 |
MM |
500 |
|
横向最大行程（X轴） |
MM |
230 |
|
X轴快速进给 |
m/min |
5（伺服） |
|
Z轴快速进给 |
m/min |
6（伺服） |
|
主轴转速范围(无级) |
r/min |
200-2200 |
|
主轴通孔直径 |
MM |
Ф40 |
|
三爪卡盘 |
|
Ф200 |
|
刀架 |
|
四工位电动刀架（特殊定配六工位） |
|
尾座套筒行程 |
MM |
185 |
|
尾架套铜锥度 |
|
NO.4 |
|
进给电机功率 |
KW |
1.3/1.6 (伺服电机) |
|
最大刀具尺寸 |
MM |
20×20 |
|
最小输入单位 |
MM |
0.001 |
|
重复定位精度 |
MM |
0.0075/0.01 |
|
加工件表面粗糙度 |
|
≤Ral.Oum(有色金属) ≤Ral.6um(铜件) |
|
主电机功率 |
KW |
5.5 |
|
机床外形尺寸(长×宽×高) |
MM |
1980×1130×1435 |
|
机床净重 |
Kg |
1900 |
