| 别名 | － |
|---|---|
| 工作室尺寸 | - |
| 工作温度 | － |
| 类型 | 真空炉 |
| 适用范围 | - |
| 外形尺寸(长×宽×高) | - |
| 装载量 | － |
| 炉膛最高温度 | － |
| 品牌 | 万能加热 |
| 型号 | ZRJ |
结构配置

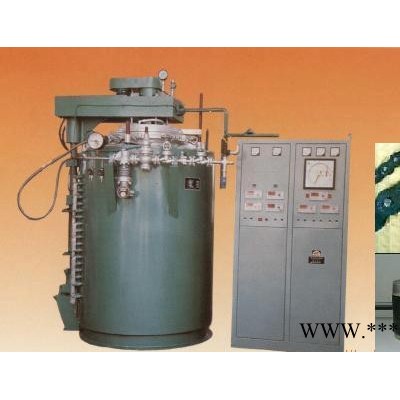

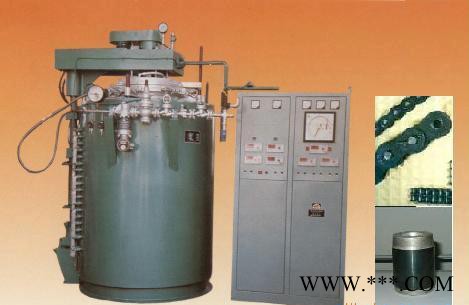

予抽真空退火炉由炉体，真空泵、冷却桶、保护气及电控系统等组成。
1．炉体、由炉壳、炉衬、加热元件、炉罐、炉盖、防护罩组成。
2，炉壳由钢板型材卷成圆桶状焊接涂防护化。
3，炉衬由超轻质高强度耐火砖，搁丝砖，用粘结剂砌成，外层为硅酸铝纤维毯再加珍珠岩保护材料。与炉壳相近的是石棉板等组成节能炉衬。
4，加热元件、用OCr25Al5绕成螺旋状放在搁砖上并用小钩固定引出棒引出炉外接线用。
5，炉罐采用5mm Cr18Ni9Ti钢板卷成圆桶底部冲压圆球状密焊，炉罐口有法兰经加工有一斜槽安放密封真空橡胶管，并用水冷却套及压紧螺钉。

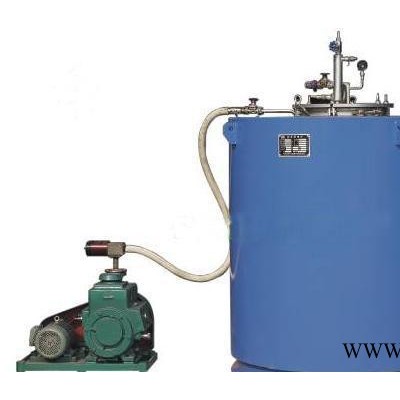

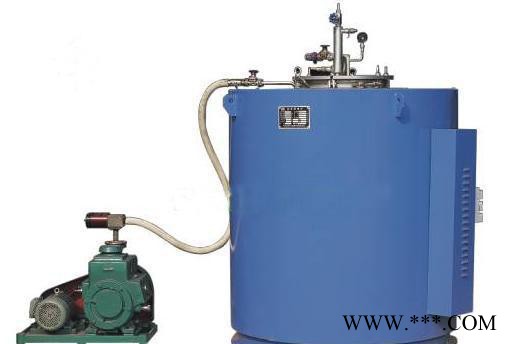

6，真空泵由 ZX—15真空气泵及管道伐，真空压力表组成。
7.保护气，一般可用瓶装氮气经管道伐，流量计道入炉内，对工件表面要求较高应通氨分解气，使工件光亮。
| 名 称 | 单位 | 真空炉 型 号 | ||||
| ZRJ3-35-9 | ZRJ3-45-9 | ZRJ3-60-9 | ZRJ3—75—9 | |||
| 额定功率 | KW | 35 | 45 | 60 | 75 | |
| 额定电压 | V | 380 | 380 | 380 | 380 | |
| **高温度 | ℃ | 800 | 800 | 800 | 800 | |
| 相 数 | 相 | 3 | 3 | 3 | 3 | |
| 频 率 | HZ | 50 | 50 | 50 | 50 | |
| 加热区段 | 区 | 1 | 1 | 1 | 2 | |
| 加热元件接法 | | Y | Y | YY | YY | |
| 不锈钢罐 工作尺寸 | 直径 | ㎜ | 400 | 500 | 700 | 800 |
| 高度 | ㎜ | 600 | 650 | 900 | 1200 | |
| **大一次装载量 | ㎏ | 150 | 200 | 500 | 750 | |
| 空炉损耗功率 | KW | ＜=9.6 | ＜=14 | ＜=18 | ＜=20 | |
| 空炉升温时间 | H | ＜=2 | ＜=2 | ＜=2.5 | ＜=2.5 | |
| 炉温均匀性 | ℃ | +/-3 | +/-3 | +/-3 | +/-3 | |
| 外 型 尺 寸 | 直径 | ㎜ | 1460 | 1580 | 1700 | 1800 |
| 高度 | ㎜ | 2100 | 2300 | 2600 | 2760 | |
| 重 量 | ㎏ | 1860 | 2500 | 3200 | 3700 | |
