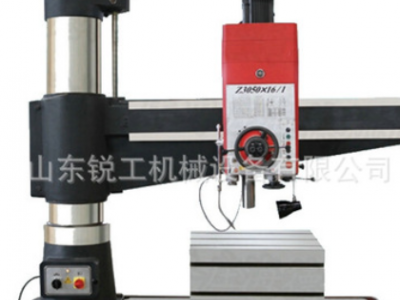

技术参数 Z3050×16/I

zui大钻孔直径        50mm

主轴进给量级数       16级

主轴中心线至立柱母线距离 350-1600mm

主轴行程            315mm

主轴箱水平移动距离     1250mm

刻度盘每转钻孔深度     122mm

主轴端面至底座工作面距离  320-1220mm

主轴允许zui大扭转力矩   500N.m

主轴进给量范围        0.04-3.2mm/r

摇臂升降距离         580mm

主轴允许zui大进给抗力    18000N

摇臂升降速度          0.02m/s

主电机功率           4kw

摇臂回转角度          180°

摇臂升降电机功率       1.5kw

主轴圆锥孔           莫氏5号

液压夹紧电机功率       0.75kw

主轴转速范围          25—2000r/min

冷却泵电机功率        0.09kw

主轴转速级数         16级

机床重量（约）        3500kg

立（外）柱直径        350mm

机床轮廓尺寸（长×宽×高） 2500×1070×2840mm
