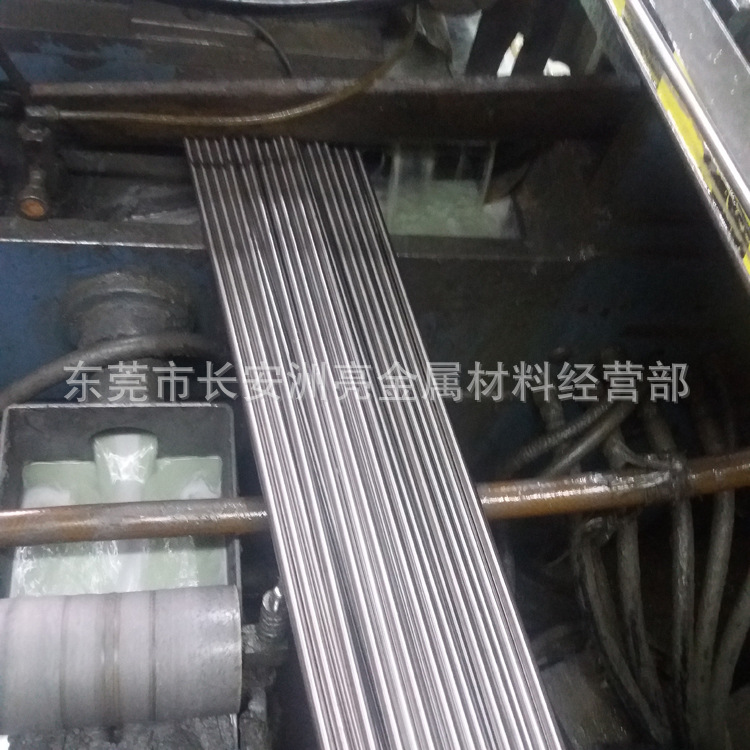

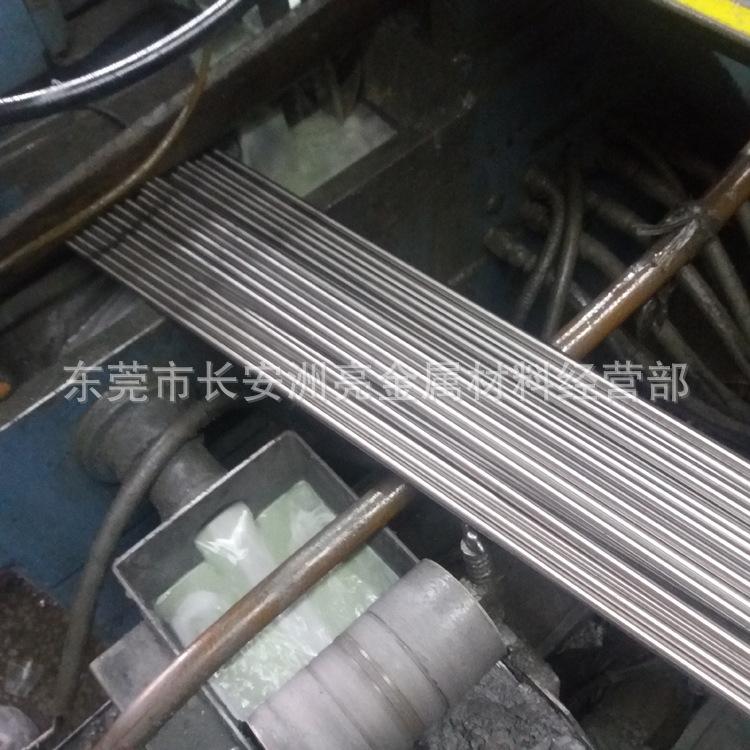

原厂供应日本进口SUS420F不锈铁棒 SUS420F研磨棒 易切削可热处理

SUS420F简介:

SUS420F“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。SUS420F(13Cr-0.3C-高S)是改善了SUS420J2钢易切削性能的钢种。

化学成分:

碳 C ：0.26～0.40

硅 Si：≤1.00

锰 Mn：≤1.25

硫 S ：≥0.15

磷 P ：≤0.060

铬 Cr：12.00～14.00

镍 Ni：允许含有≤0.60

钼 Mo：可加入≤0.60

力学性能:

抗拉强度 σb (MPa)：淬火回火,≥735

条件屈服强度 σ0.2 (MPa)：淬火回火,≥540

伸长率 δ5 (%)：淬火回火,≥12

断面收缩率 ψ(%)：淬火回火,≥40

冲击功 Akv (J)：淬火回火,≥24

硬度：退火,≤235HB;淬火回火,≥217HB

金相组织:

热处理规范：1)退火,800～900℃缓冷或约750℃快冷;2)淬火,920～980℃油冷;3)回火,600～750℃快冷。

金相组织：组织特征为马氏体型。

交货状态:一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
