项 目 |
单位 |
SG-52CNCL |
SG-52PCL |
||
|
工作台面工作尺寸(长×宽) |
mm |
520×200 |
|||
|
工作台最大移动量（左右×前后) |
mm |
540×220 |
540×230 |
||
|
工作台面至立轴端面最大距离 |
mm |
300 |
350 |
||
|
工作台最大承重(含吸盘) |
kg |
210 |
|||
|
工作台(左右) |
T型槽尺寸×槽数 |
mm×n |
14×1 |
||
|
工作台驱动方式 |
|
CNCL:滚珠丝杆+伺服 PCL:液压比例自动 |
|||
|
工作台速度 |
m/min |
CNCL:0-20 PCL:3-25 ( OP:0.5-25 ) |
|||
|
MPG进给量 |
手轮每刻度 |
mm |
CNCL:0.001/0.01/0.1 PCL:无 |
||
|
手轮每转 |
mm |
CNCL:0.1/1/10 PCL:无 |
|||
|
鞍座(前后) |
MPG进给量 |
手轮每刻度 |
mm |
0.0005/0.005/0.05 |
|
|
手轮每转 |
mm |
0.05/0.5/5 |
|||
|
自动进给 |
寸进进给量 |
mm |
0.0005-0.03 |
||
|
连续进给速度 |
mm/min |
0-1200 |
|||
|
麿头（上下） |
MPG进给量 |
手轮每刻度 |
mm |
0.0001/0.001/0.01 |
|
|
手轮每转 |
mm |
0.01/0.1/1.0 |
|||
|
自动进给 |
寸进进给量 |
mm |
0.001-0.04 |
||
|
连续进给速度 |
mm/min |
0-1200 |
|||
|
电主轴 |
主轴直径 |
mm |
Φ80-Φ120（选配） |
||
|
主轴最高转速（变频控制） |
r.p.m |
30000-60000（选配） |
|||
|
主轴功率 |
KW |
2-13（选配） |
|||
|
修整器（选） |
滚轮轴转速（伺服控制） |
r.p.m |
500-3500 |
||
|
伺服电机功率 |
KW |
0.4（AC servo) |
|||
|
电机 |
左右伺服电机（AC servo) |
KW/NM |
CNCL:1.8/11.5 PCL:无 |
||
|
前后伺服电机（AC servo) |
KW/NM |
0.75/2.39 |
|||
|
上下伺服电机（AC servo) |
KW/NM |
CNCL:0.85/5.39 PCL:1.0/4.77 |
|||
|
油压电机 |
KW |
CNCL:无 PCL:1.5 |
|||
|
运输包装尺寸（长×宽×高） |
mm |
2400×1750×2400 |
|||
|
工作占地空间 （长×宽×高） |
CNCL机型 |
mm |
2000×2200×2200 |
||
|
PCL机型 |
mm |
2700×2200×2200 |
|||
|
机床净重(约） |
kg |
2150 |
|||
|
机床毛重（约） |
kg |
2350 |
|||
|
电源所需功率（不含附件） |
KVA |
9 |
|||
|
工作精度 |
|||||
|
滚道间相互平行度 |
mm |
0.002 |
|||
|
滚道对安装基面平行度 |
mm |
0.003 |
|||
|
滚道表面粗糙度 |
um |
Ra0.16 |
|||

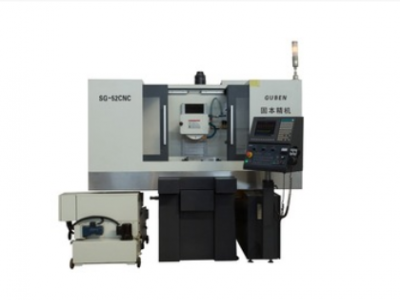

【全国联保】线轨滑块磨床 SG-52CNCL
