加工案例：飞机发动机叶片、汽轮机叶片、叶片榫齿、叶片圆弧槽、涡轮叶片、涡轮叶片定位面、增压器叶片、大型转子槽、柴油机连杆组合齿、汽车转向齿条、汽车活塞齿、钢板剪刀、剪刀、剥线钳齿磨削齿形刀夹、瓦楞辊、齿轮、齿条、泵轮、直线导轨、导轨滑块、搓丝板、刀片、端子机刀片、摆线转子、鼠牙盘齿、高速卡盘滑座、磁性材料切割等多种成功磨削案例。

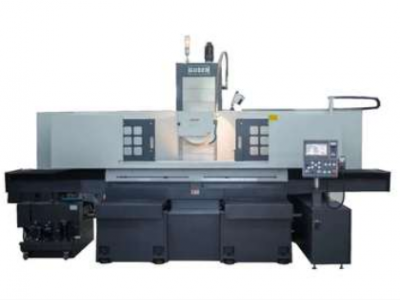

SG-164SPC数控强力成型磨床主要规格参数表
|
项 目 |
单位 |
SG-164SPC |
||||
|
工作台面工作尺寸(长×宽) |
mm |
1700×400 |
||||
|
工作台zui大移动量（左右×前后) |
mm |
1800×420 |
||||
|
工作台面至主轴中心zui大距离 |
mm |
580 |
||||
|
电磁吸盘 |
mm |
1600×400 |
||||
|
工作台zui大承重(含吸盘) |
kg |
850 |
||||
|
工作台 (左右) |
T型槽尺寸×槽数 |
mm×n |
14×3 |
|||
|
工作台驱动方式 |
|
液压比例自动 |
||||
|
工作台速度 |
m/min |
2-25（OP:0.5-20) |
||||
|
鞍座 (前后) |
MPG进给量 |
手轮每刻度 |
mm |
0.001/0.01/0.1 |
||
|
手轮每转 |
mm |
0.1/1/10 |
||||
|
自动进给 |
寸进进给量 |
mm |
0.001 |
|||
|
连续进给速度 |
mm/min |
0-1200 |
||||
|
前后快进速度 |
mm/min |
0-1200（10段） |
||||
|
磨头 (上下) |
砂轮尺寸 |
mm |
Φ500×φ127（可选φ203）×50（可选60、80、100） |
|||
|
主轴直径 |
mm |
Φ200 |
||||
|
主轴转数 |
r.p.m |
500-2300（OP:500-3000) |
||||
|
MPG进给量 |
手轮每刻度 |
mm |
0.001/0.01/0.1 |
|||
|
手轮每转 |
mm |
0.1/1/10 |
||||
|
zui小进给量 |
mm |
0.001 |
||||
|
去火花光磨次数 |
次 |
0-10 |
||||
|
上下快进速度 |
mm/min |
0-1200（10段） |
||||
|
电机 |
主轴电机 |
KW |
15（可选18.5、22） |
|||
|
前后伺服电机(AC servo) |
KW |
0.85 |
||||
|
上下伺服电机(AC servo) |
KW |
2.9 |
||||
|
油压电机 |
KW |
3.7 |
||||
|
运输包装尺寸（长×宽×高） |
mm |
5800×2300×2500 |
||||
|
工作占地空间（长×宽×高） |
mm |
5800×3200×2400 |
||||
|
机床净重/毛重（约） |
kg |
6850/7250 |
||||
|
电源所需功率（不含附件） |
KVA |
27（标准） |
||||
|
工作精度 |
||||||
|
加工面对其基面平行度：300：0.002mm |
表面粗糙度：Ra0.12
|
|||||
