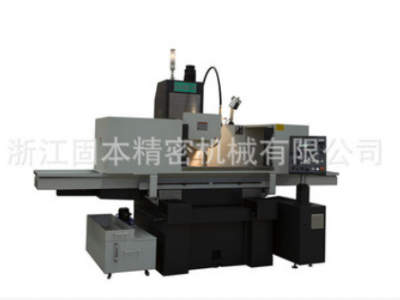

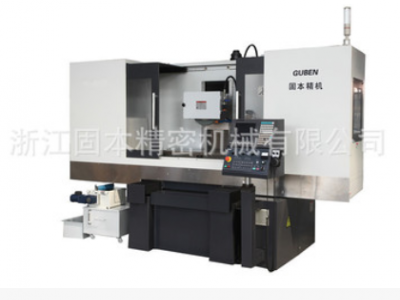

数控折弯机模具磨床 主要规格参数
|
项 目 |
单位 |
SG-104SCNC |
SG-104SNC |
||
|
工作台面工作尺寸(长×宽) |
mm |
1020×400 |
|||
|
工作台最大移动量（左右×前后) |
mm |
1130×420 |
|||
|
工作台面至主轴中心最大距离 |
mm |
580 |
|||
|
电磁吸盘 |
mm |
1000×400 |
|||
|
工作台最大承重(含吸盘) |
kg |
680 |
|||
|
工作台(左右) |
T型槽尺寸×槽数 |
mm×n |
14×3 |
||
|
工作台驱动方式 |
|
SCNC:滚珠丝杆+伺服 SNC:液压比例自动 |
|||
|
工作台速度 |
m/min |
SCNC:0-20 SNC:2-25 ( OP:0.5-20 ) |
|||
|
MPG进给量 |
手轮每刻度 |
mm |
SCNC:0.001/0.01/0.1 SNC:无 |
||
|
手轮每转 |
mm |
SCNC:0.1/1/10 SNC:无 |
|||
|
鞍座(前后) |
MPG进给量 |
手轮每刻度 |
mm |
0.001/0.01/0.1 |
|
|
手轮每转 |
mm |
0.1/1/10 |
|||
|
自动进给 |
寸进进给量 |
mm |
0.001 |
||
|
连续进给速度 |
mm/min |
0-1500 |
|||
|
前后快进速度 |
mm/min |
0-1500（10段） |
|||
|
磨头(上下) |
砂轮尺寸 |
mm |
Φ500×φ127(可选φ203）×40(可选60、80、100） |
||
|
主轴直径 |
mm |
Φ200 |
|||
|
主轴转速 |
r.p.m |
500-2300（OP:500-3000） |
|||
|
MPG进给量 |
手轮每刻度 |
mm |
0.001/0.01/0.1 |
||
|
手轮每转 |
mm |
0.1/1/10 |
|||
|
最小进给量 |
mm |
0.001 |
|||
|
去火花光磨次数 |
次 |
0-999 |
|||
|
上下快进速度 |
mm/min |
0-1500（10段） |
|||
|
电机 |
主轴电机 |
KW |
15(可选18.5、22） |
||
|
左右伺服电机（AC servo) |
KW/NM |
SCNC:1.8 SNC:无 |
|||
|
前后伺服电机（AC servo) |
KW/NM |
0.75 |
|||
|
上下伺服电机（AC servo) |
KW/NM |
2.9 |
|||
|
油压电机 |
KW |
SCNC:无 SNC:2.2 |
|||
|
冲水电机 |
W |
SCNC:无 SNC:180 |
|||
|
运输包装尺寸（长×宽×高） |
mm |
4000×2300×2500 |
|||
|
工作占地空间 （长×宽×高） |
CNC机型 |
mm |
3500×3000×2300 |
||
|
NC2机型 |
mm |
4800×3000×2300 |
|||
|
机床净重(约） |
kg |
4900 |
|||
|
机床毛重（约） |
kg |
5250 |
|||
|
电源所需功率（不含附件） |
KVA |
25（标准） |
|||
|
工作精度 |
|||||
|
加工面对其基面平行度：300 : 0.002 mm |
表面粗糙度： Ra 0.12um |
||||
