产品说明：

数控切割机是一种高精度钢板热切割的自动化设备，用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型板材下料。该机

型主要特点是采用了双边驱动的传动方式，机器运行平稳、定位精度高、外形简洁美观，模块化设计使得机器零部件的互换性强，设备的功能扩展更为简便。该设备已在造船工业、重型机械、化工设备、锅炉制造、机车车辆、石油化工等制造行业得到广泛应用。

产品特点：

1、横梁采用厢式焊接结构，具有刚性好，精度高，自动轻，惯量小的特点。

2、纵、横向传动均采用精密齿轮齿条（7级精度）传动，横向导轨采用高精度的直线导轨，纵向导轨是由精密加工的特制钢轨制成，保证了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速部分采用纽氏达特齿轮减速器，可以非常精准的保证运动的精度和平衡度。

3、驱动系统选用世界知名品牌日本松下伺服系统，使整机运行平稳，速度变速范围宽，加速时间短

简介

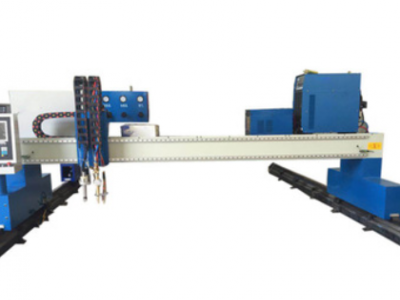

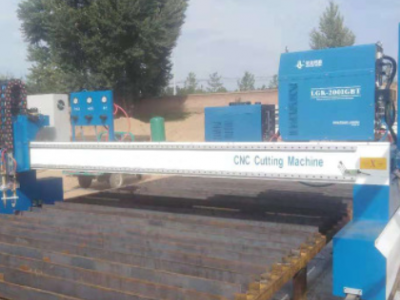

GZ型数控等离子火焰割机，它是一种火焰割机和数控等离子切割机二者混合为一体的多功能火焰切割机。本机是一种将数控，精密机械传动，氧气—燃气切割三者技术相结合的高效率，高精度，高可靠性的热切割设备。本机能进行多种形状的线切割，能在X--Y平面内切各种（直线，圆弧、非圆弧曲线的组合…）图形，设备电气上有三个部份组成，控制系统，驱动系统，控制柜，设备操作简便，系统维护方便，它不仅是金属结构（钢结构）厂，造船业，起重运输制造业，建筑业必配的设备之一，而且还是重型机械，化工业，锅炉制造业，机车车辆制造业，石油化工业等行业的高精度热切割的基础设备。

2、技术性能参数

轨   距：   3000 mm(可定制)

轨   长：   8000mm(可定制)

有效长度：   6000mm(可定制)

切割宽度：   2300mm(可定制)

切割速度：   100-750mm/min

切割厚度：   6-150mm

切割表面质量：符合JB/T10045.4-99标准中的Ⅱ级

最高速度：   6000mm/min

横向割炬：   2组（一主一从）

等离子电源 华源100(可定制)

控制系统： 上海交大数控系统配日本松下全数字式交流伺服驱动系统

传   动：   CP4精密齿轮齿条传动

驱   动：  单边（日本松下全数字式交流伺服驱动系统）

速   度：  无级调速

装机容量：   1.5KW

电   源：   AC   220V   50HZ

3、供货范围组成单元

A：机架总成  含：机架，管路，横向滑架及其纵、横向减速箱等。

B：轨道总成  含：主副道轨4付及其附件，每付2米长。

C：割炬总成  含：一等一火。

D：电控总成  含：电器柜，纵、横向电机及其附件。

E：数控总成  含：上海交大数控系统配日本松下全数字式交流伺服驱动系统。

F：气路总成  含：三路供气总管、电磁阀、压力表、回火防止器
