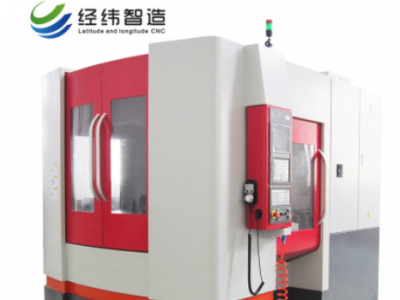

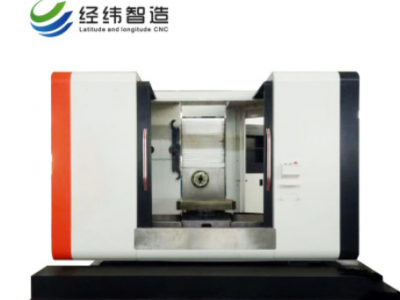

| H63系列卧式加工中心光机配置表 | |||||||
| H63 | H63/1 | H63/2 | H63/3 | ||||
| (分度单工作台) | (分度交换工作台) | (连续分度单工作台) | (连续分度交换工作台) | ||||
| 工作台 | 工作台尺寸 | 630×700mm | 630×700mm | 630×700mm | 630×700mm | ||
| 工作台数量 | 1 | 2 | 1 | 2 | |||
| 工作台分度 | 1°X360 | 1°X360 | 0.001° | 0.001° | |||
| 工作台传动比 | 240 | 240 | 160 | 160 | |||
| 交换台传动比 | 240 | 240 | |||||
| 交换台结构型式 | 回转式 | 回转式 | |||||
| 工作台交换时间 | 24s | 24s | |||||
| 工作台最大载荷 | 950kg | 950kg | 950kg | 950kg | |||
| 工作台面的形式 | 24×M16螺纹孔 | 24×M16螺纹孔 | 24×M16螺纹孔 | 24×M16螺纹孔 | |||
| 最大工件回转直径 | ￠1100mm | ￠820mm | ￠1100mm | ￠820mm | |||
| 行程 | 倒T型布局 | 工作台左右移动（X向） | 1050mm | 1050mm | 1050mm | 1050mm | |
| 主轴箱上下移动（Y向） | 750mm | 750mm | 750mm | 750mm | |||
| 立柱前后移动（Z向） | 900mm | 900mm | 900mm | 900mm | |||
| 主轴(台湾) 【同步带1：1传动】 | BT50环喷 | 主轴轴承内径 | 100mm | 100mm | 100mm | 100mm | |
| 最高转速 | 6000rpm | 6000rpm | 6000rpm | 6000rpm | |||
| 主轴中心线至工作台面距离 | 120～870mm | 0～750mm | 120～870mm | 0～750mm | |||
| 主轴端面至工作台中心距离 | 130～1030mm | 130～1030mm | 130～1030mm | 130～1030mm | |||
| 铸件 | 铸件木型采用铝木结合，树脂砂型铸造，工作台HT300，其余HT250 | ||||||
| 水、液、润滑系统 | 光机内部全部做好，预留整机接口 | ||||||
| 导轨防护形式 | X向、Z向不锈钢导轨护罩；Y向钢制铠甲防护帘 | ||||||
| 润滑油集中回收系统 | X向、Y向、Z向 | ||||||
| 光栅尺接口 | X向、Y向、Z向、(B轴连续分度工作台) | ||||||
| 丝杠专用轴承(NSK) | X向、Y向、Z向 | ||||||
| 导轨、丝杠、丝杠专用轴承润滑方式 | X向、Y向、Z向容积式稀油润滑 | ||||||
| 导轨规格 (台湾) | X向、Y向重载45直线滚柱导轨；Z向重载55直线滚柱导轨 | ||||||
| 丝杠规格 （台湾） | X向, Y向（直径×导程） | 40×12 | 40×12 | 40×12 | 40×12 | ||
| Z向（直径×导程） | 50×12 | 50×12 | 50×12 | 50×12 | |||
| 快移速度 | X向, Y向，Z向 | 24m/min | 24m/min | 24m/min | 24m/min | ||
| B轴 | 10r/min | 10r/min | 10r/min | 10r/min | |||
| 定位精度 （国标） | X向, Y向，Z向 | 0.01（全程） | 0.01（全程） | 0.01（全程） | 0.01（全程） | ||
| B轴 | 10″ | 10″ | 10″ | 10″ | |||
| 重复定位精度 （国标） | X向, Y向，Z向 | 0.006（全程） | 0.006（全程） | 0.006（全程） | 0.006（全程） | ||
| B轴 | 5″ | 5″ | 5″ | 5″ | |||
| 数控系统 （电机推荐） | FANUC系统； SIEMENS系统； Mitsubishi系统； | X向伺服电机 | 22～30N.m | 22～30N.m | 22～30N.m | 22～30N.m | |
| Y向伺服电机（报闸） | 30N.m | 30N.m | 30N.m | 30N.m | |||
| Z向伺服电机 | 22～30N.m | 22～30N.m | 22～30N.m | 22～30N.m | |||
| B轴伺服电机 | 8N.m | 8N.m | 12N.m | 12N.m | |||
| 主轴伺服电机 | 15～22KW | 15～22KW | 15～22KW | 15～22KW | |||
| APC伺服电机 | 8N.m | 8N.m | |||||
| 光机外形尺寸 | 3010×2690×2485 | 4225×2690×2485 | 3010×2690×2485 | 4225×2690×2485 | |||
| 光机净重 | 8000kg | 9000kg | 8000kg | 9000kg | |||
| 客户选配： 1.所有主轴型式均可配中喷内冷主轴、ZF箱。 | |||||||
| 2.工作台面5路油1路气液压源接口（仅限分度单工作台及连续分度单工作台）。 | |||||||
| 3.垂向主轴箱平衡系统。 | |||||||
| 说明： 1.此系列光机无刀库、螺旋排屑器、润滑泵、液压箱、全防护、电气系统、电器元件、电气箱等。 | |||||||
| 2.光机按照国内相关标准装配、检验，油漆完工。 | |||||||
| 3.光机发货明细参照技术协议及装箱单！ | |||||||
