主要性能、用途和结构特点

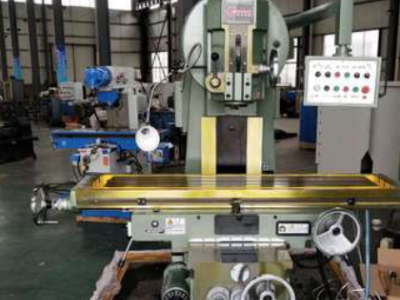

X5042立式升降台铣床（见图1），适宜于棒形、圆片、角度、成形和端面铣刀，进行平面、斜面、角度、沟槽和边缘的加工。在本机床上安装分度头等附件后，还能铣切齿轮、铰刀、螺旋槽、凸轮和鼓轮等工件，广泛应用于机械加工各行业。

本机床具有以下特点：

1、机床具有足够的强度和刚度，能承受重负荷的铣削工作。

2、机床具有足够的的功率和很广的变速范围；主运动和进给运动均采用齿轮传动；用刻度盘来选择主轴的转速和进给量，调节方便；能够充分发挥刀具效能，并能采用硬质合金刀具进行高速铣削，提高生产率。

3、在机床的前面有一套图像醒目,直观性强的电气操纵按钮控制站，操作方便。

4、主轴的起动、停止、工作台的纵向进给和快速运动，均可在电气按钮控制站上操纵，各运动之间有电气互锁；升降台右侧的小手柄为横、垂向换向手柄，控制横垂向进给。

5、立铣头可作±45°旋转，主轴套筒可垂向进给，操作方便；机床能进行顺铣和逆铣，操作者可视实际情况灵活应用。

6、机床易磨损部分都有间隙调整装置，确保了机床精度及工作平稳性。

7、机床有良好的安全装置，手动进给和机动进给间有互锁机构。各向行程设有限位装置，保证了操作者和机床的安全。

8、各重要传动轴和主轴均装在滚动轴承上，以提高传动效率，主轴上的滚动轴承，还能进行调整，保证了主轴精度。

9、工作台在纵、横、垂三个方向上均可进行快速移动，减少了工作辅助时间，加工效率高。

10、机床三个方向的主要导轨副均采用了耐磨措施，精度保持性高、寿命长。

11、本机床具有完善的润滑系统，各重要传动零件和轴承均有机动或手动油泵进行润滑，除立铣头主轴前后轴承是采用2#航空润滑脂外，其余都是采用32号机械油润滑。

12、本机床具有完善、独立的冷却系统。冷却泵(型号DB-25B)装在床身后面右下角，冷却液贮在底座内，电泵将它经软聚氯乙烯塑料管、活塞和喷嘴淋于刀具和工件上，冷却泵的流量可用旋塞调节。冷却泵的转换开关装在床身左下侧电气箱门盖上。

13、由床身和底座以螺钉紧固连接组成，为箱形结构的铸件，内部采用合理布筋

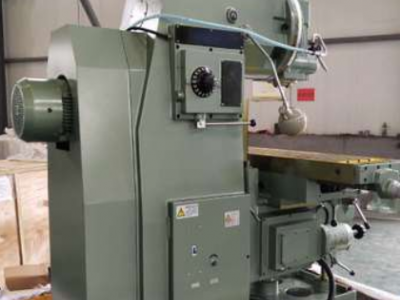

增强刚性，是立铣头、升降台等的支承部件，床身后侧装置主传动电机，内部安装主传动系统同时也作润滑油储存槽。中部左、右两侧开有两方形窗口，左边装置主传动变速操纵箱，右边作检查调整用，下部左、右两侧则为安装电气设备壁龛，壁龛的门上设有密封装置，底座是整个机床的支承，其上还装置冷却液泵，并兼作冷却液箱。

14、根据客户要求可配数显装置。

、技术参数：
