首页 > 供应产品 > MGWR15C 直线导轨电子印刷机械用台湾上银微型加宽型

MGWR15C 直线导轨电子印刷机械用台湾上银微型加宽型

产品：	浏览次数：706MGWR15C 直线导轨电子印刷机械用台湾上银微型加宽型
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2020-12-17 14:10

详细信息

HIWIN 台湾上银 MGWR15 微型加宽直线导轨线性滑轨

产品介绍

A、滑块形式

HIWIN提供法兰型及四方型两种直线导轨，方便客户选型使用。

上银微型导轨滑块

B、导轨形式

除了一般上锁式螺栓孔导轨外，HIWIN亦提供下锁式螺丝孔导轨，方便客户安装使用。

上银微型导轨滑块

HIWIN 台湾上银 MGWR15 微型加宽直线导轨线性滑轨

产品特点

MGN系列线性滑轨特点
1、体积小、轻量，特别适合小型化设备使用。
2、滑块、滑轨材质为不锈钢。不锈钢材质之线性滑轨，包含滑块、滑轨及其他金属配件如钢珠、保持器等，皆使用不锈钢材质，具有防锈的特性。
3、采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精密高等特性。
4、有钢珠保持器设计，在精度允许下具备互换性。

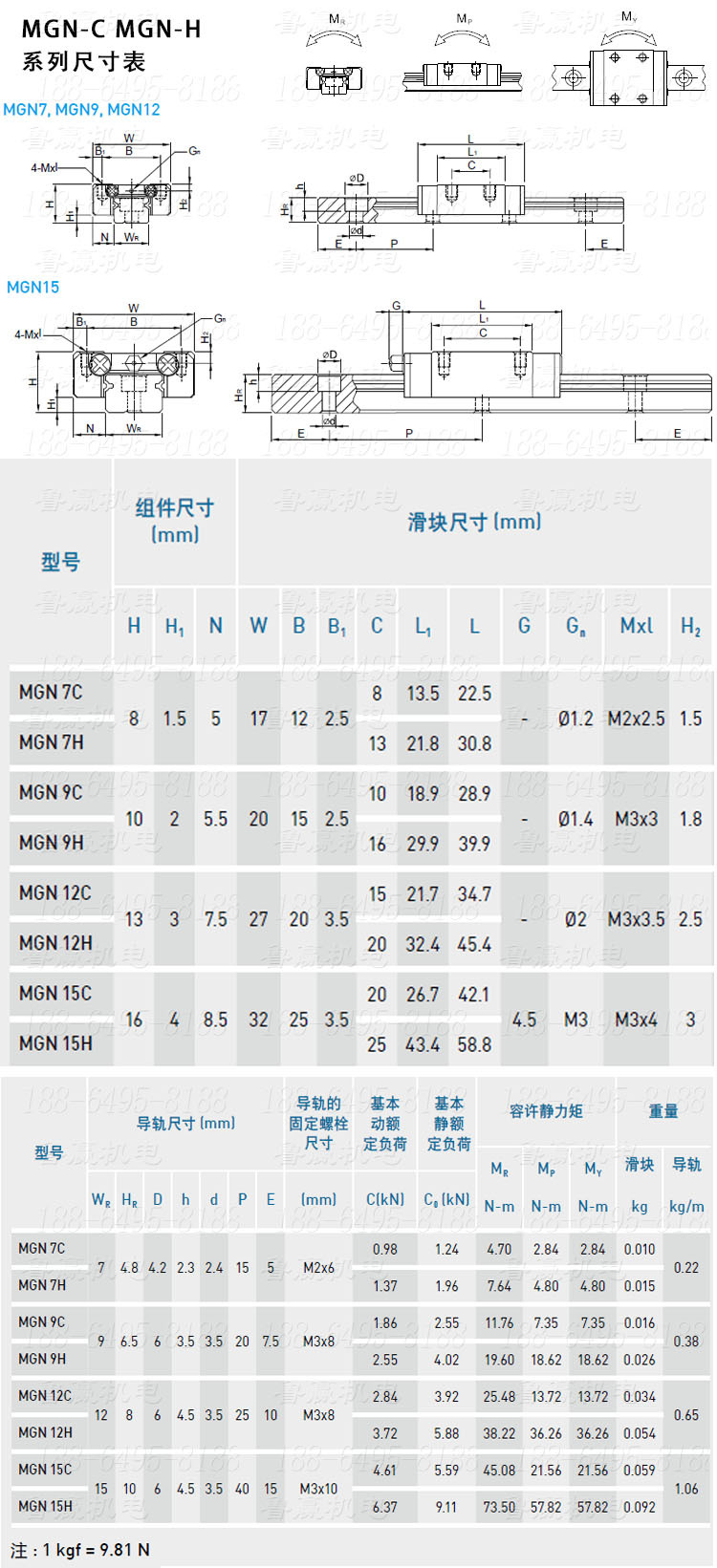

MGN系列本体结构

MGW系列滑轨特点
1、加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。
2、哥德型四点接触设计，可承受各方向之负荷并具备高刚性之特点。
3、滑块有钢珠保持器，取下滑块钢珠不会脱落。
4、滑轨、滑块及所有金属配件均采用不锈钢材质，具有抗腐蚀之特性。

MGW系列本体结构

HIWIN 台湾上银 MGWR15 微型加宽直线导轨线性滑轨

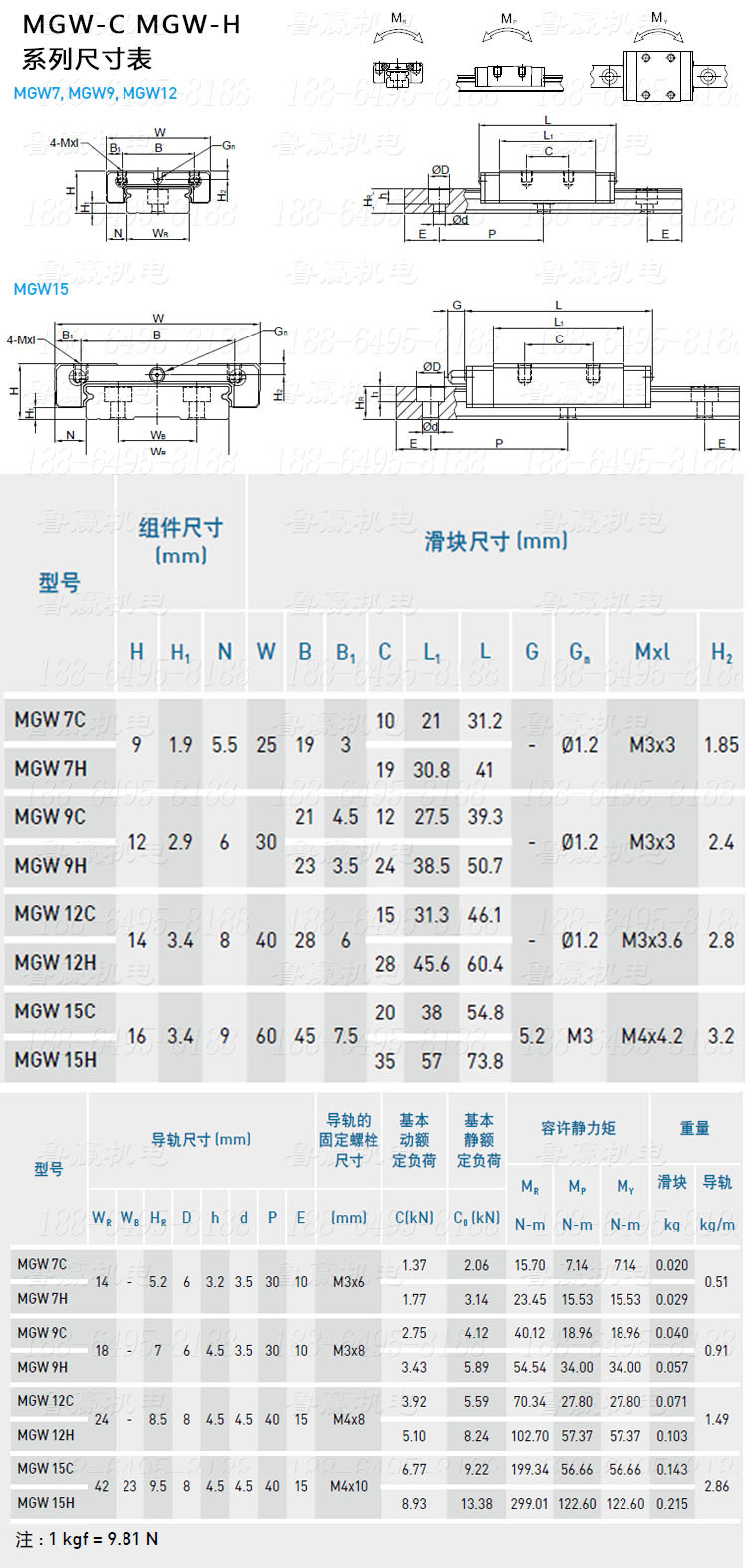

产品参数

HIWIN 台湾上银 MGWR15 微型加宽直线导轨线性滑轨

产品用途及型号列表

一：产品用途

1、半导体制造设备	2、印刷电路板 IC组装设备
3、医疗设备	4、机器手臂
5、精密量测机器	6、办公自动化设备
7、其他小型直线滑动装置

二、产品的主要型号

A：HG系列滑块（高组装）

方型滑块	方型加长型滑块	法兰型滑块	法兰加长型滑块
HGH15CA		HGW15CC
HGH20CA	HGH20HA	HGW20CC	HGW20HC
HGH25CA	HGH25HA	HGW25CC	HGW25HC
HGH30CA	HGH30HA	HGW30CC	HGW30HC
HGH35CA	HGH35HA	HGW35CC	HGW35HC
HGH45CA	HGH45HA	HGW45CC	HGW45HC
HGH55CA	HGH55HA	HGW55CC	HGW55HC
HGH65CA	HGH65HA	HGW65CC	HGW65HC

B：EG系列滑块（低组装）

方型短型滑块	方型标准型滑块	法兰短型滑块	法兰标准型滑块
EGH15SA	EGH15CA	EGW15SA	EGW15CA
EGH20SA	EGH20CA	EGW20SA	EGW20CA
EGH25SA	EGH25CA	EGW25SA	EGW25CA
EGH30SA	EGH30CA	EGW30SA	EGW30CA
EGH35SA	EGH35CA	EGW35SA	EGW35CA

C:MG系列滑块（微型系列）

标准型滑块	标准加长型滑块	宽型滑块	宽型加长型滑块
MGN7C	MGN7H	MGW7C	MGW7H
MGN9C	MGN9H	MGW9C	MGW9H
MGN12C	MGN12H	MGW12C	MGW12H
MGN15C	MGN15H	MGW15C	MGW15H

D:导轨系列

HG系列直线导轨	EG系列直线导轨	MGN系列直线导轨	MGW系列直线导轨
HGR15R-1000	EGR15R-1000	MGNR7R-1000	MGWR7R-1000
HGR20R-1000	EGR20R-1000	MGNR9R-1000	MGWR9R-1000
HGR25R-1000	EGR25R-1000	MGNR12R-1000	MGWR12R-1000
HGR30R-1000	EGR30R-1000	MGNR15R-1000	MGWR15R-1000
HGR35R-1000	EGR35R-1000
HGR45R-1000
HGR55R-1000
HGR65R-1000
