| 电压比 | 380/220 |
|---|---|
| 电源相数 | 单相 |
| 额定功率 | 0.1 |
| 冷却方式 | 自然冷却 |
| 频率特性 | 低频 |
| 外形结构 | 立式 |
| 铁心形状 | E型 |
| 冷却形式 | 干式 |
| 防潮方式 | 开放式 |
| 品牌 | 茂盛 |
| 型号 | JMB |
| 绕组形式 | 自耦 |
| 铁心形式 | 环型 |

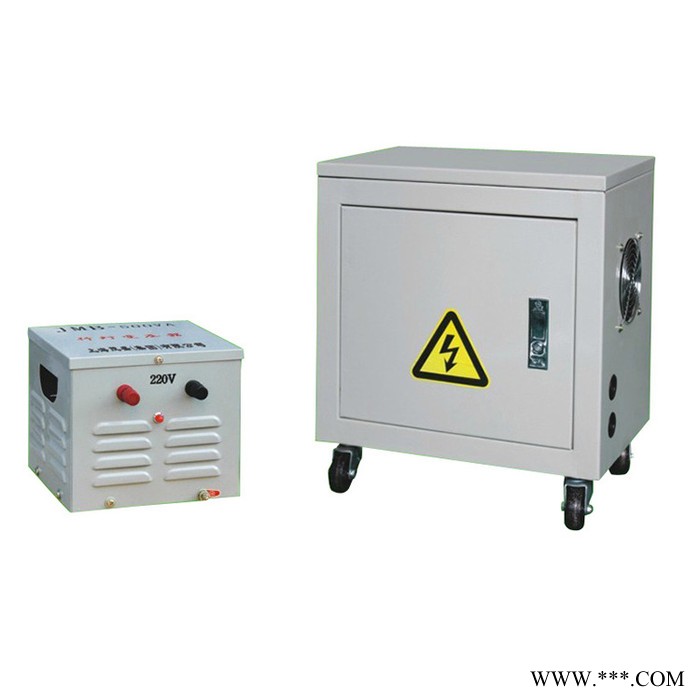

产品概述
JMB、DG、BJZ、BZ系列照明变压器适用于交流50HZ，电压500V及以下的电路中，作为机床及其它设备的局部照明灯电源。
产品特点
JMB、DG、BJZ系列变压器是由BK系列变压器和防护外壳构成，外壳两侧有供输入电源和负载接线用的接线柱，并有供接地用的接地螺钉；BZ型照明变压器是由BK-50、BK-100控制变压器、LS3-2型主令开关及保护外壳组成，在主令开关上装有熔断器，用以保护照明回路，电源从装有主令开关一端的防尘薄膜处引入，通过主令开关接通和分断照明灯。
规格型号
型号 初次电压 次级电压 外型尺寸 (mm)
B D E
JMB（BJZ、DG）25VA 220V/380V 或根据客户需求订做 12V/24V/36V/110V/
127V/220V/380V
或根据客户需求订做 145 160 120
JMB（BJZ、DG）50VA 145 165 120
JMB（BJZ、DG）100VA 145 165 120
JMB（BJZ、DG）150VA 165 155 130
JMB（BJZ、DG）200VA 165 155 130
JMB（BJZ、DG）250VA 175 200 150
JMB（BJZ、DG）300VA 175 200 150
JMB（BJZ、DG）400VA 205 230 170
JMB（BJZ、DG）500VA 205 230 170
JMB（BJZ、DG）700VA 220 285 180
JMB（BJZ、DG）1000VA 220 285 180
JMB（BJZ、DG）1500VA 260 320 220
JMB（BJZ、DG）2000VA 260 310 220
JMB（BJZ、DG）3000VA 260 360 240
JMB（BJZ、DG）5000VA 365 360 280
使用注意事项
该系列变压器应在室内使用，正常使用条件为：
1,环境温度：－25℃～＋40℃
2,海拔高度不超过2500m
3,相对湿度：≤90％
4,无危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电埃。
