一、隧道炉概述

JFHK-SDL隧道炉、带式炉、网带炉、链式炉主要应用于：半导体器件、金属陶瓷、可控硅器件、玻璃封装器件、金属氧化物和各种厚膜电路的连续烧结、焊结和灌胶固化工艺。

二、隧道炉主要技术指标（全部指标可定制）

1、设计温度：350℃

2、工作温度：90℃-300℃

3、炉内控温：±5℃

4、仪表控制精度：±1℃

5、设备总长度：3500mm，进出口工作台长度500mm

6、加热区长度：2000mm（4段加热）

7、冷却区长度：500mm

8、加热方式：四面刚玉板加热

9、控制方式：移相触发

10、控温段数：4段，每段温度可调；（日本岛电PID温控仪）

11、功率分配：每段12-15KW

12、传送带速度：0-50mm/min可调 （待定）

13、炉膛尺寸：高度80mm，宽度180mm

14、链带宽度：175mm，高度：10mm

15、排风风机：炉中送风，两端抽风

16、保护：系统设有超温保护、缺相保护、停带报警等

17、动力要求：供电电源：380V，AC，±10%，50Hz     总功率：50KVA  三相五线制

三、隧道炉特点
1、工件传动方式可选择形式：网带式、链式、底辊式、推板式。
2、加热方式可选择：内热式、外热式 。
3、炉芯管可选择：背弓式、直通式 。
4、额定温度：根据处理材料和工艺而定
5、截面温度均匀性:±(3-5)℃(动态)
6、温区控制：根据客户需要多段加热，满足工艺曲线要求。

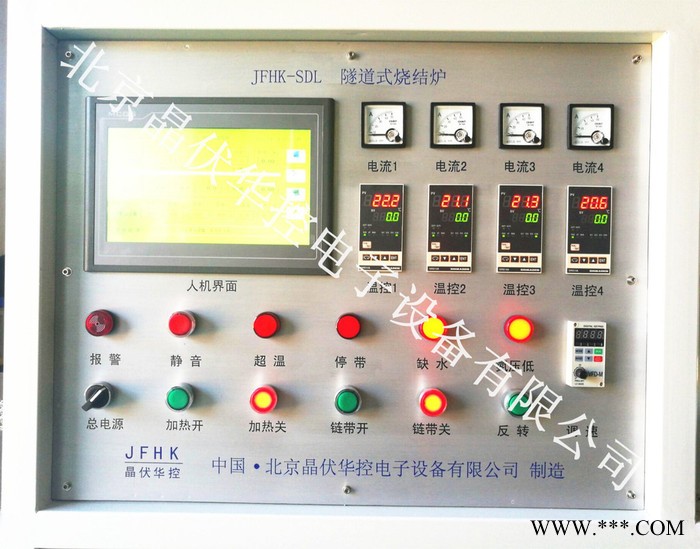

7、加热控制：温控仪自动控制。
9、可根据客户需要配置工件托架（推板等）自动返回系统两端设有气幕和机械幕帘。

北京晶伏华控电子设备有限公司专业定制各种：链式炉、带式炉、隧道炉、高温隧道炉、热处理隧道式烧结炉、网带炉、烧结炉、链式烧结炉、扩散炉、烤盘炉、气氛炉、焊接炉、退火炉、氧化炉、真空炉、烤盘炉、合金炉、硒化炉、硫化炉等各种工业、实验用热处理设备。
