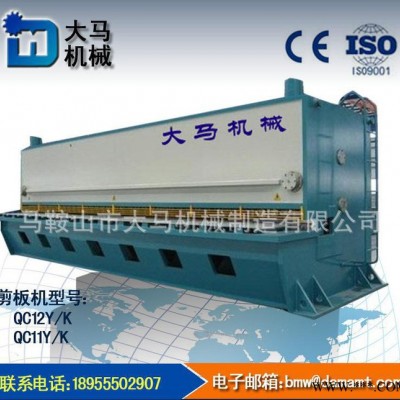

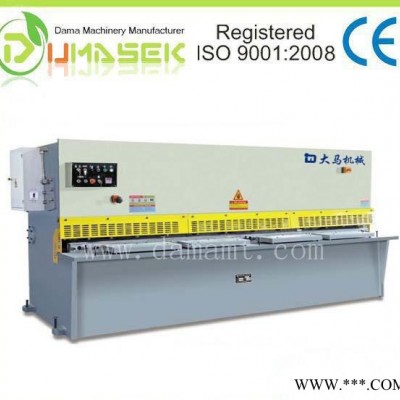

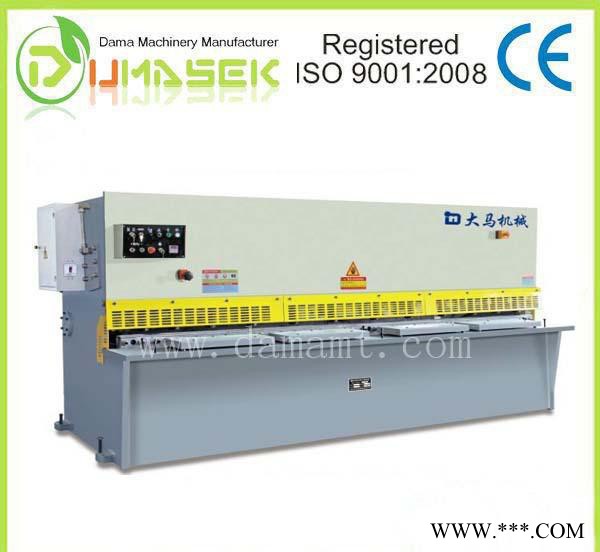

| 类型 | 剪板机 |
|---|---|
| 重量 | 11000（kg） |
| 可加工尺寸 | 2500（mm） |
| 滑块行程调节量 | 600（mm） |
| 原理 | 冷成型 |
| 剪切角 | 2°30′ |
| 剪切次数 | 10（次/min） |
| 控制形式 | 数控 |
| 作用对象材质 | 金属 |
| 适用范围 | 通用 |
| 产品类型 | 全新 |
| 是否库存 | 是 |
| 售后服务 | 整机保修一年 |
| 加工定制 | 是 |
| 动力类型 | 液压 |
| 主电机功率 | 18.5（kw） |
| 适用行业 | 冶金 |
| 品牌 | DAMA |
| 型号 | QC12Y-16×2500 |
性能特点：
采用钢板焊接结构，液压传动，蓄能器回程，操作方便，性能可靠，外形美观。
刃口间隙调整有批示牌指示，调整轻便迅速。
设有灯光对线装置，并能无极调节上刀架的行程量。
采用栅栏式人身安全保护设置
后挡料尺寸及剪切次数有数字显示装置。
摆式剪板机具有继电器控制和plc控制两种电气控制系统，有调整、手动及半自动三种操作方式，可实现定压和定程两种工艺方式。定压成型时，在压制后有保压延时及自动回程动作。工作台中间装有顶出装置除顶出制品外，商可作为液压垫用于反拉伸制作的成型工艺，其工作压力和行程，可根据工艺需要，在规定的范围内调节。 摆式剪板机适用于可塑材料的压制工艺，如冲压、弯曲、翻边、薄板拉伸等。此外还也可用于校正、压装、粉末制品成型以及非金属材料的压制成型。
剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。剪板机可分为：脚踏式（人力）、机械剪板机式、液压摆式剪板机等。剪板机常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。
剪板机是借于运动的上刀片和固定的下刀片，采用合理的刀片间隙，对各种厚度的金属板材施加剪切力，使板材按所需要的尺寸断裂分离。剪板机可分为：脚踏式（人力）、机械剪板机式、液压摆式剪板机等。剪板机常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。
型号 可剪规格(T×W) 剪切角度 行程次数( 次/分) 后挡料调节范围(mm) 主电机功率(kw) 重量(kg) 外形尺寸(L×W×H)(mm)
QC12Y-4×2500 4×2500 1°30' ≥18 20-600 5.5 4,300 3120×1460×1500
QC12Y-4×3200 4×3200 1°30' ≥14 20-600 5.5 6,000 3820×1720×1620
QC12Y-4×4000 4×4000 1°30' ≥10 20-600 5.5 7,500 4620×1850×1700
QC12Y-4×5000 4×5000 1°30' ≥10 20-600 7.5 16,000 5786×2200×2160
QC12Y-6×2500 6×2500 1°30' ≥18 20-600 7.5 5,000 3140×1540×1570
QC12Y-6×3200 6×3200 1°30' ≥14 20-600 7.5 6,500 3840×1660×1620
QC12Y-6×4000 6×4000 1°30' ≥10 20-600 7.5 8,500 4645×1850×1700
QC12Y-6×5000 6×5000 1°30' ≥10 20-750 11 16,000 5786×2200×2060
QC12Y-6×6000 6×6000 1°30' ≥10 20-800 11 17,500 6730×2500×2090
QC12Y-8×2500 8×2500 1°30' ≥14 20-600 11 5,500 3140×1540×1570
QC12Y-8×3200 8×3200 1°30' ≥10 20-600 11 7,200 3840×1660×1620
QC12Y-8×4000 8×4000 1°30' ≥8 20-600 11 9,200 4664×1880×1720
QC12Y-8×5000 8×5000 1°30' ≥7 20-750 15 21,000 5786×2252×2310
QC12Y-8×6000 8×6000 1°30' ≥5 20-750 15 28,000 6900×2570×2280
QC12Y-10×2500 10×2500 2° ≥11 20-600 15 8,500 3350×2050×1950
QC12Y-10×3200 10×3200 1°48' ≥10 20-600 15 9,500 4050×2050×1950
QC12Y-10×4000 10×4000 2° ≥12 20-800 18.5 13,500 4800×2200×2100
QC12Y-12×2500 12×2500 1°40' ≥11 20-800 18.5 10,000 3245×2042×1900
QC12Y-12×3200 12×3200 1°40' ≥10 20-800 18.5 11,500 3945×2042×1900
QC12Y-12×4000 12×4000 1°40' ≥8 20-800 18.5 14,200 4745×2192×2050
QC12Y-16×2500 16×2500 2°20' ≥8 20-800 18.5 11,500 3445×2477×1880
QC12Y-16×3200 16×3200 2°20' ≥7 20-800 18.5 13,800 3945×2477×2035
QC12Y-16×4000 16×4000 2°20' ≥5 20-800 18.5 15,300 4745×2477×2035
QC12Y-20×2500 20×2500 2°30' ≥6 20-800 30 16,000 3260×2188×2340
QC12Y-20×3200 20×3200 2°30' ≥5 30-800 30 18,000 4150×2350×2710
QC12Y-20×4000 20×4000 2°30' ≥5 30-800 37 21,000 4855×2600×2400
QC12Y-20×5000 20×5000 2°30' ≥4 20-800 37 30,000 5900×3000×3300
QC12Y-25×2500 25×2500 3° ≥5 40-800 37 21,000 3500×2400×2500
QC12Y-25×3200 25×3200 3° ≥4 40-1000 37 26,000 4200×2400×2500
