| 最大电压 | 380（V） |
|---|---|
| 别名 | 可倾式铝合金熔化炉 |
| 材质 | 硅酸铝 |
| 产地 | 东莞 |
| 产品类别 | 窑炉工业窑炉用保温材料 |
| 出口压力 | 常压 |
| 额定温度 | 900（℃） |
| 工作室尺寸 | 定制 |
| 工作温度 | 900℃ |
| 功率 | 75KW |
| 规格 | 其他 |
| 类型 | 坩埚熔化炉 |
| 燃料 | 电加热锅炉 |
| 适用范围 | 铝合金熔化及保温 |
| 外形尺寸 | 定制 |
| 销售方式 | 品牌经销 |
| 装载量 | 350KG |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 锅炉用途 | 工业锅炉 |
| 发货期限 | 30天 |
| 品牌 | 金力泰 |
| 型号 | GR3-350 |
| 加工定制 | 是 |
| 质量认证 | iso9001 |

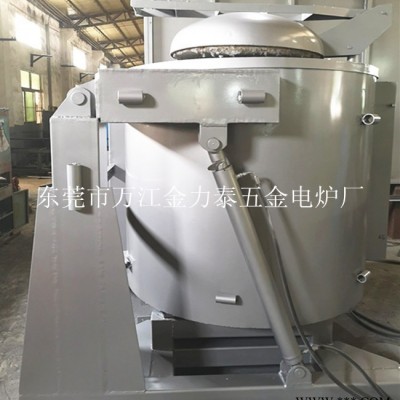

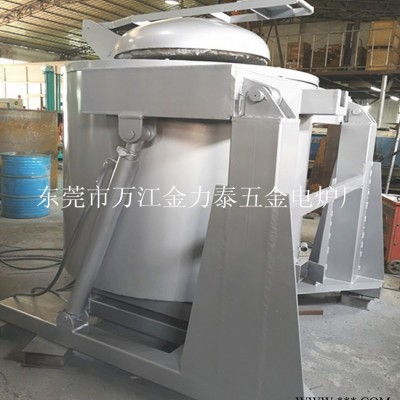

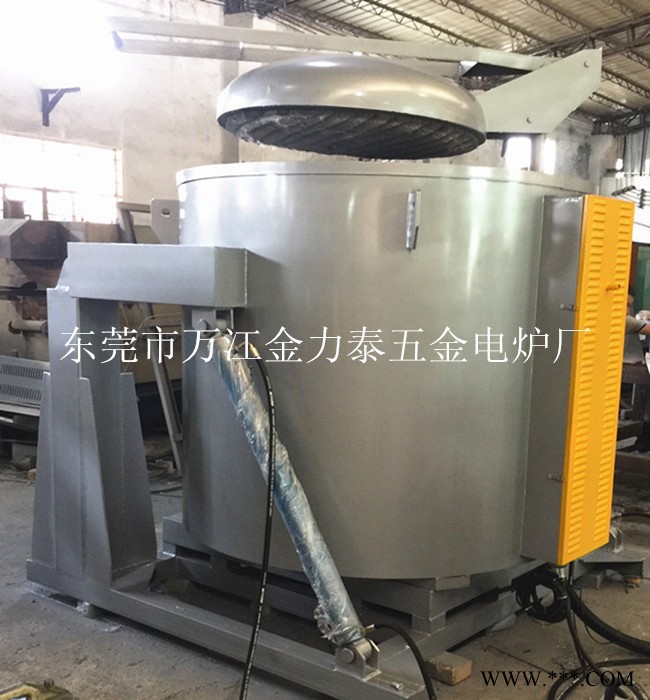

翻转式铝合金熔化炉主要由炉体、坩埚、加热电阻丝、倾斜装置、温度检测及电气控制系统等主要部位组成。适用于色金属及合金如铝、锌、铅、镉、锡及巴氏合金等熔化或熔炼之用，升温快、倾倒方便，工作温度为950℃可调 。该炉通过液压顶泵可将装置在支架上的炉体在90度范围内倾斜，将铝水倒在移动转运包内，再由用户将移动转运包任意移到所需位置进行重力浇铸。
三、设备用途：
适用于铝合金压铸厂、铝合金低压铸造厂、铝合金重力铸造厂、及鞋模铸造厂等铝合金行业之用。
四、设备特点：
1、炉体可倾斜、回转角度达90度，使用方便;
2、坩埚可选用英国品牌维苏威石墨坩埚，比普通石墨坩埚节能10%;
3、进口温控仪和固态模块PID控温，控温精度高，节能省电；
4、设置泄漏安全联锁报警装置，一旦发生漏液，可自动报警并自行切断加热电源，使用安全可靠;
5、大容量坩埚可装设机械移动式炉盖，便于操作使用
6、熔铝电炉加热装置具有体积小，重量轻、效率高、热加工质量优及环保。
五、设备主要技术参数：
1、额定电源：3相、380V。
2、额定功率：180KW。
3、额定频率：50HZ。
4、额定温度：950℃。
5、坩埚尺寸：直径Ø870mm×高度1170mm。（配置英国福士科带嘴石墨坩埚）
6、加热元件：采用上海树青铁铬铝高温电阻丝加热，材质：OCr25Al5（共12组）。
7、接线方法： YYY型接线方法。
8、装载量：铝液1000kg。
9、控温精度：±1℃。
10、总重量：约3500kg。（参考）
六、材料结构
1、炉体外壳用国标6mmA3钢板滚筒焊接制作，炉口法兰板采用12mm厚铸铁板，炉底用12#槽钢加固，炉盖为圆弧封头式结构，手压式启动，可360℃旋转，操作简易方便，翻转支架与底座用12#槽钢制作。
2、液压缸倾倒方式；设计有液压泵站，采用台湾叶片泵，噪音低性能稳定。采用手动或自动电磁阀启动，方便完成倾倒回转动作。
3、带嘴石墨坩埚放在炉膛加热室内，炉体底部设有排液门，当坩埚破裂时便于铝液流出来，并设计有自动报警装置，迅速自动切断电源，以免对炉膛造成严重的破坏。
4、炉膛用弧形轻质高铝阶梯砖砌成圆形炉膛；炉口用高铝重质砖缩口。
5、炉膛和炉壁之间填充优质硅酸铝耐火纤维保温材料、保温层厚250mm。
6、加热元件绕成螺旋状均匀地分布在圆形炉膛周围，共12组电阻丝分21层安装于炉膛内的托丝砖上。
七、电器控制
1、电器控制柜为立式独立电控柜，内层门为仪表面板、外层门为透明玻璃结构，美观大方，并能有效防护仪表电器免受外界灰尘污染，外形尺寸为：宽700×高1600×厚450mm。
2、采用2块数显智能仪表自动控温加热。1块用于主控加热，1块用于监控保护。配两支热电偶：测炉膛温度一支，测炉内铝液一支。
3、工作中设有3相工作电流、电压显示，同时设有接地漏电保护、漏液、超温报警断电等控制功能。
4、加热元件控制:采用杭州电子触发SSR模块固态控制，加热功率大小可调，控温精度高。
八、主要电器及配件品牌
| 序号 | 配件名称 | 产地品牌 | 数量 |
| 1 | 带嘴石墨坩埚 | 英国福士科 | 1个 |
| 2 | 电阻丝 | 上海树青 | 9组 |
| 3 | 坩埚底座 | 德国摩根 | 1个 |
| 4 | 耐火砖 | 佛山 | 若干 |
| 5 | 保温棉 | 山东 | 若干 |
| 6 | 温控仪 | 台仪 | 2个 |
| 7 | 控制继电器 | 杭州电子（SSR） | 1个 |
| 8 | 电压表 | 国产 | 1个 |
| 9 | 电流表 | 国产 | 3个 |
| 10 | 热电偶 | 肇庆肇仪 | 2支 |
| 11 | 液压油管 | 日本川崎 | 4条 |
| 12 | 液压油缸 | 东莞益顿 | 2根 |
| 13 | 液压站 | 东莞益顿 | 1台 |
| 14 | 电磁阀 | 厦门 | 1只 |
九、单台设备包含
1、1000公斤翻转式熔铝炉一个 2、电器控制柜一套
3、1000kg英国福士科带嘴石墨坩埚一个 4、热电偶两支
5、热电偶保护套一支 6、使用说明书一份
