材质	钢质
产地	郑州
内径	70
外径	110
重量	1
品牌	伯锐特

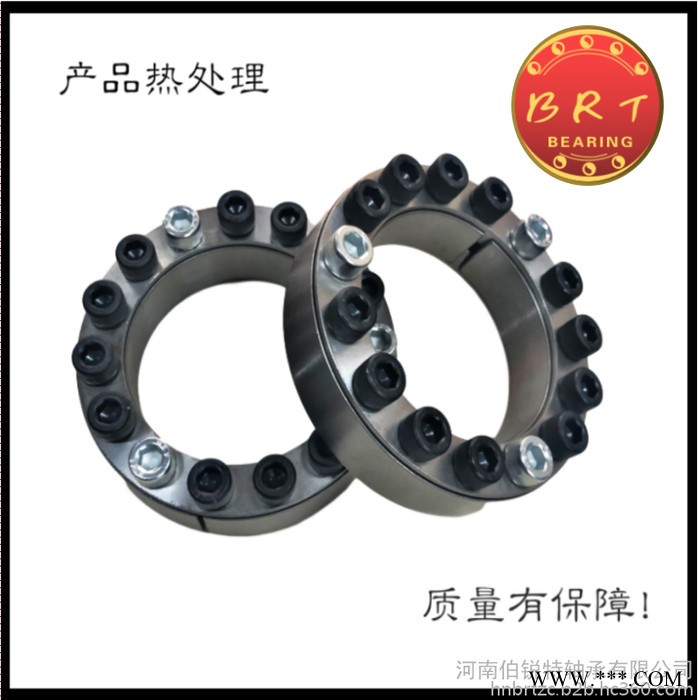

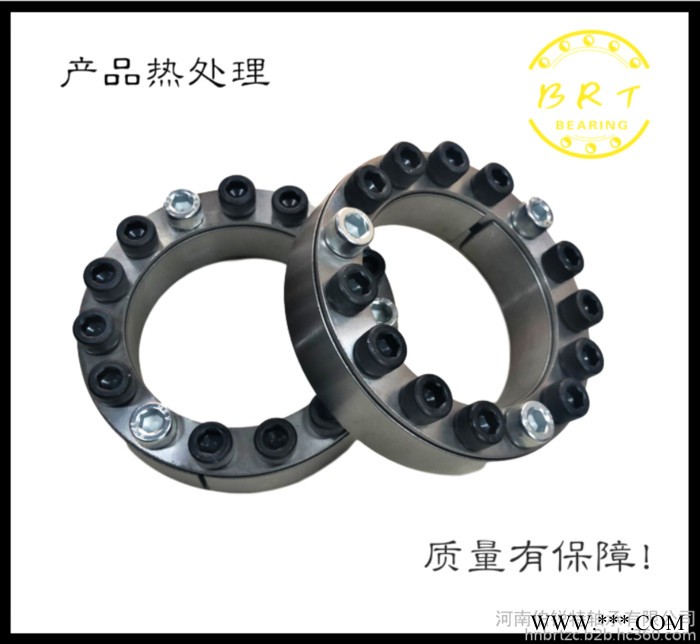

型号	Z2-70*110
加工定制	是

       河南伯锐特轴承有限公司 经销批发的轴承、账套、油封、标准件、矿山配件畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。河南伯锐特轴承有限公司经销的轴承、账套、油封、标准件、矿山配件品种齐全、价格合理。河南伯锐特轴承有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

联系人：赵先生

电话：13323865079

         13838310708

参数：

基本尺寸					内六角螺钉		额定负荷		胀套与轴结合面上的压力Pt(N/mm2)	胀套与轴毂结合面上的压力Pt'(N/mm2)	螺钉的拧紧力矩 MA(N.m)	重量G （Kg）
d	D	I	L	L1	d1	n	Ft	Mt
25	55	32	40	46	M6	6	67	0.84	297	101	1 7	0.47
28	55	32	40	46	M6	6	67	0.94	265	101	1 7	0.44
30	55	32	40	46	M6	6	67	1.0	248	101	1 7	0.42
35	60	44	54	60	M6	7	74	1.3	165	87	1 7	1
40	75	44	54	62	M8	7	145	2.9	282	116	41	1.1
45	75	44	54	62	M8	7	145	3.26	251	116	41	1.22
50	80	56	64	72	M8	8	165	4.15	200	98	41	1.4
55	85	56	64	72	M8	9	186	5.15	205	104	41	1.6
60	90	56	64	72	M8	10	207	6.2	202	106	41	1.7
65	95	56	64	72	M8	10	207	6.75	187	100	41	1.9
70	110	70	78	88	M10	10	329	11.5	223	114	83	3.1
80	120	70	78	88	M10	11	362	14.5	215	115	83	3.5
90	130	70	78	88	M10	12	390	17.8	208	115	83	3.8
100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
110	155	90	100	112	M12	17	575	31.8	198	110	145	6.6
120	165	90	100	112	M12	18	670	40.4	212	120	145	7.2
130	180	104	116	130	M14	16	759	49	180	112	230	11.1
140	190	104	116	130	M14	18	842.8	59	186	124	230	11.8
150	200	104	116	130	M14	19	896.6	67	185	127	230	12.6
160	210	104	116	130	M14	20	950	76	183	128	230	13.4
170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
180	235	134	146	162	M16	20	1288.8	116	172	115	355	20.6
190	250	134	146	162	M16	21	1363	129.5	172	116	355	23.8
200	260	134	146	162	M16	22	1437.5	143.7	172	112	355	24.9
220	285	134	146	162	M16	24	1581.8	174	172	115	355	29.6
240	305	134	146	162	M16	26	1725	207	172	119	355	31.9
260	325	134	146	162	M16	28	1846	240	170	117	355	34.3
280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
300	375	165	177	197	M20	25	2540	381	161	123	690	55.3
320	405	165	177	197	M20	28	2881	461	175	119	690	67.3
340	425	165	177	197	M20	29	2994	509	171	119	690	71
360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
380	475	190	202	224	M22	30	3821	726	170	115	930	101.2
400	495	190	202	224	M22	31	3960	792	168	120	930	106
420	515	190	202	224	M22	32	4100	861	165	116	930	110.7
440	535	190	202	224	M22	24	4260	937	165	112	930	110
460	555	190	202	224	M22	24	4260	980	158	107	930	113
480	575	190	202	224	M22	28	5000	1200	176	121	930	118
500	595	190	202	224	M22	28	5000	1240	169	117	930	122
520	615	190	202	224	M22	30	5330	1390	174	121	930	126
540	635	190	202	224	M22	30	5330	1440	168	117	930	131
560	655	190	202	224	M22	32	5680	1590	172	121	930	135
580	675	190	202	224	M22	33	5860	1705	172	121	930	140
600	695	190	202	224	M22	33	5860	1760	166	118	930	144

胀紧联结套

 胀套属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

  联轴器（胀套）概念： 联轴器属于机械通用零部件范畴，常用联轴器有膜片联轴器 鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器. 胀套属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。 胀套由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动常用的联接部件。20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。 常用胀套有膜片胀套， 鼓形齿式胀套，万向胀套，安全胀套，弹性胀套及蛇形弹簧胀套。

一、使用须知
1、使用前请详细阅读本说明；
2、确认现品是否与配置机械的型号一致；
3、胀紧连接套的组件部分绝不能使用含钼或硅添加剂；
4、本品指定使用性能等级为1 2. 9级螺栓，切匆用其他螺栓代替；
5、本品无中心定位功能，如须此功能，请在轮毂上自行设计；
6、安装胀紧连接套过程，请勿强行敲打；
7、轴和轮毂的选用公差为h8/H8；
二、安装方法
1、先将胀紧连接套表面和被连接件的结合面擦拭干净，均匀涂上一层薄润滑油(不应含二硫化钼或硅添加剂)。
2、把被联接件推入移到轴上，使达到设计规定的位置。将拧松螺栓的胀紧连接套平滑的装入联结空处，要防止被连接件的倾斜， 然后用手将螺栓拧紧。
3、胀紧连接套螺栓应使用力矩扳手，按对角线，交叉，均匀的拧昆螺栓，并接步骤: (1)以1/Ma值拧紧； (2)以1/2Ma值拧紧； (3)以Ma值拧紧； (4)以Ma值检查全部螺栓。
三、拆卸方法
1、在确认了无任何负载后缓慢松下螺栓，但不要将螺栓全部拧出。
2、将取下螺栓旋入前压板的辅助螺纹孔中，并拧动螺栓顶住上压 板，直至胀紧连接套松动，然后轻敲拉动螺栓，即可将胀紧连 接套拉出。
四、防护须知
1、安装完毕后，在胀紧连接套外露端面及螺栓头部，涂上层防锈油渍。在露天作业或工作环境较差的机械，定期在胀紧连接 套外露端面涂防锈油渍。
2、需在腐蚀介质中工作的胀紧连接套，应采用专门的防护(倒如加盖板)以防止胀套生锈。
五、安全事项及再使用
1、本品如用于升降机械上，或载入机械上时，应设置安全装置， 以确保安全。
2、在受载青况下，禁止松动螺栓。
3、再使用时要确认胀紧连接套组件无污物，无腐蚀，和无损伤后 才能使用。
