| 外形尺寸 | 球形（mm） |
|---|---|
| 堆密度 | 1.35-1.45（kg/L） |
| 主要用途 | 煤化工装置中作为过滤吸附煤气用 |
| 特色服务 | 抗压强度高 微孔发达 吸附能力强 耐高温 抗热震 |
| 规格 | 3、6、9、12、16、19、20 25 50（mm） |
| 功能 | 煤气吸附球 |
| 特性 | 吸附能力强 |
| 品牌 | 精填 |
| 型号 | JDL环孔保护剂 |
| 加工定制 | 是 |
★●高效环孔保护剂●★
一、产品性能介绍
高效环孔保护剂是在原惰性氧化铝开孔瓷球的基础上继续在其内部造孔，在瓷球的内表面中增加了20-30%具有吸附性能的结构孔隙，并通过外形设计成型加工成单孔、三孔、五孔、7孔等具有多个通直圆孔结构的瓷球，同时在球体的外表面对称地开设了四条环形沟槽，下凹的沟槽和突出的凸点大大地提高了球体的空隙体积和比表面积及外表面空隙率。产品主要由刚玉砂、工业氧化铝等高铝原料为骨料，掺合一定量的高岭土结合剂及其它成孔剂、稀土抗蚀剂，经1400度以上的高温烧结成而成。
高效环孔保护剂内部也分布着很多大小不一、分布均匀的开口气孔，当流体从这些微小气孔通过时，流体内部的悬浮固体颗粒杂质、胶体颗粒及大分子有机物等被瓷球过滤截留，使流体接触环孔保护剂时在其外表或内部产生一系列的物理效应从而起到机械筛滤净化和扩散流态化、吸附、截留等功效。
高效环孔保护剂除具有一般的陶瓷产品的性能外，还具有以下特点：
1、产品吸附、过滤功能强：由于气体中杂质的形态有固体颗粒状、胶质等，这些杂质在经过高效HQ环孔保护剂产品过滤后，可将小于25 μm的细微颗粒杂质和铁离子滤掉。本产品经中科院大连化学物理研究所测试，其杂质滤除率在75%以上。
2、 产品耐高温、抗温度变化能力强，使用中不会产生热变，在高寒低温下也不会冻裂。耐温度≥1560℃，在800℃／常温下热交换三次不裂。
3、 产品机械强度大。保证高效HQ环孔保护剂在运输、安装、使用时所能承受的耐压强度。在流体压力作用下不会引起形状和微孔变形。这样使之能更好地黏附、过滤、净化气体的杂质。产品耐冲击强度，耐冲刷性能优良，满足安装、使用等工艺要求。
4、耐酸碱腐蚀：除HF酸和强碱外，能耐所有的无机酸和有机酸，对所有腐蚀性液体具有极好的耐腐蚀性。产品耐酸度≥98.8%,耐碱度≥90%.
产品主要应用于煤直接液化装置、煤制甲醇装置、煤基烯烃装置等煤化工、石油化工、天然气化工、冶炼、环保、化肥等相关工程装置中在煤气净化器或反应器中作过滤净化、支撑覆盖用保护剂使用。一般在反应器的前段净化器中装填环孔保护剂则可将原料中的杂质吸咐在其孔内，从而达到保护催化剂、保证装置开工周期的目的。目前有神华煤直接液化项目，大唐多伦烯烃，内蒙古庆华集团，内蒙古伊泰煤化工，山西万鑫达建滔煤化工等10多家大型煤化工项目应用。
高效环孔保护剂是一种新型的过滤介质，它具有耐腐蚀、机械强度大、过滤效率高、使用范围广的特点，我公司是国内最早开发的企业，具有品种繁多、规格齐全，产品性能指标已达到国内外同类产品的先进水平。
二、 高效环孔保护剂质量技术指标
我公司生产的高效环孔保护剂主要采用优级刚玉粉、郑州产a-Al2O3型优级工业氧化铝、优质高岭土（如苏州土），掺加一定量的造孔剂、增强剂、增塑剂、脱模剂等原料，经严格科学配方、模具优化设计、原料精选、球磨、过筛、除铁除杂、真空练泥、机械模具成型、烧结等特殊工艺加工而成。配料是生产高效环孔保护剂的关键工序，原材料选用及颗粒级配直接影响高效环孔保护剂的孔径、空隙率及产品耐压强度。我公司技术部通过多次实验，经实验正交优选设计，生产出的高效环孔保护剂孔隙率高，机械强度优良、吸附净化效果好。
高效环孔保护剂的制造、检验、验收执行行业标准《工业瓷球-开孔瓷球》（HG/T3683.3-2000）,经国家工业陶瓷权威检验机构检测结果表明 ,各项指标优于HG/T3683.3-2000规定要求。具体产品检验结果见本说明书书所提供的检测报告。高效环孔HQ保护剂物理化学性能指标见下表1规定。高效环孔保护剂抗压强度指标见下表2规定。高效环孔保护剂产品直径尺寸偏差见表3规定。
表1、高效环孔保护剂理化性能指标
| 型号 项目 | HKA | HKB | HQ-HKC | HQ-HKD | |
| 单孔带槽 | 三孔带糟 | 五孔球 | 七孔球 | ||
| 化学 成分 | AL2O3 % | 25-95 | |||
| Fe2O3?% | <0.90 | ||||
| 外观 | 白色,表面有凸点, 单孔带槽的丸状球体. | 白色丸状球体,内部有3个通直圆孔. | 白色丸状球体,内部有5个通直圆孔. | 白色丸状球体,内部有7个通直圆孔. | |
| 耐温度，℃ | 1300~1790 | ||||
| 重烧线收缩率，% | ≤0.1 | ||||
| 荷重软化温度（0.2MPa），℃ | 1200~1400 | ||||
| 耐酸度，% | ≥99 | ||||
| 耐碱度，% | ≥86 | ||||
| 结构孔径，μm | 0.5-20 | 10~30 | 20-50 | 50-100 | |
| 孔数,个 | 1 | 3 | 5 | 7 | |
| 球体孔径,mm | 3-6 | 3-6 | 3-6 | 2-5 | |
| 开孔率,% | 5-7 | 7-9 | 8-10 | 8-16 | |
| 总空隙率,% | ≥53 | ≥54 | ≥55 | ≥58 | |
| 透气率，m3·cm/m2·h·10Pa | 0.2-0.8 | 0.8~1.0 | 1-6 | 7-50 | |
| 主要规格，mm | ?3、?6、?10、?13、?16、?18、?20、?25 | ?3、?6、?10、?13、?16、?18、?20、?25 | ?3、?6、?10、?13、?16、?18、?20、?25 | ?3、?6、?16、?18、?20、?25 | |
注:1)以其化学成份中AL2O3含量从25%到95%，每隔5%为一个品级，分为15个品种.又按直径分为9种规格?3、?6、?8、?10、?13、?16、?18、?20、?25。产品的三氧化二铝含量按用户需求生产.其中?3、?6、?8、?10、，不开孔。 2):其它形状（如3孔、4孔、6孔、8孔、9孔）和规格也可按用户要求设计生产。 3):用户订货时应对所需多孔瓷球的外形尺寸及规格型号提出具体要求。 ? 4):有关装置的工作温度、装填数量订货时用户应与我方人员共同研究确定，并应适当考虑余量。
表2、高效HQ环孔保护剂抗压强度指标
| 种 类 性 能 | 长石质 | 长石-莫来石质 | 莫来石质 | 莫来石-刚玉质 | 刚玉质 | |
| 化学成分，% | Al2O3 | 25-30 | 31-45 | 46-70 | 71-90 | ≥90 |
| 抗 压 强 度 N/颗 | ф3 | ≥130 | ≥140 | ≥150 | ≥160 | ≥180 |
| ф6 | ≥440 | ≥450 | ≥460 | ≥470 | ≥480 | |
| ф8 | ≥560 | ≥570 | ≥580 | ≥590 | ≥600 | |
| ф10 | ≥600 | ≥700 | ≥800 | ≥900 | ≥1000 | |
| ф13 | ≥1000 | ≥1100 | ≥1300 | ≥1500 | ≥1800 | |
| ф16 | ≥1500 | ≥1600 | ≥1800 | ≥2300 | ≥2600 | |
| ф20 | ≥1800 | ≥2000 | ≥2300 | ≥2800 | ≥3200 | |
| ф25 | ≥2500 | ≥2800 | ≥3200 | ≥3600 | ≥4000 | |
注、产品抗压强度指标不低于<<工业瓷球-开孔瓷球>>(HG/T3683.3-2000)要求。

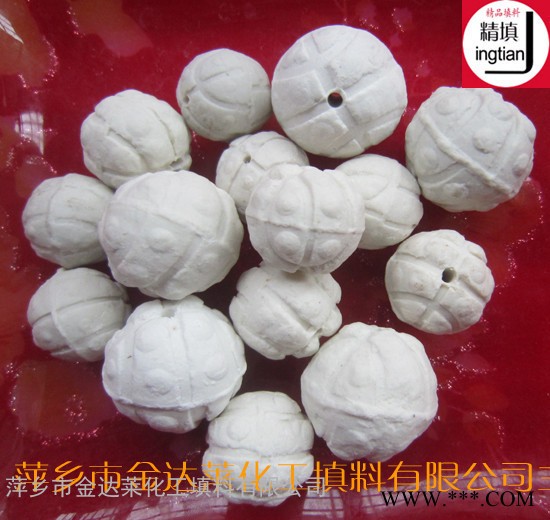

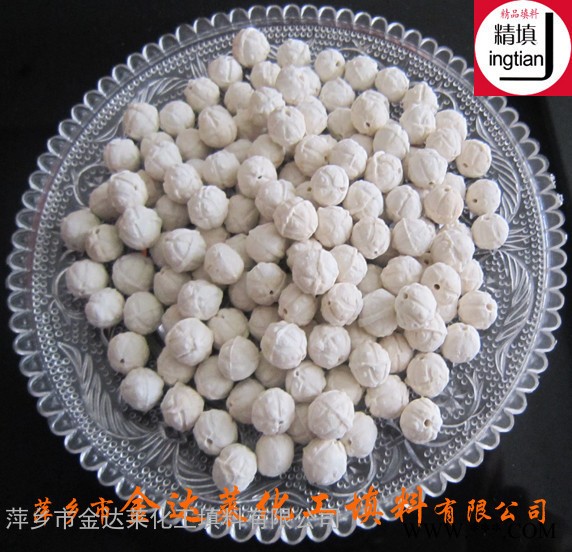

我公司生产的煤气吸附专用瓷球-环孔保护剂
