| 别名 | 铝合金熔化炉 |
|---|---|
| 产地 | 广东 |
| 额定温度 | 950 |
| 工作室尺寸 | 620*800 |
| 工作温度 | 660-850 |
| 功率 | 60KW |
| 类型 | 坩锅熔化炉 |
| 适用范围 | 铝。锌合金的熔化及保温用 |
| 销售方式 | **，可定制 |
| 装载量 | 350KG |
| 最大电压 | 380（V） |
| 炉膛最高温度 | 950 |
| 发货期限 | 15天 |
| 品牌 | 金力泰 |
| 型号 | GR3系列坩埚熔炼炉 |
| 加工定制 | 是 |
| 质量认证 | iso9001 |
坩埚式铝合金熔化保温炉是通过电阻发热，对坩埚进行辐射式均匀加热后，再将铝锭/水口放置坩埚内进行烤煮式溶解和保温的一种铝合金熔化设备。
一、设备名称：坩埚式铝合金熔化保温炉
1.类型：坩埚式
2.形状：方形 圆形、椭圆形，可定制
3.能源：电能
二、设备简介

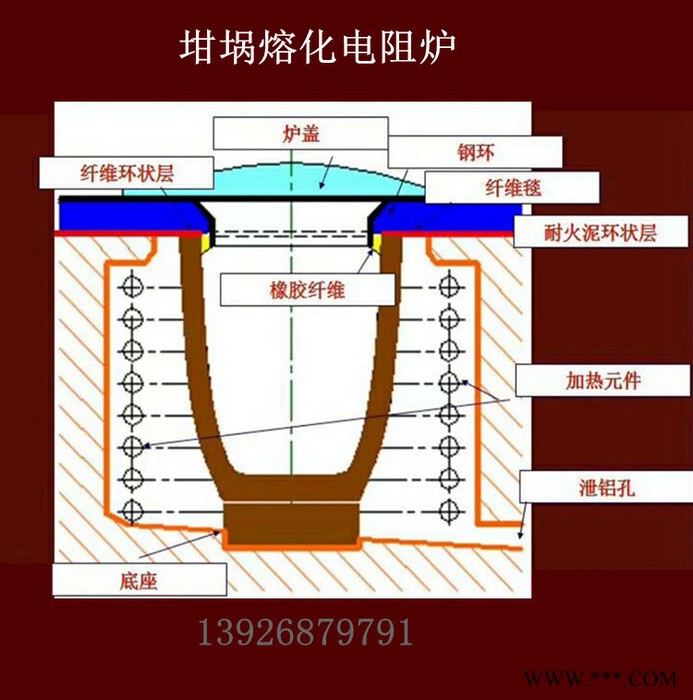

1.构造：电炉由五大部件构成：炉壳、炉衬、电控系统、坩埚、电阻丝。
2.原理：坩埚式铝合金熔化保温炉是通过电阻发热，对坩埚进行辐射式均匀加热后，再将铝锭/水口放置坩埚内进行烤煮式溶解和保温的一种铝合金熔化设备。
三、设计要求
1. 容量：300kg（可依客户需求定制）
2. 熔化率：120kg/h
3. 工艺温度： 630℃-750℃
4. 与280-500T 压铸机配合使用
四、坩埚式电熔化保温炉结构
1、炉外构造
1）炉外体外壳采用4mm钢板制成圆桶
2）坩埚盖板为14mm钢板
3）底板由8mm厚钢板构成
4）盖板由14mm厚钢板构成
5）炉保温盖（活动式）：外层6mm,内层为60mm隔热火（炉保温盖为一次冲压成型，手动升降，可360度旋转）
2、炉内衬构造材料
1)**层：耐高温保温板 三层
2)第二层：保温棉（密度260.）
3)第三层：高纯度耐高温绝缘砖：莫来石
4)特殊研发的保温材料
1）电阻丝：电阻带，耐温高，炉丝更换方便。
2）碳化硅石墨保护套
3）探温针，不锈钢制热电偶（精度±1℃）

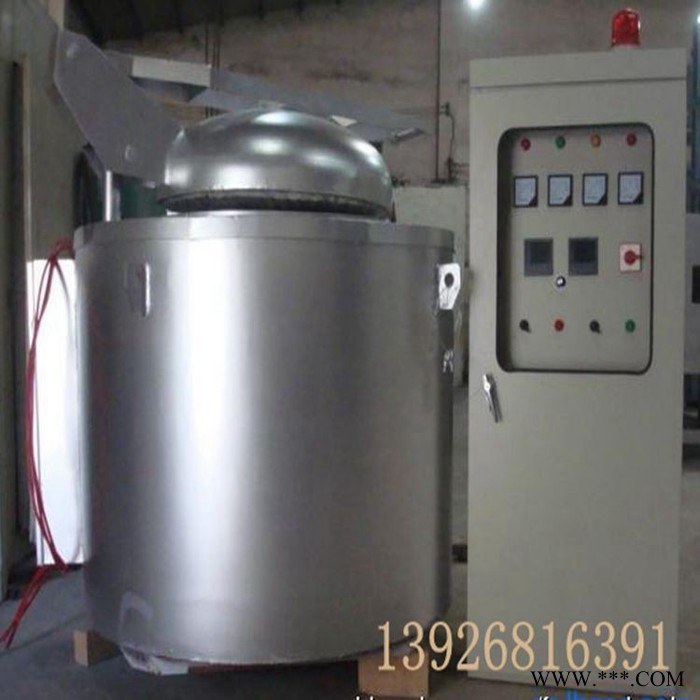

五、电器控制柜
1）控制面板：
A 电流表
B 电流控制器（旋钮手动型）
C 温控仪表 D 按钮开关
2）空气开关
3）可控硅组件
4）熔断器
5）中间继电器（正泰）
6）三相计量电度表
7）断路器及其他电器元件组成
8）互感器
9）散热风扇
10）散热模块
11）可控硅触发器
六、技术要求
1.采用等静压石墨坩埚，保用寿命为6个月，正常使用寿命在8-13个月。坩埚为单胆结构**使用坩埚内壁可涂抹被覆剂（起到不粘铝液的作用）。
2.整机出现问题，一年内免费维修（坩埚不在内，坩埚保用6个月）；
3.电炉直接连接电**可直接使用，新炉**使用时需先通电烤坩埚（在特定高温烘烤坩埚的作用**阶段低温烘烤坩埚是烤干坩埚的水分，第二阶段的高温烘烤是为了使坩埚表面的釉成在高温情况下改变物理性质，能更好的保护坩埚，提高坩埚的寿命。）
4.铝合金熔化炉电控系统配备报警系统，过压过流保护，漏电保护，漏液保护，当熔炉发生异常时，报警系统自动报警，并自动开启安全模式，炉子自动断电停止加热，确保生产安全；
七、坩埚式电熔化保温炉技术参数
八、安装调试及运输事宜
1.供方负责将设备运输到购方工厂，所产生的运输费用由供方承担，
2.供方设备到购方现场后，卸货所产生的吊装费用及摆放到位由购方负责，
3.供方负责对设备的安装及使用进行培训 九、安装条件 1）电网配线至炉前国标电线**小45平方）由购方负责安装 2）到控制箱的一次电源(380V 50HZ附断路器)由购方负责安装. 3）工作电源为380V/50HZ
4）控制箱到炉体的电配线由耐高温金属套管进行配线.(4M以内)供方负责,超出4M由购方负责
5）备注配电： 购方在靠近安装控制柜处事先装好电源，电源要事先配上空气开关，接入功率要求220A以上。进负荷线要求三相五线，规格为：三相电线使用35mm?的国标铜芯线，零线4mm,地线6mm
十、备注： 1.炉体、保温材料、电箱、保用一年； 2.坩埚保用6个月；
4.发热丝保用一年。
