特点：

1.电镀中性镍之技术先驱**无氰电镀之潮流！无氰、低能耗、环保、低成本。

2.挂、滚镀都可以，镀层白亮、适合PH6.5-7.0镀液。添加剂用量省。

3.镀层看来更饱满.低电位与高电位亮光一样好。.容易控制，镀液抗杂性能好，镀液清澈。稳定，处理周期长。镀层不易起斑点。镀层洁白、光亮。

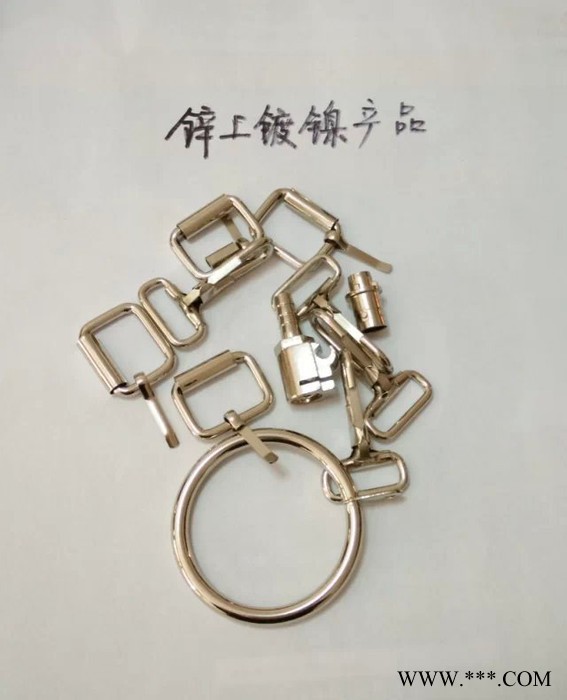

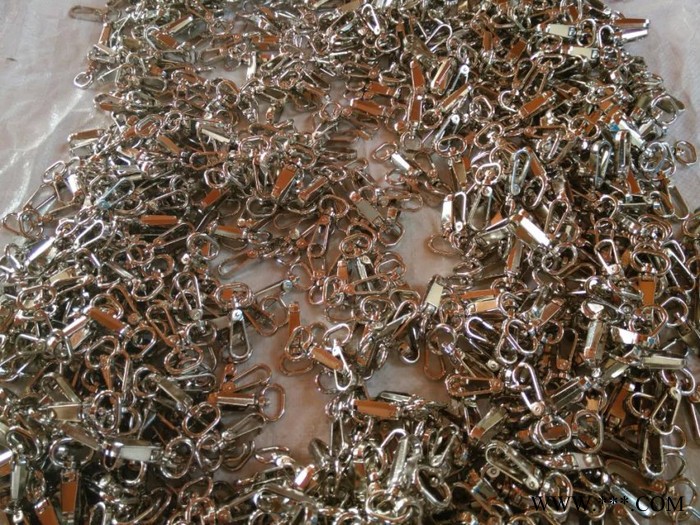

4.镀层致密性好，抗蚀性能佳。可以光亮镀锌镀层后直接滚镀镍，结合东威公司的氯化物镀锌工艺；（光亮剂高填平，白亮，易控制的优点）镀层白皙，光亮，白度超过酸性光亮镀镍。

5.如果采用碱铜然后镀镍工艺。对锌合金电镀对碱铜镀层的厚度和致密性没有太严格的要求。可以缩短电镀碱铜时间。因此，对锌合金、铝合金的工件尤为适合。

6.常温电镀，节省能源、无**污染，镀层白亮。污水处理简单，如果滚镀锌合金则成本可以较现在工艺降低成本2元左右，镀铁件也可以降低一元左右成本。而且镀层光亮度和镀层抗腐蚀性能大幅提高。

7.可以在镍上再镀其他镀层。

镀液参考配方；

硫酸镍；  90-150g/L．

             氯化钠    45-65．g/L．

中镍盐    100-180．g/L．

ＰＨ        6.5-7.0．

             温度       15-35°即室温

             中性镍光亮剂    1 ml／L

                       辅助剂     5 ml／L

             中性镍开缸剂    35-50 ml／L

镀液控制建议；

1.导电盐太多时镀层有雾，不亮！而且上镀慢或者镀层偏黑。

  2.波美度不宜调太高13-18即可。太高成本增加，稳定性不好。

  3.温度15-30°温度太高时，容易有黑点出现。温度太低易结晶，使成分失衡。

  4.开缸剂只要在开缸和补给硫酸镍时或者电镀时出现有黑点情况或者镀液浑浊时补加，平时可以不要补加。平时补充光亮剂维持镀层亮光。镀层有一定的亮光。辅助剂有利于走位和除杂,防止镀层发黄。

  5.建议气温较低时应该保持20度左右，以免镀液成分结晶使镀液成分失衡。镀液长期生产，锌上直接镀镍，久了镀液杂质增多；走位变差，可以使用东威公司推出的中性镍深镀剂和活性炭处理剂处理，使镀液保持**状态。中性镍深镀剂兼有除杂和走位效果。

  6.中性镍光亮剂消耗；100-200ｍl/kAh.中性镍开缸剂消耗 50-100ml/kAh，辅助剂100-200ml/kAh.
