| 包装 | 桶装 |
|---|---|
| 保质期 | 12个月 |
| 产地 | 日本 |
| 规格 | 18KG/桶 |
| 颜色 | 白色 |
| 品牌 | 清水 |
| 加工定制 | 否 |
| 按溶剂类型分 | 乳胶漆 |
MS-2000X- CN(Ver.1.01)
御中
弥少MS-2000X
乳液型阳极哑光电泳漆
产品说明书
2015-06-26
|
|
|
|
上海弥少贸易有限公司
东莞弥少电泳科技有限公司
MS-2000X- CN(Ver.1.01)
1, 概要
MS-2000X阳极哑光电泳漆是一种具有良好涂膜外观、涂膜性能、涂装作业性和涂料稳定性的新型电泳涂料。该涂料是利用树脂消光技术开发的哑光透明电泳漆
2, 开发方向
（1）提高外观
平滑并保持低光泽的涂膜外观，可以满足客户的要求。
（2）固化性
170℃×30分钟，180℃*20分钟固化；
（3）改良树脂结构
利用树脂消光技术。
（4）良好的涂装作业性
①具有优秀的膜厚均匀性，可减少涂料的使用量。
②使用涂料回收装置（RO或UF），可以很大程度的提高涂料的利用率，
具有很高的经济性。
（5）提高涂料稳定性
本产品属于水乳型涂料，涂料粘度低，易于补加；槽液稳定性良好，光泽度可以调整，易于管理。
3, 用 途：

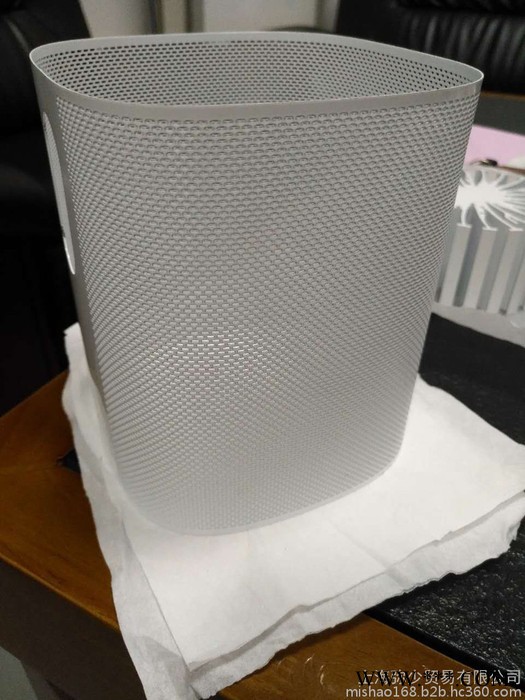

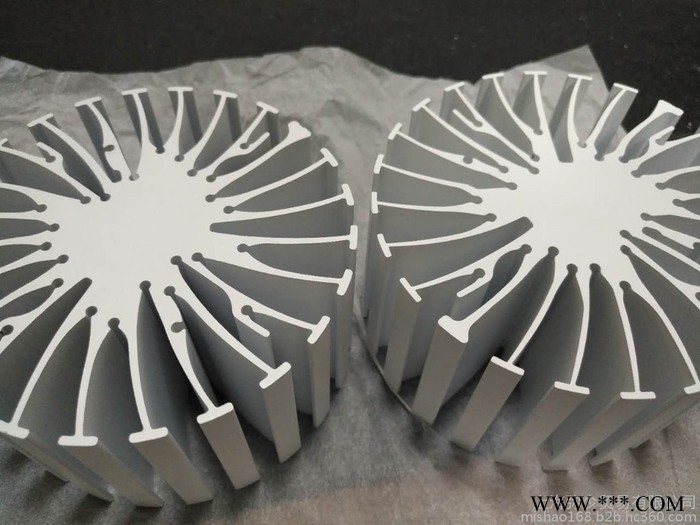

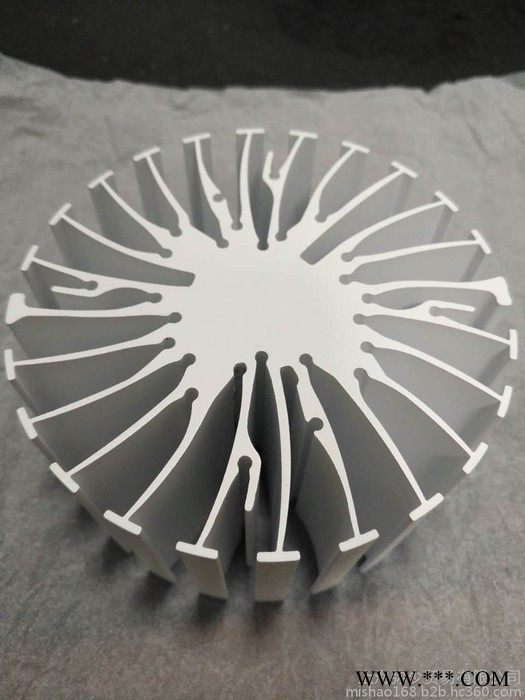

SUS，AL材，氧化表面，各类五金电镀件表面的电泳处理，提高工件的
外观及相应性能。
MS-2000X- CN(Ver.1.01)
4, MS-2000X电泳漆的涂料特性
（1）涂料特性
| 成分 项目 | MS-2000X原漆 | 备 注 |
| 成 分 | 丙烯酸/氨基树脂 / |
|
| 外 观 | 乳白色液体 |
|
| 固体份(%) | 33±1 | 140℃×1小时 |
| 粘度（mpa·s/25℃） | 50~100 | BM型粘度计（25℃） |
| 液分离稳定性（70℃） | 无分离沉淀 |
|
| 储 存 期 | 12个月 |
|
*本产品是RoHS限制对象6物质非含有。
（2）透明电泳液稀释涂料配方
纯 水 683.9
MS-2000X原液 290
溶剂A（异丙醇） 15
溶剂B（乙二醇丁醚） 10
中和剂（三乙胺） 1.1
合计 1000.0g
〈稀释方法〉
1, 在纯水中加入MS-2000X原液，搅拌20分钟;
2, 边搅拌边加入溶剂A、溶剂B、中和剂；
3, 搅拌60分钟后电泳；
〈生产时涂料补加说明〉
1，将涂料加入槽液中搅拌稀释，添加后循环30分钟以上后再生产；
2，注意※：切勿将涂料和溶剂混合加入，否则会引起涂料树脂凝固；
MS-2000X- CN(Ver.1.01)
（3）稀释涂料特性
| 项目 规格 | 指 标 | 备 注 |
| 固体份(%) | 10.0±1.0 |
|
| PH 值 | 7.9±0.3 |
|
| 电导率(ms/cm) | 600±100 |
|
| AV（mg/g-NV） | 29~35 |
|
| 溶剂 A | 1.5~3.5 |
|
| 溶剂 B | 1.0~2.0 |
|
| 工作温度(°C) | 21~25 | 标准为23°C |
| 施工电压(V) | 40~150V | 标准为100V |
| 电泳时间(秒) | 30~90 | 标准为60秒 |
| 电泳后可浸泡时间 | 60秒以内 |
|
| 膜厚 | >10mm |
|
| 烘烤 | 170°C*30min，180°C*20min |
|
| TURN OVER/月 | >0.3/月 |
|
溶剂 A: 提高浸泡效率和水洗性
溶剂 B: 增膜效果
*原则上电泳后的水洗以纯水洗为宜,可以使用 RO 涂料回收装置.
MS-2000X- CN(Ver.1.01)
5, 涂膜性能
| 性能 项目 | 170°C | 180°C |
| 烘烤时间 | 30min | 20min |
| 膜厚(mm) | 10-12 | 10-12 |
| 铅笔硬度 | 4H | 4H |
| 附 着 力 | 100/100 | 100/100 |
| 耐0.5% NaOH性(20°C *72h) | 10合格 | 10合格 |
| 耐5% HCL性(20°C *72h) | 10合格 | 10合格 |
| 耐5% 硫酸性(20°C *72h) | 10合格 | 10合格 |
| CASS耐蚀性 (50°C *120h) | 10合格 | 10合格 |
| 耐盐雾(35°C *120h) | 10合格 | 10合格 |
| 耐甲苯溶剂性(20°C *144小时) | 合格 | 合格 |
*铅笔:日本三菱 JIS铅笔硬度检验用
*以JIS 8602·2371·8617、ISO-12870（8.5)为标准
MS-2000X- CN(Ver.1.01)
6, 原漆比率-光泽 ( 参考值 )
(1) 黑色电泳 膜厚10~12um
| MS-1000A (10%) | MS-2000X (10%) | 光泽（%） |
| 25 | 75 | 40 |
| 15 | 85 | 30 |
| 10 | 90 | 20 |
| 0 | 100 | 10 |
＊黑色浆添加量 = 6~8g/L
(2) 无色电泳 膜厚10~12um
| MS-1000A (10%) | MS-2000X (10%) | 光泽（%） |
| 25 | 75 | 50 |
| 15 | 85 | 40 |
| 10 | 90 | 30 |
| 0 | 100 | 20 |
＊SUS板电泳
上海弥少贸易有限公司东莞办事处
地址：东莞市长安镇宵边大道南15号8805
联系电话：13621441443 185887717766 王振
