超声波织嘜分条机主要适用于织带、商标带(唛头)等切割分条，包括涤纶、锦纶、棉类、人造织物以及天然橡线的带类织物。本机采用德国原装进口气缸；意大利进口纠偏系统；美国进口超声波电箱以及台湾进口钢模；大大的提高了该机的稳定性以及生产效率；超声波切割，无熔边、毛边、散边，自动封口，切口美观平整。

超声波织嘜分条机机器参数

品名：超声波织嘜分条机

型号：NK-FTJ2018B
电源电压：200V，50/60HZ
频率：20KHZ
分条宽度：10-200MM
机器重量：300Kg
功率：2000W
尺寸：2600X1100X1500MM

超声波织嘜分条机细节描述

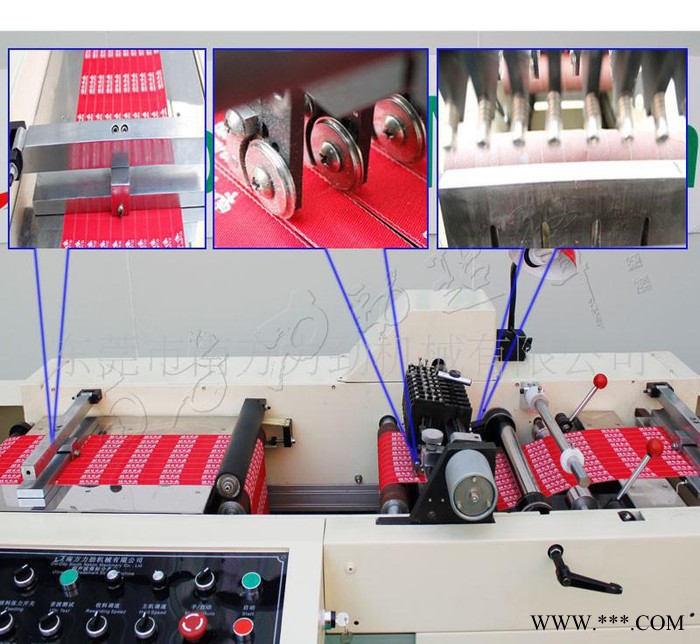

图1：

切割分条：切割分条采用超声波原理，切口自动封边，无熔边、毛边、散边；不需预热，效率高，不发黑、不发焦，切口柔软，美观平整。
切刀：瑞士进口圆刀刀具，品质精良；切割点磨损后可改变圆刀角度继续使用，因而相对其它直刀分切的机器的刀具，其使用寿命可延长数倍。

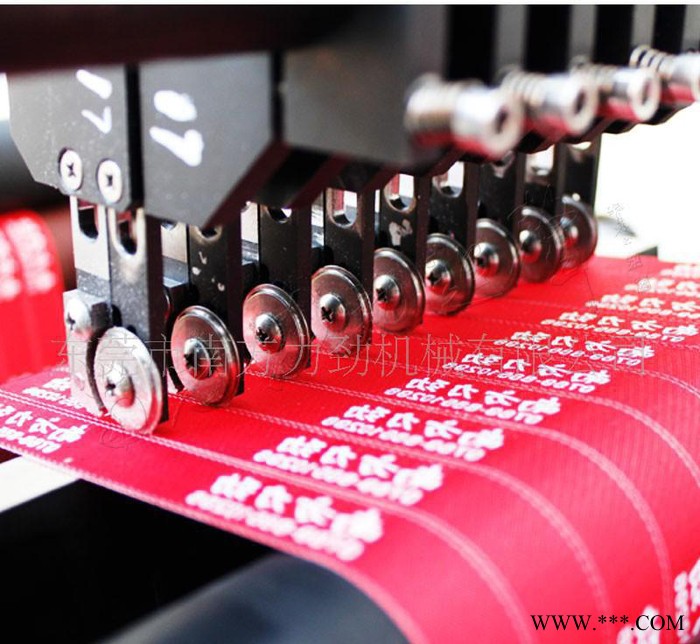

图2：

可调式刀架：

1.可根据客户的不同要求调整刀与刀之间的距离；

2.亦可整体向左向右移动刀架；

3.调节更灵活多变，让生产更加得心应手。

图3：

前材料熨平整烫装置：使分切前材料更加平整，以从达到最佳分切效果，成品更加美观；
后成品熨平整烫装置：整烫熨平切割后产品，使成品更美观，复卷更容易。

图4：

1.磁粉张力控制器，张力控制精准简便；
2.意大利原装进口纠偏装置；确保收料平整以及成品的美观；
3.智能数显数据，清晰明了，掌握实时生产状况。

精细刀位调整：工作时亦可根据实时分切效果进行刀位的细微精准调节，以达到更理想的分切效果。

中英文按钮面板操作；简单易学，操作简便。

钢模：台湾进口钢模，较国产钢模硬度更好，发热量更小，品质稳定，持久耐用。

美国原装进口DUKANE超声波系统之超声波发生器：电子部分达到CE标准；只能数显实时数据监控；振幅可调范围广，40%-100%；自动频率追踪；面板操作简单、方便。

美国进口DUKANE 超声波系统之换能器：
1.专业特制陶瓷芯片，发振平稳，输出稳定；
2.钛合金变幅杆，长时间工作频率亦无波动；
3.出力强劲，效率高。

魔术贴超声波分条机是理想的自动放料、自动收卷、自动标准分切的设备，超声波分条分切，切口整齐美观，自动封口，提高产品品质，备受众多厂家的青睐。

机器特点：

1.日本NTK系列换能器，功率强劲，稳定性好。

2.送料平整顺畅，收卷整齐且松紧可调。

3.超声波频率20KHZ，噪音极小。

4.控制电箱直观，易懂易学，操作简单方便。

5.速度可随意调整。

6.优质圆刀滚切，耐磨耐用。

7.可任意调换分切刀具且安装简单方便。

8.整机结构精巧，设计合理，外形美观。

细节展示：

1、清晰直观的控制操作界面。

2、精密的分切刀架刀具易调易换。

3、台湾进口超声波钢模经久耐用。

4、特制压板能保证产品的平整度。

应用行业：

魔术贴超声波分条机普遍运用于制衣服装行业、制鞋制帽行业、箱包制造行业、工艺装饰品行业、包装行业等等。

适用于：织带、布带、魔术贴、丝带、缎带、绸带等。

样板：

一、 基本描述

热切分条机是利用发热管加热刀具，将运行的布料分割成所需要的尺寸。

它的优点在于：分切后的布料无散口，无焦边，从而达到要求极高的布标效果。操作简单方便。

冷切分条机是利用剪刀剪切的原理，使用刀片与剪切块相互剪切，而将通过的纸质类材料剪切分条，它适用于锡卡纸类布标，薄胶片，易剪切无纺布布标等材料分条。采用组合尺寸的方法，灵活地分割出所需要的尺寸。

二、 主要参数

1、 整机功率：8.44KW(以50支发热管计)

2、 分切速度：1~20m/min

3、 分切宽度：10~200mm

4、 使用电源：三相220V

5、 机台尺寸：2800*1100*1700mm

6、 整机重量：1600KG

三、细节描述

1、电控箱
2、收废料架
3、收废料架支座
4、放料张力控制器
5、机架
6、检边平台
7、放料刹车：通过4来调节放料张力
8、放料张力控制器

32.热电偶支架
33.热分条刀支架
34.废料导向环
35.冷分刀导轨
36.分条刀具压力调节螺杆
37.压力调节螺杆支架

四、面板操作接口说明

1. 主机电源指示：开机主机电源，指示灯亮。
2. 主机电源关：关闭主机电源、其他按扭无效。
3. 主机电源开：开启主机电源，其他按扭可有效。
4. 对边指示：开启对边电源，指示灯亮。
5. 对边关：关闭对边电源，停止对边。
6. 对边开：开启对边电源，对边马达运行，可以检测布边缘。
7. 加热指示：开启加热电源，指示灯亮。
8. 加热关：关闭加热电源。
9. 加热开：开启加热电源，发热管开始加热升温。
10. 主机调速：可以自由调节主机的运转速度。
11. 停止：按下此按钮，主机运行停止。
12. 启动：按下此按钮，主机运行，然后可以进行调速。在手动状态下，此按钮可点动主机运行。
13. 运行指示：主机运行时，此灯亮。
14. 手动进刀：在手动状态下进刀总动。
15. 手动退刀：在手动状态下退刀总动。
16. 计数器：可以设置运行停滞不前止长度，以及所分切布料的长度。
17. 温控器：可设置发热度所加热的温度，以及显示当前的温度。
18. 手动/自动：手动与自动的切换按钮，在手动状态下，一些按钮操作有效，在自动状态下，按下启动按钮，刀架进行分切后主机开始运行，按下停止按钮，主机运行停止，刀架离开布料。

无纺/尘布分条机是在生产过程中根据不同需要而对宽幅材料进行切边、分切等的一种设备。其中无纺布分条机主要用于将宽幅卷材分切成各种适合生产需要的窄幅卷材，分条工艺包括放卷料和收卷料两个过程。放卷料和收卷料的张力控制是分条机的关键环节。本机是在原有电控系统的基础上增加了自动对边器控制，达到了理想的效果、提高了机器工作性能，使机器在高速运转中更趋稳定，收卷平整，操作简单方便，安全可靠，耐用性强。

二、主要用途

无纺/尘布分条机主要用于无纺布等宽幅卷材的切边或分切，将纸管内径为75㎜,无纺布外径为600㎜,长度为1600㎜以内的卷筒基材无纺布，分切成实际需要尺寸的若干卷，最窄可分切到18㎜的包边条。

三、主要机构

（一）机架部份
     采用厚钢板焊接而成牢固、角度平衡，使机器在高速工作状态下平稳。
（二）收卷部份
     收卷采用3英寸气胀卷轴与磁粉张力控制器收卷，此机分切包边条操作简单，最大收卷直径可达600mm。
（三）放卷部份
     放卷采用3英寸气胀放卷轴，最大放卷直径可达600mm，配有磁粉张力控制器和自动对边装置。
（四）切刀部份
     切刀可使用工业手术刀片或平刀式（美工刀片），刀距可调节到18mm-1600mm之间。
（五）主机部份
    主要采用5 KW电机，采用电子调速系统，使用时通过人工调节机器的速度。
（六）导辊部份
     整机采用镀铬钢管，每条经过动平衡处理。

六、使用注意事项

1、机台电源使用三相四线制（AC380V）且安全接地，以确保操作人员安全
2、开机前应首先把主机速度调到最低速度
3、安装刀片时应注意安全，以免刀片划伤
4、对机台需加油的地方应定期保养
5、主轴与圆刀使用无级变速系统，可做工高低调速及正反转切换控制。
6、配置双面磨刀系统，采用金钢石磨削，砂轮寿命可达两年之久，刀片不用拆卸。即可磨刀，刀片长期保持锋利，达到最佳裁切质量。并附有吸尘装量，保持布料及轨道清洁。

7、采用进口滚珠滑轨，平行推进切割宽度，配合进口精密滚珠丝杆及滑轨，控制切割宽度及0.1毫米，达到高精度切割。
8、采用进口滚珠滑轨，平行推进切割稳采用进口AC马达调整系统无级调整控制切割速度平移且不易磨损，达到高品质切条。
9、操作界面使用LCD中文显示屏，可直接输入几种载切割宽度和数量设定，并设有手动，自动转换功能。
10、采用快速放料设计，一步到位。上料下料只须一个动作即可完成。

机器特点：

1.采用厚钢板焊接而成牢固、角度平衡，使机器在高速工作状态下平稳；
2.整机采用镀铬钢管，每条经过动平衡处理；
3.放卷采用3英寸气胀放卷轴，最大放卷直径可达600mm，配有磁粉张力控制器和自动对边装置，；
4.收卷采用3英寸气胀卷轴与磁粉张力控制器收卷，分切操作简单，最大收卷直径可达600mm；收卷美观整齐；
5.切刀可使用工业手术刀片或平刀式（美工刀片）或圆刀，20mm-1600mm之间可调式刀具；
6.主轴与圆刀使用无级变速系统，可作为高低调速及正反转切换控制；电子调速系统，使用时通过人工调节机器的速度，方便简单；
7.配置双面金刚石磨削磨刀系统，砂轮寿命可达两年之久；不用拆卸即可磨刀，使刀片长期保持锋利；达到最佳裁切质量；并附有吸尘装量，以保持布料及轨道清洁；
8.采用进口精密滚珠丝杆及滑轨，平行推进切割宽度，进口AC马达调整系统无级调整和控制切割速度，从而达到高精度切割，精确度可控制在0.1毫米以内；
9.配备高精度纠偏装置系统，从而进一步保证切割精度；
10.中英文操作界面，LCD显示屏，可直接输入几种载切割宽度和数量设定，并设有手动/自动转换功能，使操作更加简单便捷；
11.采用快速放料设计，上料下料只须一个动作即可完成，有效降低生产中的劳动量，从而提高生产效率。
12.自动计数装置，一目了然。

参数表
