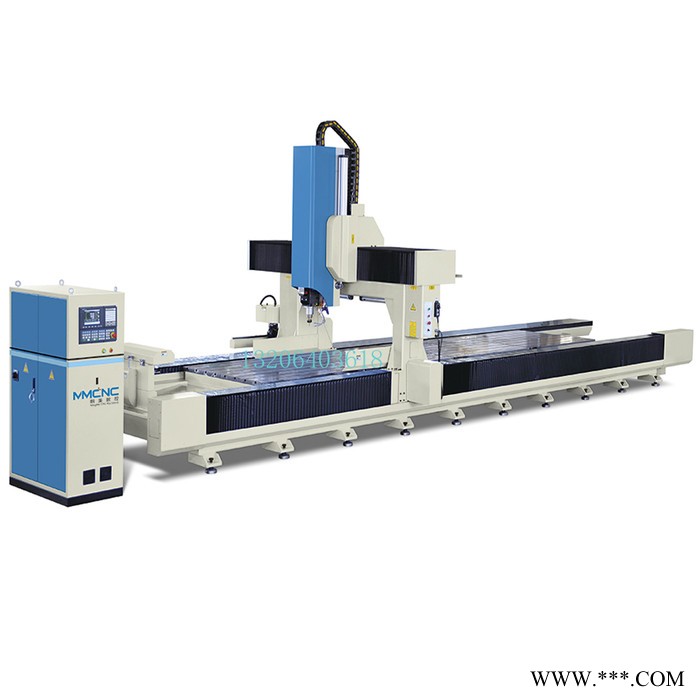

性能特点Equipment Advantages

◎适用于大中型模具制造，船舶，铝合金结构件的加工，轨道交通、汽车防撞梁、光伏、铝型材深加工等结构件的加工，是加工精度要求较高，形状复杂零件和模具行业、航空航天工业的理想设备。

◎采用台湾新代CNC数控系统控制，机床运动部分采用进口伺服电机和伺服驱动器，定位速度快，运行平稳。

◎数控系统配置文件存储单元，可储存上万个不同的加工程序文件，现场生产中操作者可自由调用，方便快捷。数控系统自身具备故障检测，断点恢复，断电恢复等功能，控制系统采用单元模块化结构，便于生产现场的维修和维护。

◎设备由于采用先进的CNC数控系统，该机可同时满足钻孔、铣削、攻丝及锯切等多种加工需求。

◎四轴摆头采用意大利自动换刀18.0KW主轴，可实现自动换刀功能，自动对刀功能。可实现不同规格的铝材加工。

◎换刀刀库采用斗笠式（8把）+直排式（8把）16把刀位，满足型材加工不同孔位快速换刀要求。

◎设有喷雾冷却功能，有效增加切削铝型材表面质量，增加刀具使用寿命。

◎研发设计的系统软件、后处理，满足不同工艺的精加工要求，操作方便。

◎可实现双工作区加工模式，即实现一区加工，一区拆卸工件。机床加工交替运行。

◎机床床身为整体重型焊接方式，数控铣床强力切削设计标准。经整体时效退火后，由数控加工中心整体加工而成，机床龙门结构采用整体焊接结构，相对通用机床具有加工精度高，结构稳定，使用年限长等诸多优点。

技术参数Technical Parameter

电源：380V 50HZ                                                              工作压力：0.6～0.8Mpa

总功率：26KW                                                                 电主轴功率：18.0kw

电主轴转速：24000r/min                                                   电主轴最大输出扭矩：10.4NM

耗气量：0.5-0.8Mpa                                                         刀库：8+8

刀柄规格：HSK-63F                                                          刀具最大安装长度：150mm

工作台面：T型工作台                                                          加工范围：7000x1500x800mm

加工行程：X7000mm                                                        进给速度：X50m/min

              Y1500mm                                                                       Y25m/min

              Z800mm                                                                         Z10m/min

定位：±0.05mm/500mm                                                 重复定位：±0.03mm/500mm

润滑：自动润滑系统                                                             冷却：    油雾泵

外形尺寸11000x3300x3060mm                                             重量：15000kg

主要元器件配置表：
