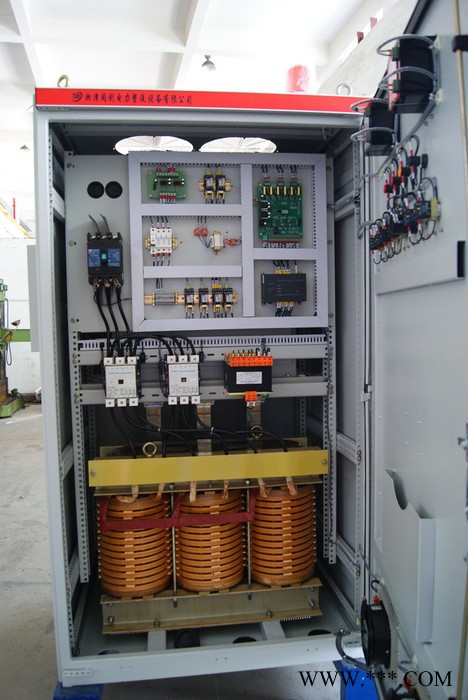

产品说明

  本系列产品是将三相380～460V工频电转变为电压电流大小可调、正负半波可调的50HZ交流电，亦可作为周期换向直流电源以及普通直流电源，适用于普通电镀、氧化、电解，是理想的一机多用电源设备。本产品有以下特点：（1）采用柜式结构、喷涂防护、外形美观、结构坚固。（2）元器件选用裕量大，过载能力强，电流转化效率高。（3）采用正反两组大功率可控硅作为换向电源时正反工作时间可以任意设定，正、反电流比例可任意调节。（4）交流输出时，可方便的调节正负半波的不对称比，满足工艺要求。

使用环境

1. 海拔不超过1000米。

2. 相对湿度不超过90%。

3. 装置运行地点无导电**尘埃及腐蚀气体或酸性气体。

4. 无剧烈振动和冲击，垂直斜度不超过5%。

5. 运行环境温度不超过+40度，不低于-10度。

6. 相对湿度变化率每小时不超过5%。

7. 装置停用期间环境温度不低于-40度。

8. 电网电源持续波动不超过5%，短暂波动（1分钟）不超过10%。

9. 交流电源的频率变化不超过2%，频率与网压变化不能同时发生。

产品设计、制造、装配、运行、实验符合的工业标准

JB/DQ 2113-84《电化学用整流变压器》

GB/T 18494.1-2001《工业用变流变压器》

JB/T 8636-1997《电力变流变压器》

GB/T 3859.1-93《半导体变流器-基本要求的规定》

GB/T 3859.2-93《半导体变流器-应用导则》

GB/T 3859.3-93《半导体变流器-变压器和电抗器》

GB/T 1504-1993《电镀用整流设备》

GB/T 8740-1998《电化学用整流器》

GB/T 13422-92《半导体电力变压器-电气试验方法》

GB/T 3539.4-93《低压熔断器-半导体器件保护用熔断体的要求》

IEC-146《国际电工标准》

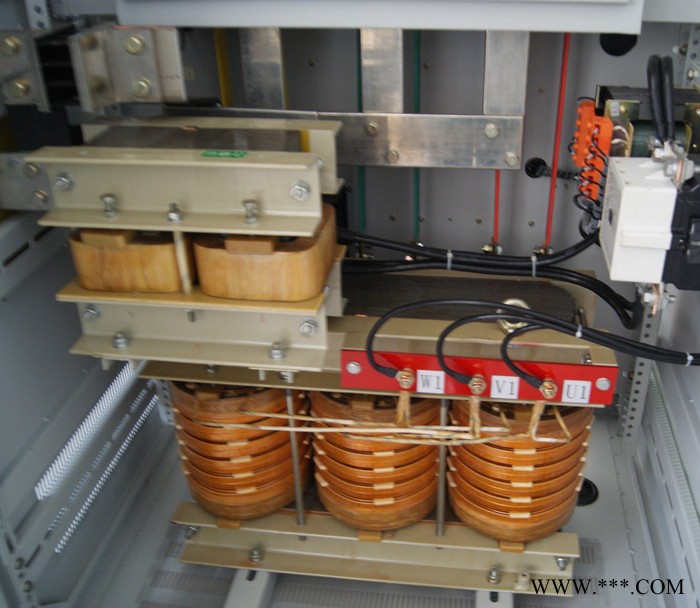

技术数据及特点

1、型号:KHJZ—   A/     V交、直流着色电源；

2、输入电源：三相交流 220/380～460V、50/60HZ.

3、整流方式：六相双反星（正反组).

4、额定输出直流电流:100～20000A；

5、额定输出直流电压:5～200V；

6、整流装置在额定运行情况下的效率不低于:96%；

7、输出频率：50/60Hz。

8、输出交流额定值：三分之一额定直流。

9、不对称交流调节范围：1:1-1:2-1:3（正/负、正/负-负、正/负- 负-负）连续。

10、周期换向时间：正向3-100S、反向1-40S（或另设计）。

11、稳流、稳压精度:≦±1%；

12、整流电路:双反星型可控硅整流调节；

13、数字PID调节,高速12位A/D转换；

14、完善的保护功能：具有直流过流、过压等各种故障保护及状态显示,同时具有散热风机故障、母排温度等保护功能；

图一

交流1:1
图二

交流1:2

图三

交流1:3
