| 跟水配比 | 1：5.5 |
|---|---|
| 固体含量 | 60% |
| 硬度 | 3-4H |
| 用途 | 电泳上色 |
| 包装 | 桶装 |
| 保质期 | 6-12个月 |
| 品牌 | 华泰 |
| 加工定制 | 否 |
| 按溶剂类型分 | 水性漆 |
温州华泰电泳设备
十年企业 专业制造
电泳设备、小型电泳设备流水线、电泳电源、电泳漆、电泳漆超滤设备、RO反渗透纯水设备、恒温设备、烘箱烘道设备、手自动流水线等 、 华泰一条龙服务！
全国咨询热线: 139-5878-9216 158-5878-8061
HT-57丙烯酸阴极电泳涂料产品说明
一、组成、特点和用途：
HT-57系列高装饰性丙烯酸阴极电泳涂料，主要由丙烯酸聚氨酯体系组成，包括装饰性阴极电泳清漆和各种色彩的染色漆，具有电泳性能好，不变黄，耐腐性强，耐厚性好等特点。
二、HT-57系列它是目前表面处理行业最具潜力的一种新型电泳涂料产品，广泛应用于装饰镀层和金属表面保护，如门窗把手、眼镜、打火机、手表、手机壳、首饰等装饰性行业及家用电器机械零部件、五金建材工具、轻工行业等，可以获得各种具有金属质感和艳丽色彩的保护层作用。
三、HT-57系列阴极电泳涂料为适应不同应用产品及不同客户的要求，提供了系列化的产品：有高温型、低温型、亚光型等，并为适应彩色涂膜的要求，还提供各种不同颜色的配套色浆产品。
四、技术指导
1、原漆性能
| 项 目 | 标 准 | 检 验 方 法 |
| 颜色及外观 | 浅黄色或透明液体 | 目测 |
| 固体含量 % | 60±2％ | GB/T6751-81 |
| 细度(μm)≦ | 10 | GB/T1725-89 |
2、施工工艺参数
| 项 目 | 标 准 | 检 验 方 法 |
| 固体含量 % | 10±2% | GB1725-79 |
| PH值(25℃) | 4.5±0.5(25℃) | 酸度计 |
| 电导率(μs) | 600±300μs | 电导率仪 |
| 施工温度(℃) | 25-30(℃) | 温度计 |
| 施工电压(V) | 20-80(V) | 可控硅电泳电源 |
| 电泳时间(S) | 20-60(S) |
|
| 固化条件(℃min) | 165±5 | (保温35-45 min) |
3、涂膜技术指标
| 项 目 | 指 标 |
| 光泽(60。) % | ≥90 |
| 硬度 H | ≥3-4 |
| 附着力(划格) | 100/100 |
| 盐雾测试 | 200h以上 |
| 耐水100℃ | 6h |
| 耐酸性， 5%H2SO4 | 36h |
| 耐碱性，0.5%NaOH | 36h |
五、操作参考
1、原液乳化
首先检测去离子水，确保电导率≦5μs (PH为6.7~7.5)
称取需要量的电泳漆原液放入搅拌桶中，开启搅拌机慢慢加入去离子水，去离子水在1：1情况下搅拌30分钟，在慢慢加入2份去离子水，继续搅8~12小时然后将搅拌好的电泳漆到入电泳槽中，补入离子水至漆:水=1:6，启动循环泵，熟化24小时即可试镀生产。
2、槽液的维护与管理
新开槽应熟化24小时后，确保工作液无微小气泡后才可正常使用。
使用时应检测工作液的固含量、电导率、PH值、找到最适宜的操作参数。
注意及时添加去离子水，定期补充溶剂和新漆，使工作液操作参数维持稳定。
3、常见故障及处理方案
| 现 象 | 可能产生的原因 | 对 策 |
| 彩 虹 | 漆膜太薄 | 提高电压、补新漆、提高槽温 |
| 桔 皮 | 离子污染，镀膜过厚 | 超滤，降低电压 |
| 水 迹 | 清洗水污染 | 换清洗水，降低固含量 |
| 火山口 | 表面有油污 | 加强工件预处理 |
| 针 孔 | 溶剂太少、酸当量过高 | 补加溶剂、超滤、补新漆 |
六、使用说明

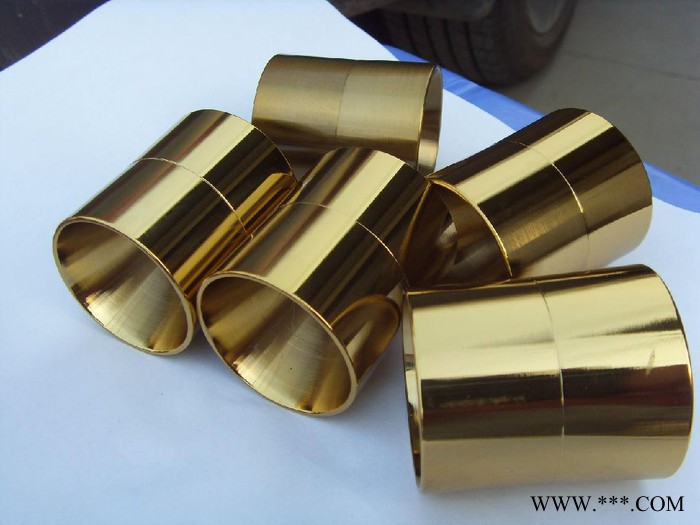

1、本电泳漆特别适合金属电镀后涂饰保护，予其高光泽 。
2、在清漆槽液中可添加相配套的水性色浆、油性色浆与原漆一起搅拌均匀可用。、
七、包装、储存、运输;
1、包装：朔料桶、20kg/桶。
2、存：5-35℃，6-12个月，超经过检验合格仍然可以使用。
3、运输：按非危险品运输。
