二、技术参数与特点

1).主要技术参数：

 额定输出直流电压           0 -300V

 额定输出直流电流           0 - 400A

 输入电源                   三相四线制（380±5%、外加一根零线）50-60Hz

 稳定电压稳定电流的精度     ±1%

 工作时间为                 0-9999分可任意设定（需在订货时说明）

 软起动时间                 0-180秒可调

 负载等级                   “I”

2)产品特点：

 具有自动稳定电压、稳定电流与软启动的功能，可避免大电流冲击；

 具有稳压限流的功能，整流器在稳压状态下工作时，若因负载变化使负载电流超过10%时，整流器自动处于限流状态；

 具有高可靠的过流、短路保护功能，当负载电流超过额定值的50%时，本机会自动封锁输出脉冲，动作时间10ms并保持到关机；

 具有缺相、超温等多种保护功能；

 本系列整流器附有远控箱或配有多台机器使用的中央控制系统（需在订货时说明）；

 主电路采用开关电源，集成控制板采用多种防腐措施；

 采用电脑CAD标准化设计，箱体喷磨砂塑，既防腐又美观。

三、工作原理

1） 主电路

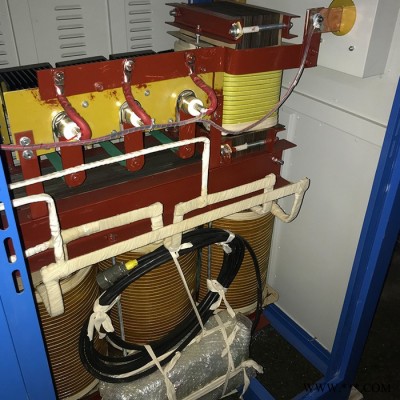

主电路变压器原边可控硅模块调压，副边为桥式整流，输出带平衡滤波电抗器，使设备输出低纹波，高效率。

2） 控制电路（控制原理图）

 控制电路从输出部份分别取出电压和电流信号，与稳压稳流方式进行比较，经PI调节运算信号由IC进行处理后，向开关器件发出控制信号调节脉冲宽度，使系统满足于使用要求；
