| 联系热线 | 135 0664 2389 |
|---|---|
| 别名 | 分切机 |
| 产地 | 浙江温州 |
| 分切速度 | 100m/min |
| 类型 | 分切机 |
| 收卷直径 | 900mm |
| 外形尺寸 | 1265*1030*600cm |
| 用途 | 切断 |
| 种类 | 分切机 |
| 重量 | 1000kg |
| 总功率 | 0.75KW |
| 品牌 | 嘉东 |
| 加工定制 | 是 |
| 收卷轴 | 分张力气胀轴 |
| 原料宽度 | 1000mm |
| 原料直径 | 1000mm |
采购热线 潘经理：135 0664 2389 欢迎咨询洽谈
分切机(四电机系统)技术参数
综述：JD-DFQ1300D4-2型电脑控制高速分切机，主要用来分切真空镀铝膜、镭射膜类薄膜等，具有自动化程度高，
生产效率高，产品精度高，无划伤等优点。是一台国内高水平的分切专用设备。
一、 技术参数：
1、 分切材料：真空镀铝膜、镭射膜类，12u-150u主要分切包装卷材
2、 原材料有效宽度：300mm-1200 mm
3、 收卷有效宽度：100mm-1200 mm
4、 机械速度：400m/min
5、 分切速度：350m/min（视产品材料工艺而定）
6、 放卷直径：￠800mm
7、 放卷锁紧： ￠3"、￠6"一体机械卡头（无轴放卷）
8、 下收卷直径：2X￠700mm
9、 收卷锁紧：￠3" 、￠6"气涨轴锁紧
10、 主电机：5.5kw矢量变频电机
11、 下收卷电机：2X5.5KW矢量变频电机
12、 放卷电机：4KW矢量变频电机
13、 废边风机：1.1KW三相电机（高压型）
14、 传动方式：同步皮带及三角皮带
15、 导辊：收卷￠100X1250 mm硬铝合金铝辊 HV700型，
放卷￠100X1300 mm硬铝合金铝辊 HV700型
16、 机械结构：铸铁及钢板
17、 纠偏范围：150mm 误差±0.5mm
18、 整机功率：约21kw AC380V 三相五线制
19、 整机重量：约4500KG
20、 外形尺寸：3000mm(长)X2600(宽)X1400(高)
二、 配置：
1、 主控：日本三菱公司PLC及北京昆仑人机界面，具有计米自动停机，剩余量自动检测，线速度自动调速。
2、 收卷结构：采用卸轴式，配3英寸、6英寸气涨轴各2条
3、 收卷张力：采用2X5.5KW矢量变频电机，安川变频器及三菱PLC联控，具有预张力系统，全自动锥度张力控制。
4、 放卷结构：采用无轴放卷带液压提升
5、 放卷张力：采用4KW矢量变频电机，安川变频器及三菱PLC联控，具有预张力系统，全自动锥度张力控制
6、 主电机：采用三相交流5.5KW矢量变频电机，安川变频器驱动
7、 纠偏：采用台湾普力源跟线系统
8、 执行及锁紧：采用气动方式
9、 牵引：采用S型牵引辊组
10、 低压电器：采用国产名优及进口
11、 气动元件：采用台湾亚德客
12、 传动：同步皮带及扁平皮带
13、 弧形展开辊：主动方式
14、 分切方式：摆压式分切系统 配10套
15、 采用表面恒压系统作收卷压辊
16、 配自动错边装置
三、 主要配置清单
| 产品名称 | 规格型号 | 品牌 |
| 主控PLC可编程器 | | 日本三菱 |
| 触摸屏 | PTC7026K | 北京昆仑 |
| 模块 | | 日本三菱 |
| 电机 | 矢量型 | ABB |
| 变频器 | 矢量型 | 日本安川 |
| 纠偏 | EPC | 台湾普力源 |
| 气动元件 | | 亚德客 |
| 滚动元件 | C3（动力级） | 日本NSK |
| 主动展平辊 | ￠120mm | 台湾合资 |
| 气胀轴 | ￠3″￠6″机械卡头（放卷） | 台湾 |
| ￠3″￠6″气胀轴（收卷） | ||
| 同步皮带 | | 中美合资 |
| 软木贴 | | 德国产 |
| 同步皮带 | | 中美合资 |
| 扁平皮带 | | 中美合资 |
| 精密调压阀 | | 日本SMC |
四、 商务报价
整机价位(含税含运费)：28万元(贰拾捌万元整)

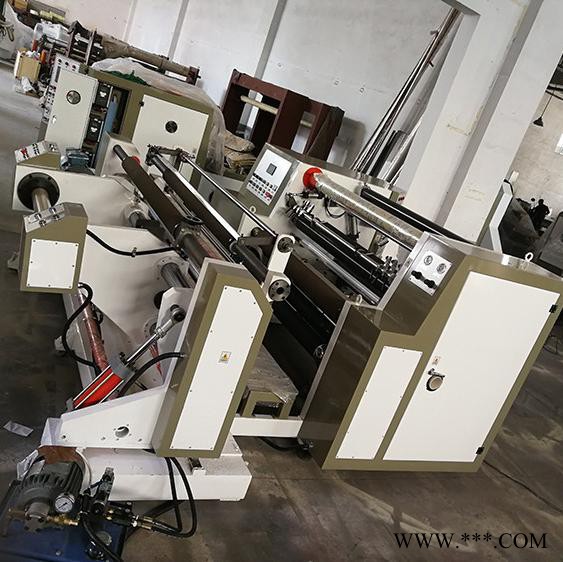

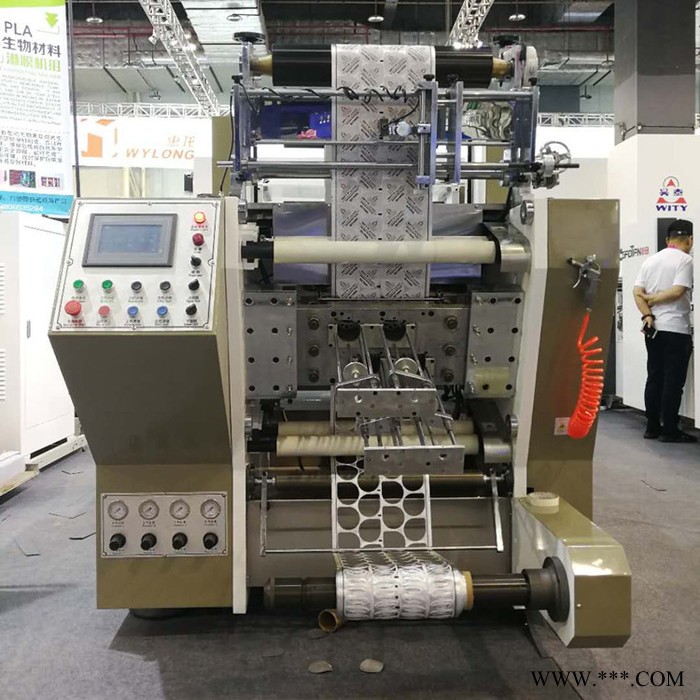

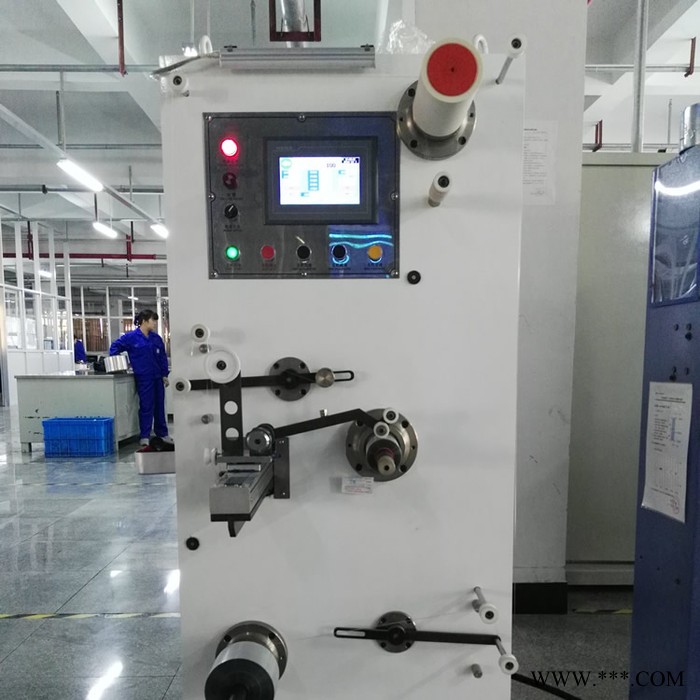

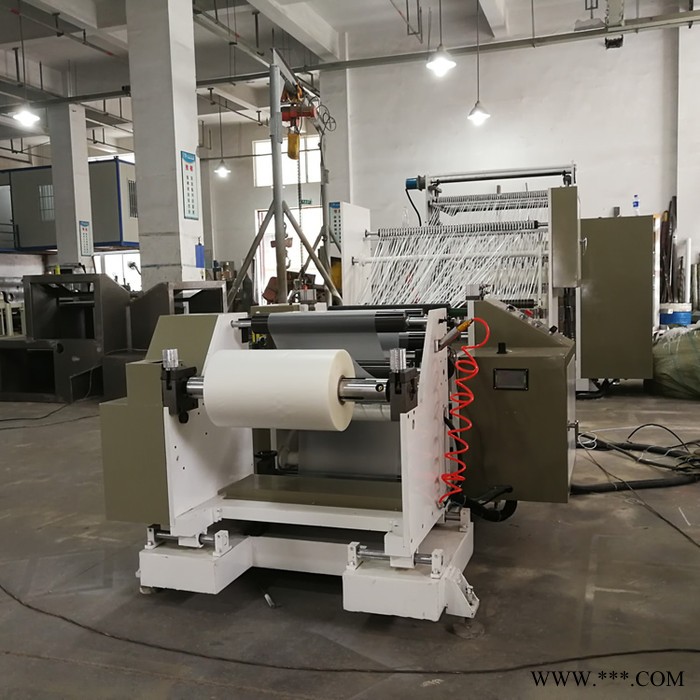

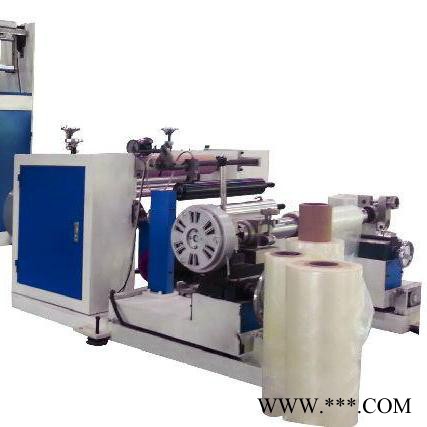

产品展示
