炉膛**高温度：950
**大电压：380（V）
起订：1台
供应：20台
发货：60天内
| 炉膛最高温度 | 950 |
|---|---|
| 最大电压 | 380（V） |
| 别名 | 井式渗碳炉 |
| 材质 | 硅酸铝 |
| 产地 | 江苏 |
| 产品类别 | 窑炉工业窑炉用保温材料 |
| 出口压力 | 常压 |
| 额定温度 | 1000（℃） |
| 工作室尺寸 | φ900×1200mm |
| 工作温度 | 900 |
| 功率 | 35KW-160KW |
| 规格 | CTZ-15 |
| 类型 | 回火炉 |
| 燃料 | 电加热锅炉 |
| 适用范围 | 表面渗碳 |
| 外形尺寸 | φ2200×2400mm |
| 销售方式 | 直销 |
| 装载量 | 1000 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 锅炉用途 | 工业锅炉 |
| 发货期限 | 60天 |
| 品牌 | 丹力 |
| 型号 | RQJ |
| 加工定制 | 是 |
| 质量认证 | CCC |
| 名称 | 单位 | RQ3-25-9 | RQ3-35-9 | RQ3-60-9 | RQ3-75-9 | RQ3-90-9 | RQ3-105-9 | |
| 额定功率 | kW | 25 | 35 | 60 | 75 | 90 | 105 | |
| 额定电压 |
| 380V、3相、50Hz | ||||||
| 额定温度 | ℃ | 950 | ||||||
| 加热元件接法 |
| Y | Y．Y | Y．YY | ||||
| 控温区数 | 区 | 1 | 2 | |||||
| 装料筐尺寸 | 直径 | mm | Φ300 | Φ450 | Φ600 | |||
| 深度 | mm | 450 | 600 | 900 | 1200 | |||
| 空炉损耗功率 | kW | ≤7 | ≤8 | ≤11 | ≤14 | ≤16 | ≤18 | |
| 空炉升温时间 | h | ≤2.5 | ≤3 | |||||
| 一次装载量 | kg | 50 | 100 | 150 | 220 | 400 | 500 | |
| 炉温均匀度 | ℃ | ±5 | ||||||
| 外形尺寸 | 长 | mm | ～1620 | ～1750 | ～1800 | |||
| 宽 | mm | ～1350 | ～1440 | ～1580 | ||||
| 高 | mm | ～2000 | ～2200 | ～2270 | ～2600 | ～2750 | ～2990 | |
| 重???量 | t | ～1.74 | ～1.91 | ～2.6 | ～2.96 | ～3.7 | ～4.0 | |

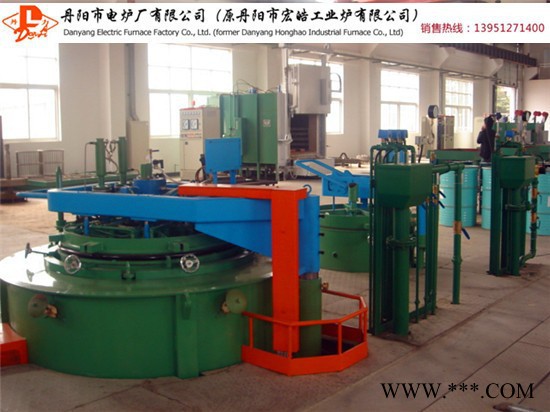

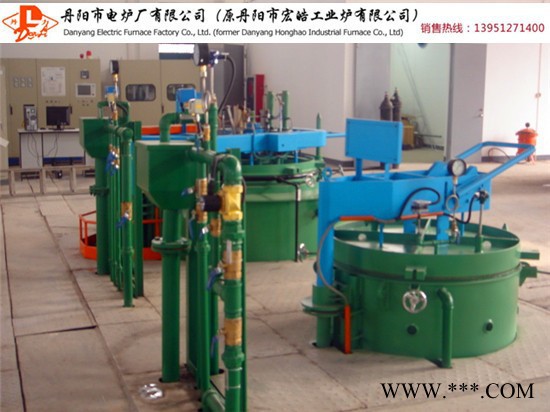

结构简介
本系列电炉外壳由型钢及钢板焊接而成，牢固可靠。内用各种耐火材料砌筑成竖井式炉膛，炉膛与炉壳之间间隙用硅酸铝耐火纤维及硅藻土散料充填隔热保温。加热元件采用高电阻合金丝绕制成螺旋状搁置在炉膛内的搁丝砖上，并用插口砖固定，通过引出棒引出炉体外与电源连接。炉罐是铸钢件，材质为铬锰氮耐热钢，搁置在炉膛内，上部外圈四周的封刀，与炉口的密封槽配合保温，不使炉内热量散发。炉罐内有铬锰氮耐热铸钢件装料筐，被处理的工件均放置在装料筐内。炉罐的密封采用油浸石墨石棉盘根密封。炉罐盖为铸铁件，用吊紧螺栓与炉罐压紧后，炉罐内外相互隔绝，形成一个密封体。
为了使被处理的工件均匀地加热，在炉罐盖上装有通风机装置，用来搅拌炉罐内的温度及气氛。在风扇轴中间有一防止漏气的密封装置，外通冷却水以防止风扇轴因受热变形而发生弯曲现象。
炉罐盖的升降采用10/25液压装置，压力油齿轮泵输出，经控制阀门输入液压缸，使升降轴带动炉罐升起。当炉罐盖下降时，只要将炉侧的手动阀门打开，液压油缸的压力油受炉罐盖重量的推动从另一管道送回储油箱，当炉罐盖下降到位后即关闭此阀门。升降轴上设有两个限位开关，当炉罐盖启动和上升到位后，即切断加热元件电源和液压装置电源。
渗碳剂的输入量由滴量器控制，渗碳剂在炉罐内因高温蒸发而生成渗碳气氛，其内部压力可用炉罐盖上的压力调节器进行调节。
在炉侧引出座处有热电偶，供测量炉膛内的工作温度之用。
