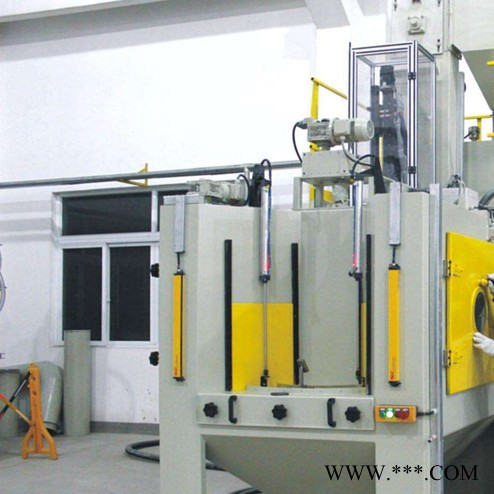

安柏品牌 铝型材喷砂机 自动喷砂机欢迎来电咨询

1）机体结构采用3mm钢板焊接而成，内外表面喷漆处理，颜色依客户要求。

2）喷砂系统主要喷枪、喷嘴、喷枪调节连杆组成，8支标准铝合金喷枪（配备8支碳化硼喷嘴）；气源压力要求为8kg以内，喷砂压力根据产品的加工要求设定；喷枪角度可任意调整。

3）回转系统由齿轮减速马达、4分割、传动轴、回转盘等组成；回转马达为1/2HP三相380V交流电，机台回转定位采用4分割结构、机台运行稳定、定位准确，使回转盘的加工工位能准确的定位于加工喷枪下。

4）小转盘转动系统由小转盘、调速电机、传动带等组成，一台1/4HP（1：20）的调速电机通过传动带带动加工工位的小转盘转动（转动速度0-70r/min可调）以达到产品整个外表面的加工要求。

5）喷枪摆动系统由1台1/4 HP(1:15)的减速马达带动（摆幅可调、运行喷砂时间可调）以达到产品加工的要求。

6）气源处理系统主要由调压阀、电磁阀、压力表等组成，每支喷枪都配备单独的气源处理件，因此每支喷枪的气压通断都可单独控制。

7）旋风分离系统由旋风分离筒、集尘机组成；旋风分离筒采用标准分离筒可有效分离砂材与粉尘同时使有用砂材循环使用；配备一台5HP湿式集尘机，既高效又环保。

   8）电控系统由采用PLC编程控制。电源为三相五线380V交流电（三相火线一条零线一条地线）。

   9）周边设备配置：空压机、干燥机（客户自备）

加工原理

    本机是通过将产品置于小转盘上，启动回转系统将产品转送到加工工位处，小转盘带动工件转动（以达到工件整个表面加工的目的），摆动电机带动喷枪摆动对转动的工件进行加工，加工时间到后自动将产品转送出来，取下产品并装上新的未加工产品后，回转系统再自动将产品转送到加工区形成一个连续的循环加工程序。

能源消耗

1.       集尘机电机        3.75KW

2.       转动电机          0.4KW

3.       摆动电机          0.4KW

4.       回转电机          0.75KW

5.       照明及控制线路    0.2KW

6.                      合计5.5KW

十、机台主要配件标准明晰

1、调压阀   GR30010JN   AIRTAC    8个

2、电磁阀   2V130—15   AIRTAC     18个

3、压力表     0-10KG      JYC      8个

4、防尘防爆灯   20W                  1盏

5、喷枪+喷咀              兆顺        8套

6、集尘机电机   5HP          1台

7、回转电机  1/2HP         晟邦     1台

8、摆动电机  1/4HP  1：15    晟邦   1台

9、转动电机 1/4HP  1：20    晟邦    1套

10、分割器     4分割                  1套

在小家电行业广泛使用，适用于盘类、圆柱类、方形工件的内外表面喷砂批量生产，特别适用于以下产品的大批量生产，玻璃灯罩、不粘锅、电炒锅、电饭煲、电水壶、豆浆机、发热盘、手电筒、烤盘、不锈钢洗手盆、通讯器材等工件。

.
