别名 | 蓄热式烧嘴 化铝炉 化铝炉控制柜 |
---|---|
材质 | 浇注料 |
适用范围 | 熔化废铝 熔化铝锭 |
外形尺寸 | 根据型号而定(mm) |
品牌 | 中威 |
型号 | 5-30吨熔铝炉 |
加工定制 | 是 |

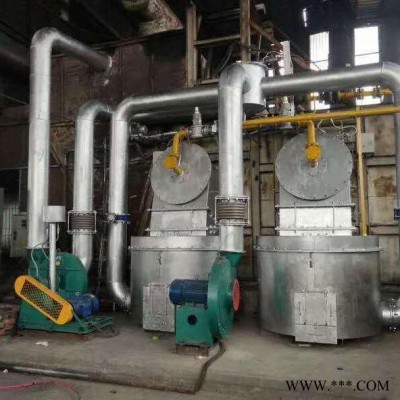

10吨蓄热式燃气熔铝炉:
一、主要技术参数:
1、炉体用途: 高温合金熔化
2、作业状态: 分段循环式作业
3、额定装料量: 10T
4、液池有效深度: 600mm
5、熔化速度: ≥3.5吨/小时(纯铝锭)
6、炉膛有效尺寸: 3670×2600×1500(长×宽×高)
7、炉门口尺寸: 1800×1350(宽×高)
8、烧嘴形式: 蓄热式熔铝炉专用烧嘴
9、烧嘴功率: 2000KW一对2只
10、烧嘴布置形式: 炉窑同侧墙布置
11、使用燃料: 天然气,热值≥8500KCal/m3
12、燃气炉前压力: 8-15KPa
13、最大燃气消耗: 250m3/h(带自动点火时)
14、工作温度: 1000-1200度
15、高炉温: 1250度
16、蓄热体材质: 陶瓷蓄热小球
17、空气预热温度: 高900度(炉温1200度时)
18、铝液升温速度: 100度/h
19、铝液温度: 900-1100度(可控、可调)
20、系统控制形式: 采用PLC自动控制
21、温度控制形式: PID
22、温控精度: ±5度
23、温控区域数: 1区
24、热负荷调节方式: 自动调节烧嘴启停及火焰大小
25、保温期炉温均匀性: ±20度
26、炉压控制形式: +10~+150 Pa微正压控制
27、炉门提升机压紧: 电动升降+自重压紧
28、助燃风机: 风量≥3150m3/h, 功率15KW
29、排烟风机: 风量≥4500m3/h,功率15KW
30、能耗指标: 60-75m3/T(纯铝锭、连续生产)
31、安全保护措施: 自动点火、炉膛温度超标报警、火焰自动
监测、熄火自动保护、燃气欠压漏气自动
保护、炉膛压力过高报警电机超载停电自锁系统等
二、系统要求:
本设备作为10T熔铝炉,其炉体设计、施工应满足我国相关火焰熔炼炉标准。本炉满足正常生产炉温1100度,高炉温1250度的需求。熔化速率不低于每小时3.5T(纯铝锭)。不间断生产时,熔化纯铝锭每吨耗气量不超过75m3天然气(根据杂质及合金含量不同而不同,杂质含量越高,耗气量越高)。
三、设计方案要点说明:
1.1中威公司独有技术开发的蓄热式熔铝炉专用直焰烧嘴,在烧嘴喷口、蓄热容积、燃烧控制等各处都做了优化设计,比普通烧嘴节能35%以上,节能效果显著。
1.2、蓄热烧嘴所用浇注料为本公司自己配方研制,使用寿命3年以上。
1.3、采用脉冲式燃烧技术,控温方式采用PID控制,强化炉内的传热,保证炉子温度均匀。
1.4、排烟方式为强制排烟,保证炉温、炉压稳定,确保温控、压控的准确性。
1.5、对炉子整个系统,包括天然气,助燃空气,炉压及排烟系统等,配备连锁保护,报警,自动加手动调节等,以保证炉子安全运行。
1.6、排烟温度在110-200度烧嘴运行时,保证排烟管道不会出水。
四、炉体结构特点:
1、炉体钢结构
使用12#槽钢做骨架,8mm钢板做面板,炉门架使用20#槽钢焊接成矩形立柱+横梁结构。炉底采用10mm厚优质Q235钢板及型钢加强焊接
而成,整个壳体形成一个网状的加固钢构,该结构具有承载力强、抗变形优异的特点,是大型熔铝炉的一种常用结构。
炉体外壳钢板表面作防锈处理并喷涂耐高温涂料,确保在使用过程中不起泡、不脱落、不开裂,保持设备整齐美观。
2、耐火材料结构:
2.1、炉底由230mm不沾铝浇注料、115mm防渗浇注料、230mm保温料构成,在保温料与炉底钢板间还有一层由20mm耐热纤维毯组成的绝热层。
2.2、液池内衬由不沾铝浇注料分块浇注,外加隔热板和保温棉,防渗、耐火、保温效果好。
2.3、液池以上炉墙由低水泥高强浇注料、保温料、高密度机制纤维板和纤维毯组成。
2.4、炉顶及炉门口、炉门:
炉顶为拱顶结构,内衬采用280mm低水泥浇注料、表面使用120mm的轻质保温浇注料+50~100mm高纯纤维毯,炉顶具有高强、耐用的优点。
炉门口采用莫来石质高强钢纤维耐磨浇注料,拱形浇注,具有高强耐磨与使用寿命长的特点。
炉门面向炉膛的一面使用190mm黏土浇注料+70mm轻质保温浇注料+90mm高密度机制纤维板组成。
3、炉门结构:
3.1、 采用电动升降倾斜式(25度)大炉门结构,炉口净空尺寸1800*1350, 以方便铝料的快速加入。
3.2、 升降: 配置升降电机、 链轮、 链条与配重桶, 采用电机直接提升配重桶, 简单可靠;采用远程摇控控制炉门上下。
3.3、 炉门口下部设置导渣板, 使铝渣顺利进入渣斗, 防止高温铝渣使炉体钢结构变形。
3.4、 密封: 炉门采用全钢结构厚钢板、 型钢与螺栓锚固的形式, 并采用炉门导轨与炉口靠近密封的形式(非完全密封)。
3.5炉子加料方式:
在炉口设置一个活动式加料槽,通过叉车加料至料槽并推至炉口内,此部分由需方自备。
五、燃烧系统:
1、烧嘴型式及布置:
按照熔炼炉的特点,熔炼室采用2000KW蓄热式熔铝炉专用烧嘴一组两只,同一炉墙布置。
2、燃烧系统配置:
每只烧嘴配有点装置(点火烧嘴)、火焰监测器,高压点火器、烧嘴控制器、大火电磁阀、燃气流量控制阀、点火电磁阀、点火空燃比例阀等组成脉冲燃烧系统。在天然气总管设有流量计,对天然气消耗量进行实时监测及统计。为保证天然气系统压力稳定,在流量计后安装调压阀从而保证烧嘴正常工作。每组烧嘴使用四通换向阀,来实现烧嘴的脉冲燃烧,使用电机变频器控制风机转速,来实现送风量及排烟量的大小。
3、燃烧系统特点:
3.1、使用高温助燃风,热风温度高可达900度,提高燃料利用率;3.2、脉冲式交替贫氧燃烧,降低NOx排放,真正属于低氮烧嘴。
3.3、烧嘴调节性能好(根据炉温及工艺曲线要求自动调节),适应各种升温速度的工艺要求;
3.4、更换 安装蓄热小球极其方便。
六、电气控制系统计控方案:
1、炉温单区控制,每室共设1个温区,即炉膛温度温控点,炉膛温度使用S型热电偶检测.
2、根据设定温度及工艺曲线,自动调节天气流量及助燃风量、排烟量的大小,从而改变火焰大小,准确控制温度。
3、燃气的压力、流量和累积流量(需加装流量计);
4、炉膛压力选用微差压电容式压力变送器检测,使用数字控制排烟风机流量,自动调节炉膛压力;当换向时炉膛压力波动较大时,还设有辅助电动闸阀排烟通道,以瞬时排烟的方式调节炉膛压力;
5、天然气、助燃空气及压缩空气压力采用压力开关检测,并通过传感器输送数据,超限报警;(配置声光报警)
6、烧嘴选用专用的PLC烧嘴控制单元进行控制,该控制单元具有手动、自动、系统切换、自动程序点火、火焰监测、熄火保护声光报警、紧急截断等功能;
七、燃烧控制:
采用专用的烧嘴控制器来控制高速烧嘴的自动点火、火焰检测、熄火保护报警,并接受PLC的指令控制烧嘴输出大、中、小火,火焰无级调节,从而达到自动点火、自动控温的目的。该烧嘴控制器可在现场单独按比例组织燃烧也可实现手动操作。该系统可在控制室内进行集中控制(需配数据总线及计算机,由用户选择,本加热炉为现场控制系统)。启动控制柜上的按钮开关点火,现场燃烧大小火比例由烧嘴控制器预调,燃烧加热和温控速率调节由温控单元控制,自动进行。
八、故障报警系统及安全控制:
1、报警系统:
故障系统会自动记录发生故障的时间、事件,并通过声光提示。当工况变化较大或其它原因而熄火时,系统会立即关闭燃气紧急切断阀,并用声光提示烧嘴熄火,然后根据系统设定重新自动点火或等待操作者指令。当重新点火不成功或在规定的时间内多次熄火时,系统会自动提示烧嘴工作异常,这时操作者应适当调节嘴前硬件装置。
2、安全控制:
点火时,系统首先进行炉膛吹扫,清除炉膛内的可燃余气,通常吹扫时间为2~3分钟,可调。吹扫后,点装置开始点火,点火成功,火焰检测检测到点火正常,才会开启燃气主管道阀门,进行正常燃烧。如点火不成功,系统会自动点火三次,如还不成功,系统会自动开启第2次吹扫程序,已确保安全。
在遇突发事件,如停电等,停气等,系统会在一时间,关闭紧急截断总阀及各烧嘴电磁阀。对于在使用过程中,天然气压力过高或压缩空气压力过低时,系统首先会发出声光报警,提示操作者调整压力,当天然气压力继续升高(一般设定为16KPa),压缩空气压力低于3.5MPa时,系统同样会启动紧急截断程序,截断天然气供应,停止加热炉工作。
炉膛压力过高时,当压差超过300Pa时,系统会发出声光报警(换向时的瞬间波动不会报警),超过500Pa时,系统启动紧急截断程序。
总之,系统自动实现点火、炉膛温度超标报警、火焰自动监测、 熄火自动保护、燃气欠压漏气自动保护、炉膛压力过高报警/保护、电机超载、停电自锁等等。
九、触摸屏(可选工控机集中控制):
选用10吋触摸屏,在屏上可实现模拟控制开关按钮、执行元件组态处理,并可在线生成温度控制设定值、实际值等的曲线,储存必要的工艺设定参数和温控曲线。
操作者可以通点击屏幕选屏幕菜单、更改设定参数、控制升温速度等等;可通过屏幕观察系统运行情况和各种参数,实现对炉子的控制操作。加热炉的参数,均可使用U盘进行拷贝。
十、卖方的责任及义务:
1、炉体、燃烧及控制系统的设计、制造、安装、运输、调试至正常运转;
2、提供设备相关的配套服务包含:技术培训、配合验收、质量保证、售后服务等;
十一、买方的责任及义务
1、提供燃气供应压力介于8kPa至15kPa的天然气源接至炉旁指定地点。
2、提供合格的40kW电源接至电控柜进线开关处,电缆规格YJV-3×25+1×16。
电控柜至蓄热燃烧设备的安装距离不超过15米,超出部分的线缆由买方提供。
3、提供现场施工所需电焊机、风割等安装工具,以及焊条、氧气、乙炔等易耗件。
4、提供现场设备安装所需要的起重吊机等设备,费用由需方负担。
5、提供供方现场施工人员的生活食宿,费用由需方负担。
十二、验收及售后服务:
1、供方在设备安装调试完毕点火成功,并生产7天,即视为本套设备合格。
2、如根据相关法律法规规定,设备应依法向有关监管部门报检的,由需方与相关部门联系,与供方无关。
3、本套设备点火成功并生产7天后,即进入为期12个月的免费质保期。
4、在进入保修期前,设备在使用方场地上毁损、灭失之风险由使用方承担。
5、免费保修期:炉体耐材和钢构、管路及电气部分免费保修期为12个月,炉口、炉门、炉底、热电偶、蓄热球等易损件和耗材质保6个月。自设备点火成功并生产7天开始计算。如因使用方原因,不能立即投入生产,则点火成功30天后,同样视为本设备合格,进入质保期。
6、免费保修期内,本套设备出现任何质量问题,销售方应于使用方报修后12小时内响应,48小时内抵达现场。维修费用包括但不限于材料、人工及差旅费用均由销售方承担。
7、超出免费保修期后,销售方同样提供优质的维修服务,所有费用按成本收取。
8、烧嘴浇注料质保3年
9、对操作人员进行培训,并提供上岗证。
10、提供完整的产品使用说明书和合格证。
十三、耗气量验收标准:
1、燃料热值≥8500kcal/N·m3。
2、连续生产第四炉后测试,以投料量计。
3、投料时炉料必须准备好,快速加料。
4、验收气耗生产过程为从点火起至铝液温度950度。
5、按供方指定操作方法操作。
