| 可剪板厚 | 20 |
|---|---|
| 可剪板宽 | 2500 |
| 喉口深度 | 100 |
| 电机功率 | 30 |
| 外形尺寸 | 3370*2015*2575 |
| 产地 | 安徽 |
| 动力类型 | 液压 |
| 规格 | QC11Y |
| 重量 | 8200 |
| 剪切次数 | ≥7 |
| 品牌 | 锦锻 |

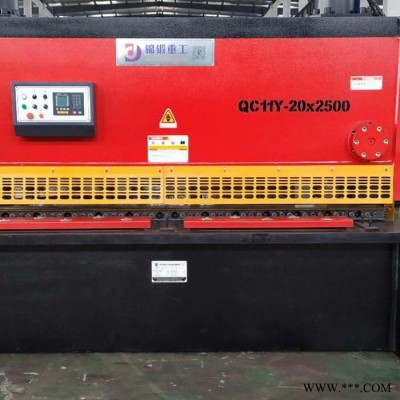

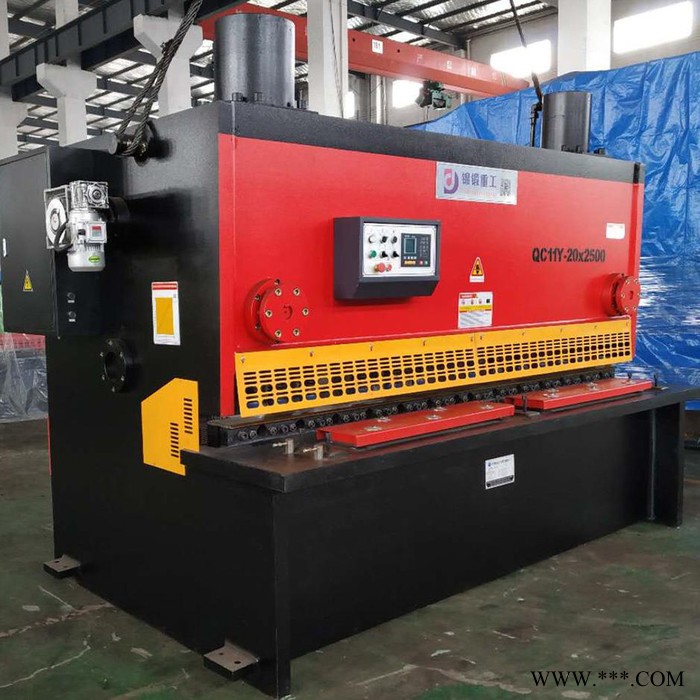

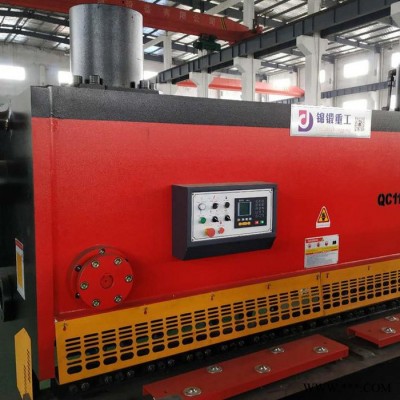

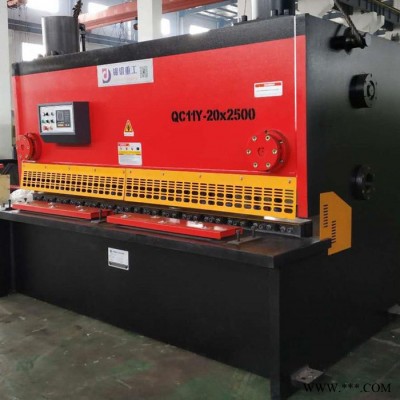

| 型号 | QC11Y-20*2500 |
| 加工定制 | 是 |
| 可加工尺寸 | 2500 |
| 质量认证 | ISO9001-2000 |
一 Q11机械剪板机技术参数
| 型号
| 可剪板厚 | 可剪板宽 | 行程次数 | 剪切角 | 后挡料距离 | 电机功率 | 外形尺寸 |
|
| mm | mm | 次/min | o | mm | KW | L×W×H mm |
| 3×1200 | 3 | 1200 | 20 | 2o50′ | 350 | 3 | 2015×1500×1300 |
| 3×1300 | 3 | 1300 | 20 | 2o50′ | 350 | 3 | 2115×1500×1300 |
| 3×1500 | 3 | 1500 | 20 | 2o50′ | 350 | 3 | 2515×1500×1300 |
| 4×2000 | 4 | 2000 | 20 | 1o30′ | 500 | 5.5 | 3200×1300×1610 |
| 4×2500 | 4 | 2500 | 20 | 1o30′ | 500 | 5.5 | 3580×1300×1610 |
| 4×3200 | 4 | 3200 | 20 | 1o30′ | 600 | 7.5 | 4380×1900×1600 |
| 4×4000 | 4 | 4000 | 20 | 1o30′ | 600 | 7.5 | 4650×1820×1700 |
| 6.3×2000 | 6.3 | 2000 | 24 | 2o | 500 | 7.5 | 3180×1765×1500 |
| 6×2000 | 8 | 2000 | 24 | 2o | 500 | 11 | 3180×1765×1500 |
| 6×2500 | 6 | 2500 | 24 | 2o | 500 | 7.5 | 3680×2220×2020 |
| 6×3200 | 6 | 3200 | 20 | 1o45′ | 650 | 7.5 | 4300×2250×2150 |
| 8×2500 | 8 | 2500 | 20 | 2o30′ | 650 | 15 | 3680×2250×2450 |
| 13×2500 | 13 | 2500 | 30 | 3o | 700 | 11 | 3680×2330×2500 |
二 性能与特点
1. 第二代液压剪板机
2. 采用钢板焊接结构，通过振动时效消除应力，有很好的钢性和稳定性
3. 采用三点支承滚动导轨，消除支承间隙，提高剪切重量
4. 刀片间隙用手轮调整，迅速，准确，方便
5. 矩形刀片，四个刃口均可使用，使用寿命长，剪切角度可调，减少板料扭曲变形
6. 上刀架采用内倾结构，便于落料，并且提高工件的精度
7. 具有分段剪切功能，具有灯光对线功能
8. 机动后挡料，数字显示
9. 后挡料由剪板机专用数控系统控制
三 产品主配置
1：数控系统 E21S南京埃斯顿公司
2：主电机 马鞍山双塔
3：液压系统 德国Rexroth
4：齿轮泵 美国sunny（海特克）
5：密封件 瑞典SKF
6：电器元件 法国 Schneider
7：刀片 上海久锋6CrW2Si
8：轴承 哈尔滨轴承（热装）
9：后挡料 滚珠丝杆直线导轨
