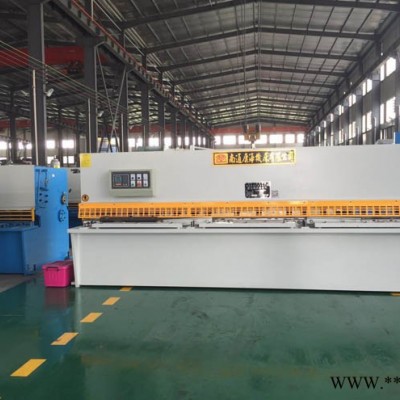

机械剪板机/QC12Y-6×4000 液压摆式剪板机

产地	江苏
动力类型	液压
品牌	康海
型号	QC12Y-6×4000

性能与特点：

本机采用液压传动，摆式刀架整体焊接结构，剪切精度高，使用性能好，特别适于汽车制造、灯杆行业。上下刀口间隙，由手柄调节，刻度盘显示数值，调整轻便迅速，正确可靠。刀架行程可无级调节，设有灯光对线装置，挡料尺寸数字显示，使用方便。

一、整机结构 整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。 二、技术与工艺

剪板机后挡料	剪板机阀组

1、 本机属新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。 2、结构件采用喷丸方式除锈，并喷涂防锈漆； 3、机床的机架、上刀架、工作台等主要件均利用国内品牌的数控大型落地镗铣床精加工而成，保证了主机的各项几何精度。 4、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。 5、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。 6、 蓄能器回程平稳、迅速，改变了传统的储气筒的结构，杜绝氮气泄露的情况。 7、 上刀片菱形，下刀片矩形，材质9CrSi，硬度好、寿命长。 8、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。 9、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。 10、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。 11、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。
部分配套件供应商 油缸主要密封圈：日本华尔卡                  主控电气元件：西门子（苏州） 液    压    阀：海门新力阀组                油        泵：上海优质油泵 刀          片：上海金山优质刀片         电        机：南通恒力电机

技术参数：

规格型号	剪板尺寸  (T×W)(mm)	剪切角	空行程次数 (次/分)(Time/min)	后档料架调节范围 (mm)	主电机功率(KW)	外形尺寸  (mm)
QC12Y-4×2500	4×2500	1 o 30'	≥18	20-600	5.5	3120×1460×1500
QC12Y-4×3200	4×3200	1 o 30'	≥14	20-600	5.5	3820×1720×1620
QC12Y-4×4000	4×4000	1 o 30'	≥10	20-600	5.5	4620×1850×1700
QC12Y-4×5000	4×5000	1 o 30'	≥10	20-600	7.5	5786×2200×2160
QC12Y-6×2500	6×2500	1 o 30'	≥18	20-600	7.5	3140×1540×1570
QC12Y-6×3200	6×3200	1 o 30'	≥14	20-600	7.5	3840×1660×1620
QC12Y-6×4000	6×4000	1 o 30'	≥10	20-600	7.5	4645×1850×1700
QC12Y-6×5000	6×5000	1 o 30'	≥10	20-750	11	5786×2200×2160
QC12Y-6×6000	6×6000	1 o 30'	≥7	20-800	15	6900×2570×2280
QC12Y-8×2500	8×2500	1 o 30'	≥14	20-600	11	3140×1540×1570
QC12Y-8×3200	8×3200	1 o 30'	≥10	20-600	11	3840×1660×1620
QC12Y-8×4000	8×4000	1 o 30'	≥8	20-600	11	4664×1880×1720
QC12Y-8×5000	8×5000	1 o 30'	≥7	20-600	15	5786×2252×2310
QC12Y-8×6000	8×6000	1 o 30'	≥5	20-600	15	6900×2570×2280
QC12Y-10×2500	10×2500	1 o 40'	≥11	20-800	15	3205×2000×1890
QC12Y-10×3200	10×3200	1 o 40'	≥10	20-800	15	3905×2000×1890
QC12Y-10×4000	10×4000	1 o 40'	≥8	20-800	18.5	4705×2150×2000
QC12Y-12×2500	12×2500	1 o 40'	≥11	20-800	18.5	3245×2042×1900
QC12Y-12×3200	12×3200	1 o 40'	≥10	20-800	18.5	3945×2042×1900
QC12Y-12×4000	12×4000	1 o 40'	≥8	20-800	18.5	4745×2192×2050
QC12Y-16×2500	16×2500	2 o 20'	≥8	25-800	18.5	3245×2180×2000
QC12Y-16×3200	16×3200	2 o 20'	≥7	25-800	18.5	3945×2477×2035
QC12Y-16×4000	16×4000	2 o 20'	≥5	30-800	18.5	4850×2350×2300
QC12Y-20×2500	20×2500	2 o 40'	≥6	20-800	30	3260×2452×2000
QC12Y-20×3200	20×3200	2 o 40'	≥5	30-800	30	4150×2450×2300
QC12Y-20×4000	20×4000	2 o 40'	≥4	30-800	37	4855×2600×2400
QC12Y-20×5000	20×5000	2 o 40'	≥4	20-800	37	5900×3000×3300
QC12Y-25×2500	25×2500	3 o	≥5	40-800	37	3500×2500×2360
QC12Y-25×3200	25×3200	3 o	≥4	40-1000	37	4200×2500×2400
