机器型号： |
M260 |
|
工作台行程(左右*前后) |
560*275mm |
|
工作台面尺寸（长*宽） |
500*250mm |
|
砂轮轴中心至工作台面尺寸 |
465mm |
|
工作台左右液动速度 |
—————— |
|
砂轮轴转速 |
2800转/分 |
|
砂轮尺寸（外径*宽度*内径） |
Φ200*16*Φ32mm |
|
横向手轮进给量 |
3mm/转 |
|
0.02/格 |
|
|
砂轮垂直进给量 （机动） |
约140mm/分 |
|
砂轮垂直进给量 （手动） |
0.15mm/转 0.005mm/转 |
|
电机总功率 |
1.26kw |
|
砂轮电机功率 |
1.1kw |
|
油泵电机功率 |
—————— |
|
垂直升降电机功率 |
0.12kw |
|
冷却泵电机动率 |
0.04kw |
|
磁吸盘尺寸（长*宽） |
400*200mm |
|
加工面对基面平行度 |
0.005/100mm |
|
机床外形尺寸（长*宽*高） |
1500*1100*1700mm |
|
机床总重量（约） |
900千克（净） |
|
1000千克（毛） |
|
|
包装箱外型尺寸（长*宽*宽） |
1340*1130*1960mm |
|
规格 |
|
单位 |

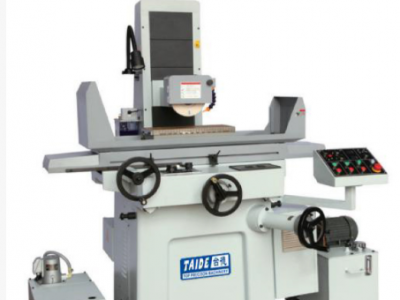

TD-M260A |
|
|
能力 |
工作台工作面积 |
mm |
500×260 |
|
|
工作台左右移动量 |
mm |
540 |
||
|
工作台前后移动量 |
mm |
275 |
||
|
工作台面到主轴中心距离 |
mm |
470 |
||
|
工作台面承重重量 |
kgs |
120 |
||
|
工作台 |
工作台速度 |
m |
5-23 |
|
|
工作台T型槽 |
mmXN |
14×1 |
||
|
工作台导轨 |
|
-V-平 |
||
|
前后自动进给 |
mm |
0.1-8 |
||
|
前后手轮进给 |
1格 |
mm |
0.02 |
|
|
1圈 |
mm |
3 |
||
|
前后快速进给 |
50HZ |
mm |
790 |
|
|
60HZ |
mm |
950 |
||
|
砂轮
|
砂轮尺寸 |
mm |
φ205×6～ 20×31.75 |
|
|
主轴转速 |
50HZ |
mm |
2850 |
|
|
60HZ |
mm |
3360 |
||
|
上下结构 |
上下手轮进给 |
1格 |
mm |
0.005 |
|
1圈 |
mm |
0.14 |
||
|
上下快速移动量 |
M/min |
140 |
||
|
马达 |
主轴马达 |
HXP |
2×2 |
|
|
上下驱动马达 |
HXP |
80W |
||
|
油压马达 |
HXP |
1×4 |
||
|
前后马达 |
HXP |
40W |
||
|
冲水马达 |
HXP |
1/8×2 |
||
|
尺寸 |
机器高度 |
mm |
1750 |
|
|
占地面积 |
mm |
1650×1450 |
||
|
净重 |
kgs |
1200 |
||
|
毛重 |
kgs |
1300 |
||
