| 产地 | 浙江绍兴上虞 |
|---|---|
| 处理风量 | 50000m3/h |
| 规格 | 5000*2300*2380 |
| 净化率 | 95% |
| 类型 | 冷轧机排烟系统配套油雾净化机 |
| 适用领域 | 环保 |
| 售后服务 | 终身保固 |
| 种类 | 冶金行业冷轧机配套油雾净化机 |
| 执行质量标准 | 国标 |
| 空气净化技术 | 机械式过滤 |
| 经营模式 | 生产加工 |
| 品牌 | 鑫诚 |
| 型号 | YWJC |
| 加工定制 | 是 |
| 质量认证 | CE |
| 适用星级 | 五星级 |

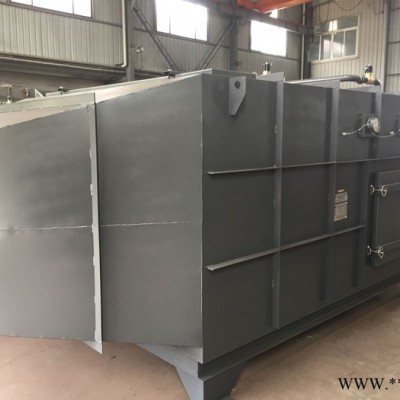

冷轧机排烟系统油雾净化机
(一).设计依据、执行标准
1.《中华人民共和国环境保护法》；
2.《中华人民共和国大气污染物防治法》；
3.《大气污染物综合排放标准》（GB16297-1996）；
4.甲方提供的有关资料。
(二).设计通风量、浓度气量：根据贵方提供的基础资料及治理要求，结合我公司在油雾烟气领域的技术优势和成功经验，特选用YWJC-03型油雾器，可确保生产过程产生的油雾得到有效净化，实现达标排放。
根据甲方轧机排烟系统资料，烟雾是由冷轧机冷却（浮化油）钢板时产生的油雾，油雾中带有油及部分水蒸汽，本方案确定设计参数如下：
1. 风量： 30000m3/h；
2. 温度：200C～400C；
3. 浓度：油烟30～100mg/ m3；
4. 净化效率：≥95%
5．处理后的含油浓度小于10mg/Nm3
6．噪音小于90分贝。
(三). 治理工艺选择l 平整产生的油雾特点：
平整过程中用平整液作为冷却液，平整加工中产生大量的油雾气体（属水溶性油雾），此类油雾的成份主要有三部分组成：部分是雾状的浮化液，颗粒范围在20um-3um之间，所占比例较大，占总油雾量的96%以上，第二部分是加温后产生的水蒸气，还有一部分是加温后产生的气溶胶气体，颗粒范围在0.01-5um之间，占总油雾总量的很小一部分，油雾温度在60--80℃之间，浓度150-250mg/m3。
l 选用机械分离法：
YWJC系列除油雾器采用多级机械过滤技术，科学的组合，模块化的布置。分粗过滤和细过滤，过滤层立体结构布置。
本法是把油雾烟气直接导入机械式除雾器，除雾器内放置大量的金属除雾网，通过气流碰过滤丝网，把雾滴粘结下来，在过滤网内凝结成大油滴，然后在重力的作用下回流到集油盘中。该类除雾器采用专用的微米级该网过滤器能有效的处理3um以上雾滴。由于是纯机械式的过滤，设备运行稳定可靠，适用于油雾量大，长时间工作的场合。适合于各种水溶性、纯油性油雾的回收处理。
l 设备选型：
A、设计风量为30000 m3/h，烟气温度为200C～400C，浓度为30～100mg/ m3。
根据生产废气的总体通风量、排放浓度和温度等设计参数，设置一套YWJC-05型除油雾器，可确保生产过程产生的油雾得到有效净化，实现达标排放。
鑫诚YWJC系列除油雾器是我公司在引进韩国主体技术并进行了广泛的调查研究和实践应用的基础上，选用美国技术的优质机械除雾器，经过精心设计、成功开发出其净化效率高、能耗小、运行成本低的高性能油雾烟气净化设备，除油雾烟气效率达到95%以上，是级重点新产品，并获得三项成果。
l 鑫诚YWJC系列除油雾器说明
1. 工作原理：
YWJC系列除油雾器采用多级机械过滤技术，科学的组合，模块化的布置。
油雾废气进入过滤器后，先进入10um级的过滤装置，滤除10um以上的颗粒及油雾，此级过滤的油雾量最大，然后进入5um级的过滤装置，滤除5um以上的油雾颗粒，之后再进入3um级的油雾过滤装置，经过这三级过滤后，可以很好去除废气中的油雾，收集效率达到95%以上。三级过滤网捕集的油雾在过滤网上聚积后，回流到积油盘中。随着使用时间的增加，在三级油雾过滤网上会沉积部分油雾及灰尘，设备在各级过滤装置上设置有清洗系统，由PLC控制多个电磁阀，用蒸气对过滤层进行逐块清洗。清洗的方式分为定期清洗或压差控制清洗。（清洗时必须停机）。
设计过滤流速：1.97m/s
滤层结构形式：分粗过滤和细过滤，过滤层立体结构布置。
过滤网的使用周期为4-6年，根据用户实际使用情况而定，有的则达10年以上。
2、设备维护：
定期清洗：根据使用情况设定清洗周期（一般推荐一个月清洗一次，或根据实际情况定），只需按下按钮，PLC控制多个电磁阀自动完成清洗。
压差控制清洗：差压值确定一般是空负荷运行时风阻+500Pa,待达到差压值时设备预警（反馈一个开关量），这时再按下按钮，PLC控制多个电磁阀自动完成清洗。
3、废油的回收处理：
除油雾器收集的油水，通过简单的油水过滤装置过滤后，可以回收使用，或直接排入集水坑，亦可按用户根据实际情况而定。
4. 适用场合:
各种水溶性油雾回收
用平整液作为冷却液的油雾
l 治理方案说明：

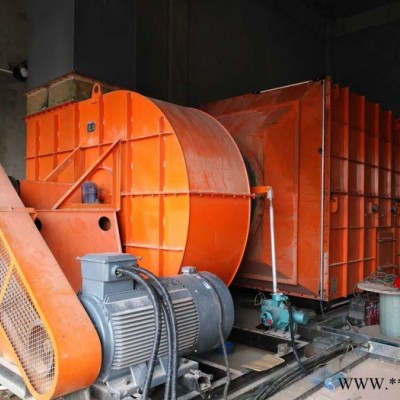

油雾由集烟罩收集通过管道送入除油雾器，由风机提供动力。净化的主要工艺采用机械分离除雾技术，具体见工艺图。详细方案见后图。
l 主要设计参数：
A、除油雾器
1. 处理风量：30000m3/h
2. 废气含油浓度：30-100mg/ m3
3. 废气温度：20-40℃
4. 排气筒高度：≥25m
5. 总净化率：≥95%
6．处理后的含油浓度小于10mg/Nm3
7．噪音小于90分贝。
l 现场安装条件：
工业蒸汽：4-6kg/cm2，DN50
电源：220V，4KW
五、供货范围：| 序号 | 设备及材料名称 | 规格型号 | 单位 | 数量 | 生产厂家 |
| 1 | 除油雾器主体 粗过滤机组 细过滤机组 | 粗过滤：不锈钢纤维及纤维丝 细过滤：不锈钢纤维及纤维丝、吸油毡等 | 套 | 1 16 16 | 鑫诚 |
| 2 | PLC微电脑控制箱 | LG及组件 | 套 | 1 | 定制 |
| 3 | 自动清洗装置 蒸汽喷嘴 电磁阀 蒸汽配管 | 铸钢 | 套 | 1 64 8 | 鑫诚 国产 |
| 4 | 压差表 |
| 只 | 2 | 国外品牌国内生产 |
| 5 | 离心风机 | 4－68-8C | 台 | 1 | 国内品牌 |
| 6 | 风机软接 | 900，1000 | 个 | 2 | 鑫诚 |
| 7 | 减震器 |
| 个 | 1 |
|
