技术参数 |

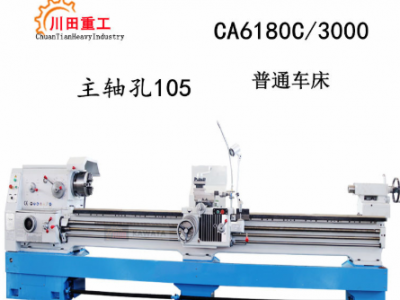

CA6180 CA6180B CA6180C |
CA6280 CA6280B CA6280C |
|||
|
床身工件直径 |
800mm |
||||
|
刀架上工件直 |
540mm |
||||
|
马鞍槽工件直径 |
-- |
1020mm |
|||
|
马鞍槽有效长度 |
-- |
210mm |
|||
|
工件长度 |
750mm/1000mm/1500mm/2000mm/3000mm/4000mm |
||||
|
床身宽度 |
400mm |
||||
|
刀杆截面 |
25x25mm |
||||
|
主轴
|
主轴转速范围 |
10-1400rpm/16-1400rpm（24steps） |
|||
|
|
主轴内孔 |
52mm.（80mm）. [105mm] |
|||
|
|
主轴孔锥度 |
莫式NO.6（MT6）（Φ90 1：20）[Φ113 1：20] |
|||
|
进给 Feed |
进给数量 |
64种（kinds）（for each） |
|||
|
|
公制螺纹 |
（1-192mm）44种（44kinds） |
|||
|
|
英制螺纹 |
（2-24tpi）21种（21kinds） |
|||
|
|
模数螺纹 |
0.25-48(模数39种)(Moduie39kinds) |
|||
|
|
径节螺纹 |
1-96DP(37种)（37kinds） |
|||
|
尾座 Tailstock |
尾座主轴行程 |
150mm |
|||
|
|
尾座主轴直径 |
75mm |
|||
|
|
尾座主轴孔锥度 |
莫氏NO.5(MT5) |
|||
|
主电机Main motor |
7.5KW(10HP) |
||||
|
包装尺寸 Packing dimensions (L*W*Hmm) |
Overall dimensions for750mm |
2550x1140x1750 |
|||
|
|
Overall dimensions for1000mm |
2700x1140x1750 |
|||
|
|
Overall dimensions for1500mm |
3200x1140x1750 |
|||
|
|
Overall dimensions for2000mm |
3700x1140x1750 |
|||
|
|
Overall dimensions for2200mm |
4030x1140x1750 |
|||
|
|
Overall dimensions for3000mm |
4850x1140x1750 |
|||
|
|
Overall dimensions for4000mm |
5800x1140x1750 |
|||
|
重量 Weight (kg) |
Length |
毛重 净重 |
|||
|
|
Weight for 750mm |
2380 2260 |
|||
|
|
Weight for 1000mm |
2570 2450 |
|||
|
|
Weight for 1500mm |
2810 2640 |
|||
