| 包装 | 覆膜 |
|---|---|
| 测量范围 | 0-100000m3/h |
| 产地 | 福建厦门 |
| 工作温度 | 120℃ |
| 工作压力 | 4MPa |
| 公称通径 | 3-3000mm |
| 类型 | 电磁流量计 |
| 适用介质 | 液体 |
| 执行质量标准 | 国标 |
| 品牌 | 厦门精川 |
| 型号 | JCEF |
| 加工定制 | 是 |
| 特性级别 | 耐高温 |
| 质量认证 | ISO9001 |
精川JCEF技术指标
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。
为了使用方便，电池供电的地显示型造纸厂电镀污水流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。
一、精川JCEF电镀污水流量计 插入式电镀污水流量计 造纸厂电镀污水流量计概述：

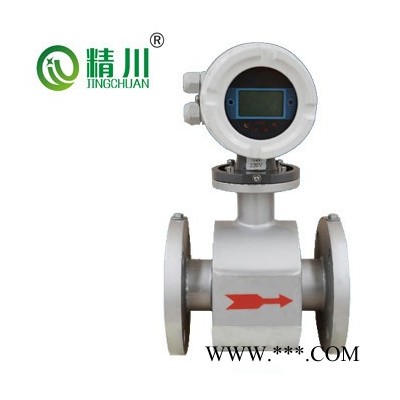

JCEF型电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二电镀污水流量计产品特点
1.全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1 2.超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。 3.采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。4.采用SMD器件和表面贴装（SMT）技术，电路可靠性高。 5.管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。 6.在现场可根据用户实际需要在线修改量程。 7. 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。 8. 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。 9. 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配） 10. 具有自检与自论断功能。 11. 小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配） 12.内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
13. 红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
三、 精川JCEF电镀污水流量计 插入式电镀污水流量计 造纸厂电镀污水流量计应用领域： 由于电磁流量计有其独特的有点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸碱盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒。麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。
四、 JCEF 插入式精川JCEF安装：

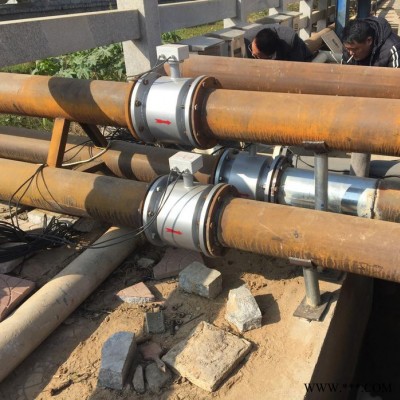

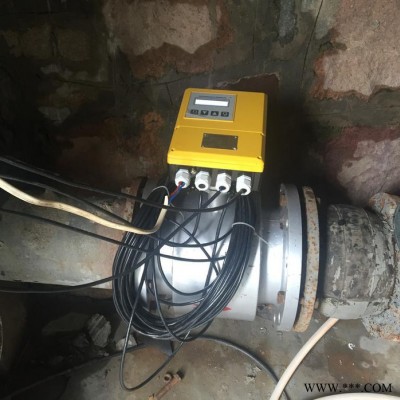

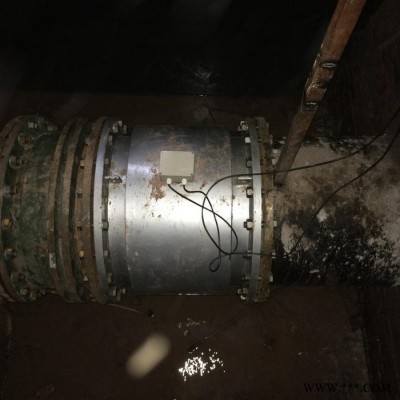

厦门精川造纸厂电镀污水流量计在自来水厂测量自来水现场:
