| 输送介质 | 其他 |
|---|---|
| 效率 | 99 |
| 输出流量 | 1~300 |
| 电压 | 220/380（V） |
| 功率 | 1~90（kw） |
| 材质 | 不锈钢 |
| 产地 | 上海 |
| 规格 | CQ |
| 类型 | 其他 |
| 流量 | 1~900（m3/h） |
| 排出口径 | 15~300（mm） |
| 驱动方式 | 磁力 |
| 适用范围 | 1~600 |
| 吸入口径 | 15~300（mm） |
| 性能 | 变频 |
| 扬程 | 1~200（m） |
| 用途 | 管道泵 |
| 转速 | 2900/1440（rpm） |
| 泵轴位置 | 其他 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | galileo/伽利略 |
| 型号 | CQ型 |

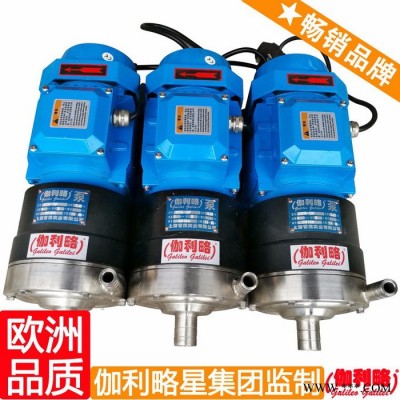

【CQ型磁力驱动泵】产品简介：
CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
【CQ型磁力驱动泵】型号意义：
【CQ型磁力驱动泵】产品特点：
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
泵的最高效率达到50-55%，泵的设计过程是充分考虑了节能。
结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。易损件可单独更换。
【CQ型磁力驱动泵】材质种类：
（1）工程塑料泵（增强聚丙烯）型号有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不锈钢泵(1Cr18Ni9Ti)型号有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。
【CQ型磁力驱动泵】产品用途：
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。
【CQ型磁力驱动泵】结构爆炸图：
注：泵体材质：304不锈钢；动环材质：填充四氟；静环材质：陶瓷；叶轮：304不锈钢；密封圈：橡胶；隔板：304不锈钢；轴套：填充四氟；压盖:304不锈钢；泵轴:304不锈钢；内磁钢总成:304不锈钢+磁铁；隔离套:304不锈钢；外磁钢总成：铸钢+磁铁
结构与材料
| |
|
【CQ型磁力驱动泵】性能参数：
【CQ型磁力驱动泵】性能曲线图：
【CQ型磁力驱动泵】安装尺寸图：
【CQ型磁力驱动泵】安装与使用：
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
【CQ型磁力驱动泵】使用注意事项：
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5?2mm时，应更换轴承和轴向动环。
【CQ型磁力驱动泵】故障原因及排除方法：
| 故障形式 | 产生原因 | 排除方法 |
| 泵不出水 | 水泵反转 逬水管道漏气 泵腔蓄水太少 电压太高，启动时联轴器打滑 吸程太高 | 改变电机接线 社绝漏气 增加蓄水量 调正电压 降低泵安装位置 |
| 流量不足 | 吸入管径太小 叶轮流道阻塞 扬程过高 转速太低 | 调换进水管 清洗叶轮 开大出水阀 恢夏额定转速 |
| 扬程过低 | 流量过大 转速太低 | 关小出水阀 恢复额定转速 |
| 矂音太大 | 轴严重磨损 轴套严重磨损 驱动磁钢杯与隔离套接触 | 更换泵轴 更换轴套 拆除泵头重新组装 |
| 漏液 | 0型密封圏损坏 | 更换0型密封圏 |
【CQ型磁力驱动泵】材料耐腐蚀性能（供参考）
| 介质名称 | 浓度 | 聚丙烯 | 浓度 | ABC | 浓度 | 不锈钢 | 浓度 | 陶瓷 | ||||
| % | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
| 硫酸 | 60 | √ | √ | ＜30 | √ | × | ＜5 | √ | × |
| V | V |
| 硝酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ |
| V | V |
| 盐酸 | 36 | √ | √ | ＜38 | √ | √ |
| × |
|
| V | V |
| 氢氟酸 | 35 | √ | √ | 40 | √ | × |
| × |
| 0~100 | × |
|
| 醋酸 | ＜80 | √ | √ | ＜20 | √ | ○ | ＜20 | √ | √ |
| V | V |
| 氢氧化钠 | 100 | √ | √ |
| √ | √ | 70 | √ | √ |
| ○ | × |
| 重铭酸钾 | 25 | √ | √ |
| √ | √ | 40~60 | V | V | 10~20 | V | V |
| 溴水 |
| × | × |
| ○ | × |
| ○ |
|
| V | V |
| 乙醇 |
| √ | ○ | ＜50 | √ | √ |
| V | √ |
| V | V |
| 丙酮 |
| √ | ○ | 10 | ○ |
|
| V | V |
| V | × |
| 四氯乙烷 |
| ○ |
|
| ○ | × | 50 | V | V |
| V | V |
| 氟利昂22 |
| √ | √ |
| ○ | ○ |
| V |
|
| V | V |
| 漂白液 | CL13% | √ | √ | CL12.5% | ○ | ○ | CL12.5% | × |
|
| V | V |
| 电镀液 |
| √ | √ |
| ○ | × |
|
|
|
| V | V |
| 照相液 |
| √ | √ |
| √ | √ |
| V |
|
| V | V |
符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。
