蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计工作原理

产品价格2864.00元/台

产品品牌厦门精川

最小起订≥1800 台

供货总量3600 台

发货期限自买家付款之日起 天内发货

浏览次数860

企业旺铺https://www.golvcai.com/com/jingchuan2020/

更新日期2021-07-20 09:48

企业主推产品

诚信档案

厦门精川自动化科技有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 厦门精川自动化科技有限公司

企业名片

厦门精川自动化科技有限公司

联 系  人:余志平(先生) 销售经理

联系手机:

联系固话:

联系地址:中国福建省厦门市集美区灌口大道512号

【友情提示】:来电请说明在铝业网平台看到我们的,谢谢!

商品信息

基本参数

品牌:

厦门精川

所在地:

福建 厦门市

起订:

≥1800 台

供货总量:

3600 台

有效期至:

长期有效

测量范围:

0-100000m3/h

产地:

福建厦门
详细说明
测量范围 0-100000m3/h
产地 福建厦门
工作温度 330
工作压力 1.6MPa
公称通径 15-300mm
精度等级 1.5
类型 涡街流量计,流体振荡式流量计
适用介质 蒸汽,液体,水,气体,空气,低腐蚀性气体,氮气,柴油
品牌 厦门精川
型号 JCVF
加工定制

低压蒸汽流量计在進口测量接管段上,应安裝气压表便于检验流过管道的蒸汽的压力,流量计需安裝在疏水阀的正下方,便于清除高效液相水;
流量计的水平度与路面的铅垂线中心线要低于8度,不然非常容易危害测量精度,流量计蒸汽進口前要有超出8d的接管段,出口处后好是要有超出2d的接管段;

一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计工作原理简介:

JCVF型锅炉蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理:

电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式

:f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计工作原理特点与用途:
·无可动部件,长期稳定,结构简单便于安装和维护;
·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
·由软件对仪表系数非线性进行修正,提高测量精度;
·压力损失小,量程范围宽;
·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;

厦门精川蒸汽流量计工作原理产品安装:

涡街流量计安装

安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。

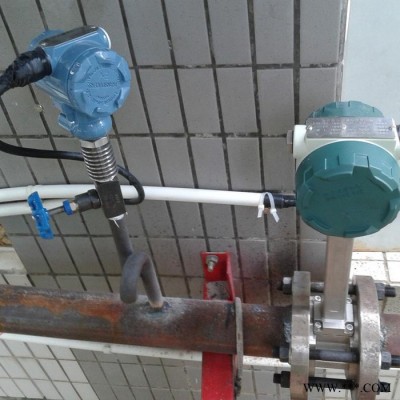

厦门精川蒸汽流量计在电镀厂测量蒸汽现场:

涡街流量计厂家

厦门精川电镀厂低压蒸汽流量计测量压缩空气现场:

涡街压缩空气流量计

一、蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计工作原理简介:

JCVF型锅炉蒸汽流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一信号;复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构,以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理:

电镀厂蒸汽流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式

:f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数(常数)
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。
三、厦门精川蒸汽流量计 电镀厂蒸汽流量计 蒸汽流量计工作原理特点与用途:
·无可动部件,长期稳定,结构简单便于安装和维护;
·采用消扰电路和抗振动传感头,具有一定抗环境振动性能;
·采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上;
·由软件对仪表系数非线性进行修正,提高测量精度;
·压力损失小,量程范围宽;
·采用EEPROM对累积流量进行掉电保护,保护时间大于10年;

厦门精川蒸汽流量计工作原理产品安装:

涡街流量计安装

安装条件:
1、传感器可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
厦门精川蒸汽流量计在电镀厂测量蒸汽现场:

涡街流量计厂家

厦门精川电镀厂低压蒸汽流量计测量压缩空气现场:

涡街压缩空气流量计

蒸汽流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质,理想的流量仪表。
