| 别名 | 筛分机 |
|---|---|
| 电动机功率 | 2*0.4kw |
| 类别 | 标准筛 |
| 筛孔尺寸 | 2mm |
| 筛面层数 | 1-3层 |
| 生产能力 | 6t/h |
| 适用对象 | 铝/锌等金属灰 |
| 外形尺寸 | 2575*800*990 |
| 新旧程度 | 全新 |
| 应用领域 | 化工 |
| 重量 | 500kg |
| 执行质量标准 | 国标 |
| 筛网材料 | 冲孔板筛网 |
| 品牌 | 天众 |
| 型号 | SZF-525 |
| 加工定制 | 是 |
| 物料运行轨迹 | 直线传动 |
直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
一、直线振动筛特点：
1、筛机设计，精巧和容易装配，一人即可操作筛机。
2、独和其他相关品牌厂商比较，具较大筛选面积和高效益之处理能力。。
3、独特之筛网结构设计，方便和快速更换筛网 （只需3到5分钟） ，此外此种设计允许使用各种筛网 （尼龙、特种龙、PP网）。
4、其母网完全支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间之生产过程可降低诸多成本。
★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
★水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。
★此次过程在每筛层之间重复进行。
二、工作原理:
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点**高筛分目数325目，可筛分出7种不同粒度的物料。
三、使用范围:
对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业．
直线振动筛（直线筛）系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
四、结构及各部分功能说明:

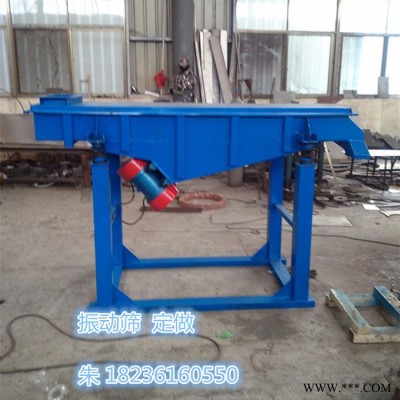

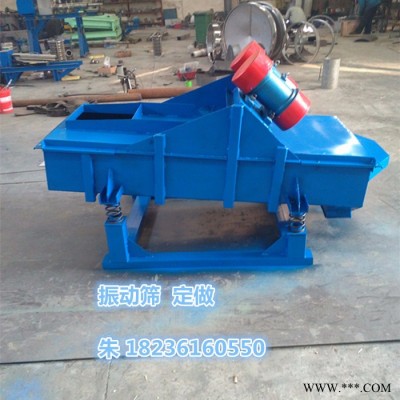

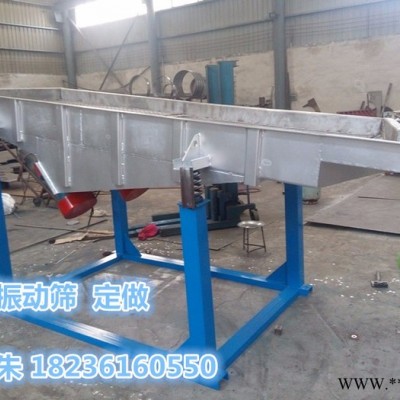

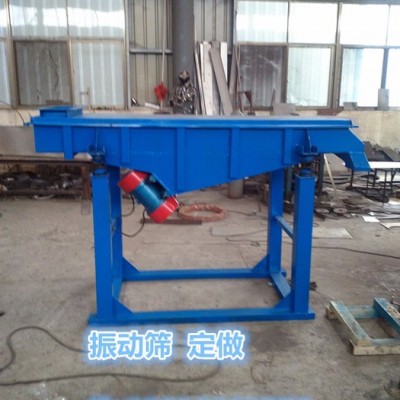

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
