萍乡市天盛直销氧化铝瓷球

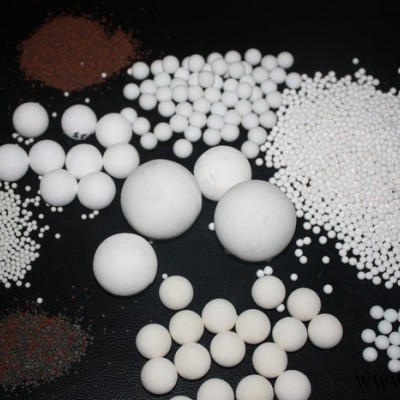

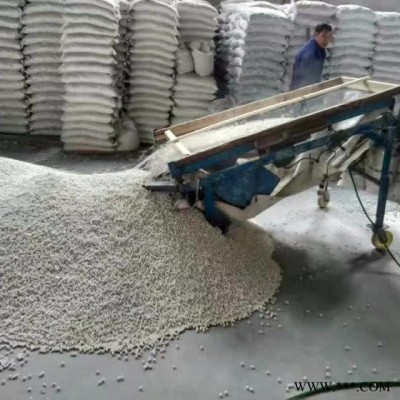

氧化铝研磨球指的是以铝矾土、辊棒粉、工业氧化铝粉、高温煅烧阿尔法氧化铝粉等材料为原料，经过配料、研磨、制粉（制浆、制泥）、成型、干燥、烧成等工序制作而成的，主要作为研磨介质而被广泛使用的球石。根据不同的氧化铝含量，可以分为中铝球、中高铝球和高铝球。

??一般我们把60%—65%氧化铝含量的划为中铝球，75%—80%氧化铝含量的称为中高铝球，90%以上氧化铝含量的为高铝球。其中高铝球又细分为90瓷、92瓷、95瓷和99瓷。99瓷由于其极高的生产成本而很少有大型厂家大批量制造，目前主要为部分特种陶瓷厂通过手工制作。

中铝球和中高铝球由于其较低的价格，而被大部分陶瓷厂所接受，主要用于研磨陶瓷坯料。高铝球由于其具有高强度、高硬度、高耐磨性，比重大、体积小、耐高温、耐腐蚀、无污染等优异特性而被广泛的运用于不同类型的陶瓷、瓷釉、玻璃、化工等等工厂的厚硬材质精加工和深加工，其中尤以92含量的高铝球使用**普遍。

它具有以下优点：??? ①高度氧化铝研磨球磨耗低，能大大延长研磨体的使用寿命。刚玉研磨介质的硬度大,经检测达莫氏硬度8级以上。?? ②氧化铝球具有高强度、抗冲击。其抗压强度达1500MPa 以上,可广泛使用在冲击力大、要求磨耗小的震动磨设备里。?? ③高度氧化铝研磨球可耐一千多度高温，耐酸、耐碱、耐腐蚀。可满足石油、化工行业用。?? ④高度氧化铝研磨球采用滚动和等静压成型，比重大，能大幅度提高研磨效率，降低研磨时间，同时有效增加球磨机有效容积,从而增加研磨物料的加入量。

用??途：

氧化铝研磨瓷球由于其氧化铝的高含量，高密度，高硬度和高耐磨性被广泛的运用于不同类型的陶瓷、建筑卫生陶瓷、工业陶瓷、电子陶瓷、瓷釉、玻璃，及**耐火材料、特种水泥、非金属矿深加工、机械抛光，各大炼油厂、化肥厂、石油化工厂、尿素厂、氮肥厂、染料厂和医药、涂料等行业作为研磨介质用。

实验室检测氧化铝研磨球的耐磨性和耐冲击性的方法：

??A1 方法原理

??本方法是通过氧化铝球在聚胺脂罐中，以规定的条件冲击研磨，考核球的冲击性能，以单位时间磨耗表示氧化铝球的耐磨性能。

??A2 磨罐

??磨罐采用聚胺酯罐。内径200mm，长220mm

??A3 耐磨冲击试验机

??能保证使内装4kg氧化铝球和4L自来水的A2磨罐，以80r/min 连续运行。

??A4 试验制备

??外观质量和外观尺寸合格的氧化铝球样品约4kg左右，装入A2磨罐，加4L自来水，在耐磨冲击试验机上以 80r/min 研磨2h。取出样品用水清洗，烘干备用。

??A5 试验步骤

??A5.1 按A4处理后样品，用感量为0.1g的天平秤重m1；

??A5.2 上述样品放入A2磨罐，再加同重量的水，封盖后不许漏水，放到耐磨试验机上，使磨罐以80r/min研磨24h后停机。

??A5.3 把样品从磨罐中取出，用水清洗，烘干后称重m2。

??A5.4 按规定测10个球的平均直径D。

??A6 结果表示

??经冲击性、磨耗试验无裂痕、无破碎，视为耐冲击性合格。

??EWT=KD(m1-m2)/m1

??式中：EWT-磨耗‰；

??K-修正系数，4.17X10-4 (mm)-1

??D-球的平均直径，mm；

??m1-自磨前样品总重量，g；

??m2-自磨后样品总重量，g；

氧化铝研磨球，氧化铝研磨瓷球技术指标：

【注意事项】

当整个球磨机都换成新的瓷球球磨釉料时,建议先加水空转2小时,将水倒出后再放入釉料球磨,这样做可以消除球磨机内**和瓷球表面不平对釉料的影响。
