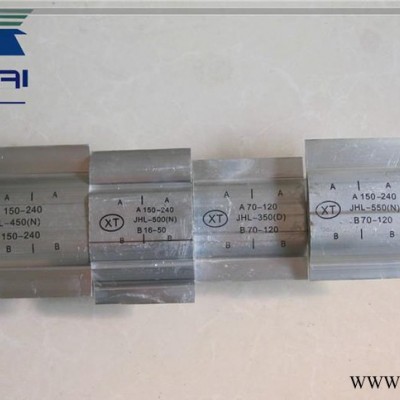

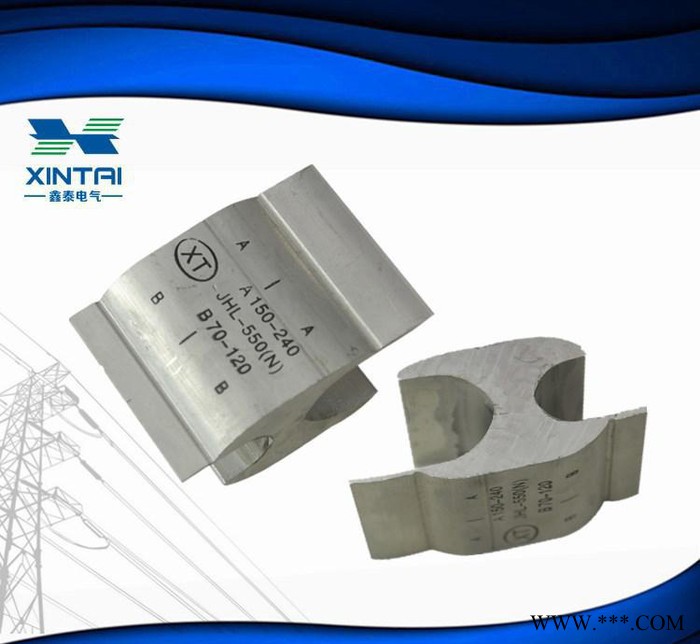

铝制H型线夹/五种型号线夹配套两种线夹护套/铜铝线夹/连接线

用途

     H型线夹适用于架空高压及低压电力线路杆塔的跳线、分支线、引线、接户线、进屋线等导线压接连接。H型铝压接套管系纯铝制造成型，线钩灌有防氧保护油，适合于铝导线对铝导线、铝导线对铜导线之间压接连接，具有一体成型全面包裹导线、导电性能**、电流分布均匀、温升低、节能等特点。

、安装说明

   1、检查接线种类、线径、截面，选用合适的H型压接线夹。

   2、切记选用合适的压接工具及压接模具，导线压接部位，压接前应以钢丝刷刷干净。

   3、整理导线，避免弯曲、脱股、损坏等情形，线尾整修后用熟料带绑固。

4、将压接夹型号指定压接模具套入压接工具内。

   5、将导线套入H型压接夹之合适线钩，线夹外侧导线留20-30mm，并弯曲H型压接夹两侧旁盖，遮盖导线。应注意压接后铜导线在铝导线下方。

   6、使用压接工具，对准方向，按外盒上的压接工序说明，由中央向两侧依序压接，按指定压接顺序及压接次数压接。凡需压接三次或三次以上的，均需自中内分别向两端完成，依序一左一右向末端压接。

   7、目视检视压接成果。

8、绝缘线压接完成后，尚需以绝缘胶带做包覆处理。

四、H型压接线夹与传统线夹比较

1、适用范围：

※可压接导线：铜-铝、铝-铝、铜-铜。

※可压接同线径，异线径导线。

※导线线径不规范，亦可适用。

2、材料与结构设计

※一体成型全面异线覆盖。

※品质保证。

※导电性能**，电流分布均匀，温升低。

※无腐蚀的问题。

三、施工

※重量轻（H型线夹重量比并沟线夹重量=1:8.836）。

※规格少，携带方便，减少施工人员劳动强度。

※施工工时少，带电作业方便。

※施工品质（液压钳）。

※不需要涂防氧保护油。

4、效益：

※H型铝线夹仅需6个规格**可以满足16～240mm2所有铝导线及铜导线的压接使用。

※防止电力线路断线的停电事故，减少供电“少供电量”损失。

※施规范简化，金具材料准备方便。

※减少线路中电能损耗。

※减少运行检修费用。

※寿命长，耐久性持久

五、H型压接线夹绝缘护罩与施工工具
