| 加工定制 | 是 |
|---|---|
| 含量≥ | 45（％） |
| 材质 | 陶土+氧化铝 |
| 厂商 | 江西鑫陶科技股份有限公司 |
| 密度 | 1.35（g/cm3） |
| 执行质量标准 | HG/T3683.1-2000 |
| 规格 | 3-50mm |

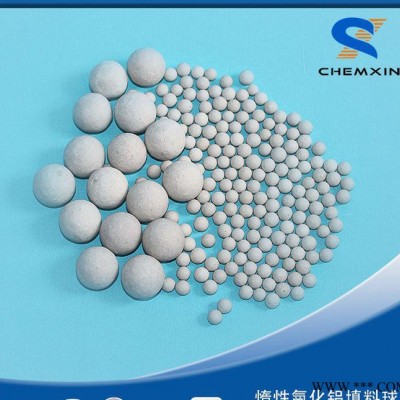

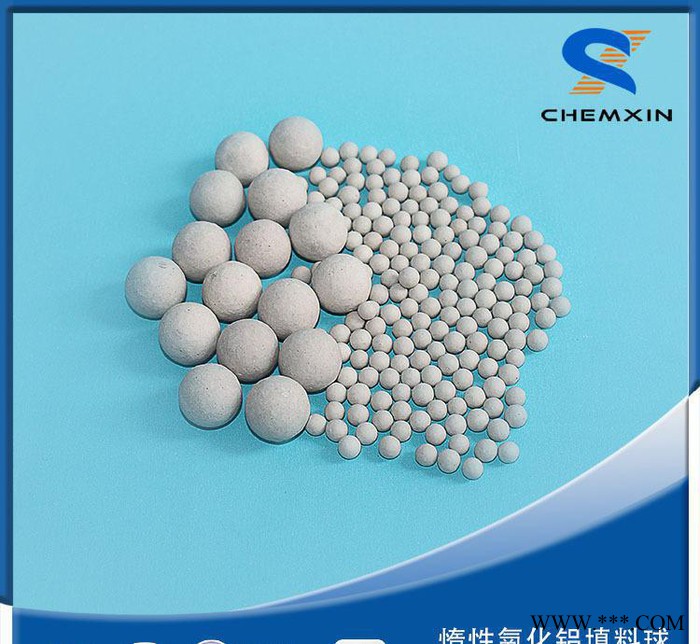

产品介绍
概述
惰性氧化铝填料球广泛用于石油、化工、化肥、天然气及环保等行业，作为反应器内催化剂的覆盖支撑材料和塔填料。它具有耐高温高压，吸水率低，化学性能稳定的特点。能经受酸、碱及其他有机溶剂的腐蚀，并能经受生产过程中出现的温度变化。其主要作用是增加气体或液体分布点，支撑和保护强度不高的活性催化剂。
性能
| 品名 | 单位 | 普通瓷球 | 惰性氧化铝瓷球 | 中铝瓷球 | 高铝瓷球 | 纯铝瓷球 |
| AL2O3+SiO2 | % | >93 | >92 | >93 | >94 | >99 |
| AL2O3 | % | 17-23 | 23-30 | 47-56 | 90-92 | 99 |
| Fe2O3 | % | <1 | <1 | <1 | <1 | 0.2 |
| CaO | % | <0.5 | <1.5 | <2 | <4 | 0.2 |
| MgO | % | <0.5 | <2.5 | <0.5 | <0.5 | 0.1 |
| K2O+Na2O | % | <4 | <4 | <3.5 | <4 | >0.5 |
| TiO2 | % | ------ | <0.5 | <0.1 | <0.1 | 0.5 |
| 游离Fe2O3 | % | ------ | <0.1 | <0.001 | <0.001 | |
| 吸水率 | % | <0.5 | <0.5 | <2 | <3 | 2.0-6.0 |
| 堆积密度 | g/cm3 | 1.3-1.4 | 1.35-1.45 | 1.8 | 1.9-2.0 | 2.0-2.2 |
| 操作温度 | ℃ | >1300 | >1400 | 1480 | 1760 | ≥1700 |
| 莫氏硬度 | 级 | 7 | 7 | 7 | 7 | 7.5 |
| 耐酸度 | % | ≥98 | ≥98 | ≥98 | ≥98 | ≥98 |
| 耐碱度 | % | ≥80 | ≥82 | ≥85 | ≥90 | ≥95 |
| 抗压强度 | KN/颗 | |||||
| 1/4"(6mm) | 0.4 | 0.45 | 0.6 | 0.7 | 0.8 | |
| 3/8"(10mm) | 0.9 | 1 | 1.2 | 1.5 | 1.8 | |
| 1/2"(13mm) | 1.2 | 1.35-1.45 | 1.6 | 1.8 | 2 | |
| 3/4"(19mm) | 1.8 | 2 | 2.3 | 2.8 | 3.2 | |
| 1"(25mm) | 2.5 | 2.8 | 3.2 | 3.6 | 4 | |
| 1-1/2"(38mm) | 4 | 4.5 | 5 | 5.5 | 6 | |
| 2"(50mm) | 6 | 6.2 | 10 | 10.5 | 11 | |
| 注:堆积密度数据仅供使用参与,不作为验收依据。 | ||||||
规格及直径允差
| 直径Φ | 3 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | 30 | 38 | 50 |
| 直径允差 | ±1.0 | ±1.5 | ±2.0 | ||||||||
执行标准
中华人民共和国化工行业标准HG/T3683.1-2000《工业瓷球-惰性瓷球》。
181 2135 3183
