| 计量单位 | 升 |
|---|---|
| 固化方式 | 热烤（105oC，10分钟） UV曝光（能量1700-2000 mJ/cm2） |
| 保质期 | 12个月 |
| 粘度 | 10000-20000 mPa.s-1 |
| 品牌 | 中科翔 |
抗阳极氧化感光显影防护油墨（F8）
**部分 简介
产品介绍在镁铝合金板、不锈钢材料等加工过程中起临时性保护作用，主要应用于手机外壳、电器外壳、铭牌、标牌等分切造型、喷砂、阳极氧化等表面处理的保护领域。本产品为紫外光固化产品，效率高、耗能低。传统防护油墨抗酸碱能力弱，且需采用碱液脱膜，易腐蚀合金板，清洗困难且产生大量废碱水。
本产品兼具优越的抗酸及抗碱能力，显影效果精细，使用安全中性环保脱膜水进行脱膜，对基板无伤害。脱膜时防护膜成碎片状脱落，易过滤及分离，工艺自动化程度高，安全环保。
**部分 物化特性

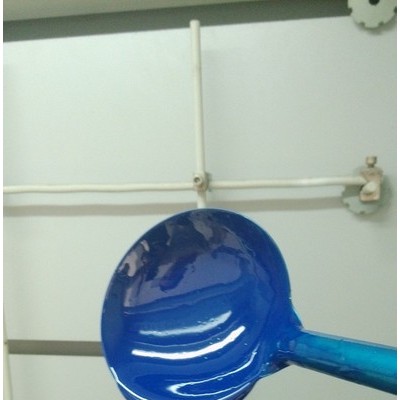

产品特性◎ 匀质性…………………蓝色，半液态
◎ 细度……………………￡ 5 mm
◎ 粘度 …………………10000-20000 mPa.s-1（旋转粘度计，25℃）
◎ 固化方式……………热烤（105oC，10分钟） UV曝光（能量1700-2000 mJ/cm2）
◎ 显影方式……………1%Na2CO3溶液冲洗
脱膜方式……………65oC，安全中性环保脱膜水 储存条件……………避光、阴凉、通风状况
| 项目 | 方法 | 测试结果 |
| 附着力 | 百格试验 | 3 4B |
| 表面硬度 | 铅笔硬度计 | 1H-3H |
| 脱膜 | 65 oC，脱膜水 | 5-8分钟脱落 |
| 耐腐蚀性能 | NaOH（50%，60 oC） | 2分钟以上，表面无变化 |
| 耐腐蚀性能 | HNO3（30%，25 oC） | 3分钟以上，表面无变化 |
| 耐腐蚀性能 | H3PO4（85 oC） | 3分钟以上，表面无变化 |
| 耐腐蚀性能 | H2SO4（85 oC） | 3分钟以上，表面无变化 |

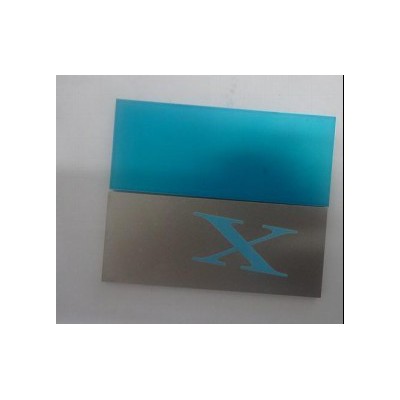

第三部分 测试工艺流程
第四部分 使用方法
（a）使用工艺及方法
1、喷涂：将本产品添加专用稀释剂（建议添加量为防护油墨质量的0.7-0.9倍）进行稀释，搅拌5-10分钟待油墨均匀后，选择喷涂机进行喷涂（建议压力0.4-0.6 MPa）。
2、热烤：105oC，10分钟
3、UV曝光：能量1700-2000 MJ/cm2
4、显影：1%Na2CO3溶液冲洗
5、脱膜：65℃，中性环保脱膜水
（b）注意事项
1、前烤温度、时间以及UV能量大小（与UV灯管功率和输送带转速有关）决定膜层固化效果，请选择适合的固化工艺。
2、建议生产环境：温度20-25 oC，湿度<50o。
3、如需调整粘度请使用我司专用稀释剂或做匹配试验后添加。
4、喷涂前请仔细检查并确认板面的洁净度。
注：
（1）客户如需样品须填写客户寄样登记表，并支付相关样品费及其运费。
（2）产品技术咨询电话：黄工，020-85231089
181 2135 3183
