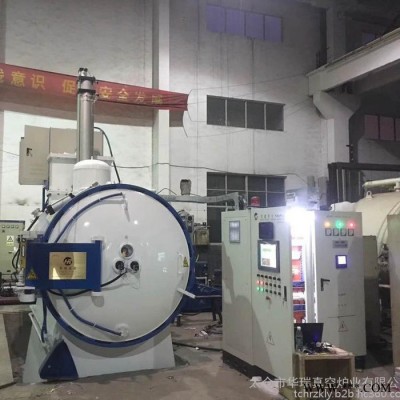

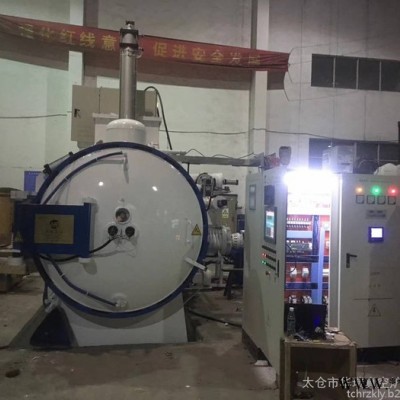

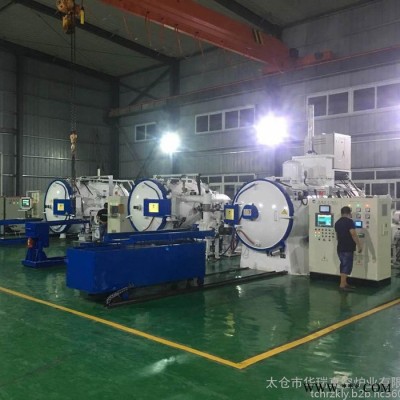

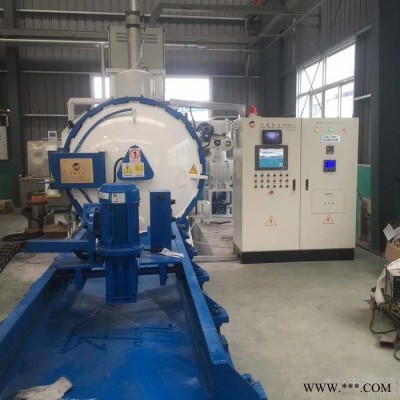

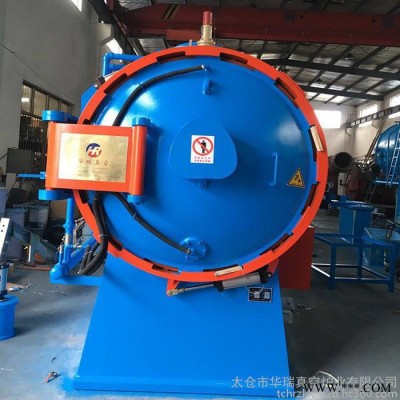

华瑞HRC2 真空油淬炉 双室真空油淬热处理炉非标定制 **

1． 概述、

HRC2系列真空油淬炉主要用于 合金结构钢、合金工具钢、模具钢、轴承钢、高速钢、弹性合金、高温合金、不锈钢以及磁性材料的光亮油淬或气冷以及烧结和钎焊等。

    ?     HRC2系列真空油淬炉是由主机、真空系统、水冷系统、气冷系统、气动系统、电控系统和炉外运输车等组成。

2．?技术规格和参数

    ?有效工作区尺寸 （mm）          根据客户要求定做

    ?**高温度        (℃ )            1320(℃ )

   ? 装载量         （Kg）         根据尺寸来衡量

    ?炉温均匀性      (±℃)         5 (±℃)装料测9点测温800/℃-1200℃

    ?加热功率       （Kw）          90 （Kw）国标准，节能型

    ?极限真空度       (Pa)            4.0×10-1  (Pa)

   ? 压升率          (Pa/ h)           0.67 (Pa/ h)

   ? 冷却室气冷压强   (bar)            ≤2(bar)

   ? 冷却室充气时间   (S)             3~(S)根据客户配制储气量压力有关

   ? 冷却水消耗量     (min)           15~35m3/h

3． ?标准结构

3.1??真空炉主机为卧式双室结构，由炉体、炉盖、加热室、冷却室、中间真空隔热门和工件传动机构等组成。

3.1.1炉体和炉盖为双壁水冷结构，内外壁采用碳钢制造。加热室和冷却室炉壳均为双层碳钢卷筒后焊成，两层之间有夹缝，内通冷却水，两端与法兰焊接而成，两室中间为隔热门闸箱，中间墙设计为双壁水冷结构，以保护安装于中间墙上的密封圈。加热室炉门和冷却室炉门由双层椭圆封头与圆法兰焊接而成，中间通冷却水，在炉盖中间设在观察窗，炉门法兰上设有密封槽以便安装密封圈，炉门与炉体之间由铰链联接。炉体上设计的开孔有：

 ??* 抽空用开孔

 ??* 电极开孔

 ??* 超清晰镜头开孔（双式镜头便于工人操作看的见出、进料及料筐移位）

     * 冷室测温偶开孔 （以防冷室油温过高及工件温度过高，打不开炉门

* 热电偶开孔

 ??* 充气开孔

 * 温度均匀性测量开孔

 * 真空测量开孔

 * 压力检测开孔

* 进出料机构开孔

 ??* 升降机构开孔

 * 油搅拌开孔

 ??* 电加热（油）开孔

* 前炉门特制排污孔，

* 炉体下部特制排污孔
