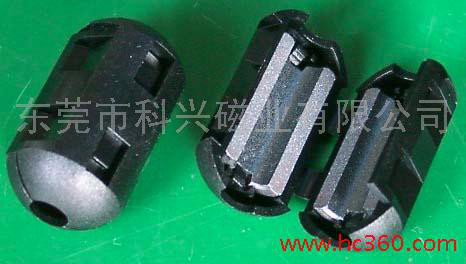

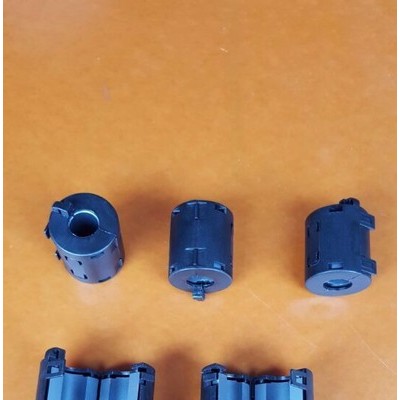

供应UF扣式磁环磁芯磁环磁芯、铁粉芯

饱和磁通密度	110
品牌	UF扣式磁环磁芯
型号	UF扣式磁环磁芯
初始磁导率	850
矫顽力	25
居里温度	》110
密度	4.9
品名	镍锌铁氧体
剩磁	150
饱和磁感应强度	330
矩形比	35

   产品主要应用于电脑线、USB线、扁屏线、打印机线、显示器线、数码相机线、通讯设备等方面。

    电子设备辐射和泄漏的电磁波不仅严重干扰其他电子设备正常工作，导致设备功能紊乱、传输错误、还威胁着人类的健康与安全，危害非常大。因此降低电子设备的电磁干扰(EMI)已经是必须考虑的问题。

    吸收磁环，又称铁氧体磁环，简称磁环。它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn－Zn）制成。

    磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。

    大家都知道，信号频率越高，越容易辐射出去（要买**的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线**成了很 好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。

    所以大家在显示器信号线，USB连接线，甚至**键盘、鼠标上看的塑料疙瘩型的一体式磁环**不足为奇了。

    磁环的匝数选择

    将整束电缆穿过一个铁氧体磁环**构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电感Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。
