| 类别 | 快锁插销 |
|---|---|
| 标准类型 | 德标 |
| 标准编号 | 2237 |
| 公称直径 | 多款供选（mm） |
| 表面处理 | 不经处理 |
| 材料等级 | 特殊热处理 |
| 应用范围 | 机械工业用紧固件 |
| 加工定制 | 否 |
| 样品或现货 | 现货 |
| 公称长度 | 多款供选 |
| 品牌 | HALDER |
| 型号 | 2237 |

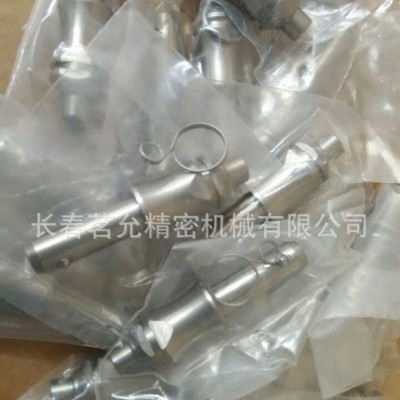

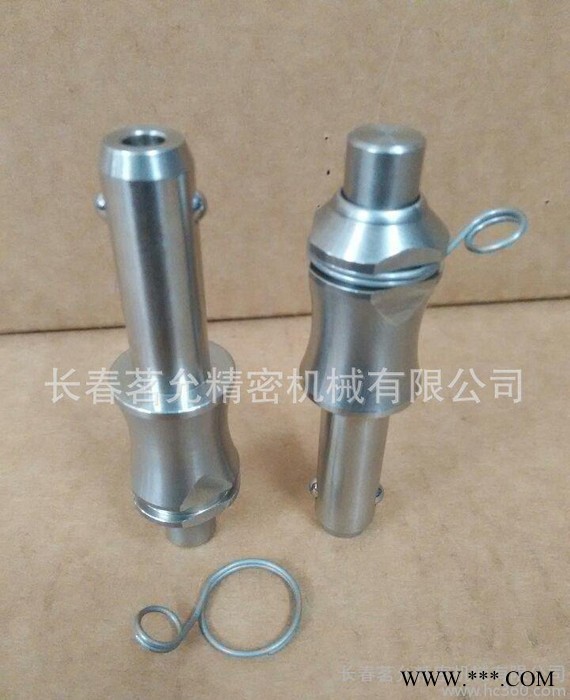

2237 定位零件
不锈钢303
品号 | A | B | C | D | E | F | 定位孔 | 抗剪力双向 | 质量 |
2237.012 | 5 | 5.5 | 10 | 10 | 6.0 | 26.2 | 5 | 14 | 15 |
2237.013 | 5 | 5.5 | 10 | 15 | 6.0 | 26.2 | 5 | 14 | 16 |
2237.014 | 5 | 5.5 | 10 | 20 | 6.0 | 26.2 | 5 | 14 | 17 |
2237.015 | 5 | 5.5 | 10 | 25 | 6.0 | 26.2 | 5 | 14 | 18 |
2237.016 | 5 | 5.5 | 10 | 30 | 6.0 | 26.2 | 5 | 14 | 19 |
2237.022 | 6 | 7.0 | 10 | 10 | 7.0 | 26.2 | 6 | 21 | 17 |
2237.023 | 6 | 7.0 | 10 | 15 | 7.0 | 26.2 | 6 | 21 | 18 |
2237.024 | 6 | 7.0 | 10 | 20 | 7.0 | 26.2 | 6 | 21 | 19 |
2237.025 | 6 | 7.0 | 10 | 25 | 7.0 | 26.2 | 6 | 21 | 20 |
2237.026 | 6 | 7.0 | 10 | 30 | 7.0 | 26.2 | 6 | 21 | 21 |
2237.027 | 6 | 7.0 | 10 | 35 | 7.0 | 26.2 | 6 | 21 | 22 |
2237.028 | 6 | 7.0 | 10 | 40 | 7.0 | 26.2 | 6 | 21 | 23 |
2237.029 | 6 | 7.0 | 10 | 45 | 7.0 | 26.2 | 6 | 21 | 24 |
2237.030 | 6 | 7.0 | 10 | 50 | 7.0 | 26.2 | 6 | 21 | 25 |
2237.034 | 8 | 9.6 | 14 | 20 | 8.2 | 33.1 | 8 | 38 | 23 |
2237.035 | 8 | 9.6 | 14 | 25 | 8.2 | 33.1 | 8 | 38 | 25 |
2237.036 | 8 | 9.6 | 14 | 30 | 8.2 | 33.1 | 8 | 38 | 27 |
2237.037 | 8 | 9.6 | 14 | 35 | 8.2 | 33.1 | 8 | 38 | 29 |
2237.038 | 8 | 9.6 | 14 | 40 | 8.2 | 33.1 | 8 | 38 | 30 |
2237.039 | 8 | 9.6 | 14 | 45 | 8.2 | 33.1 | 8 | 38 | 32 |
2237.040 | 8 | 9.6 | 14 | 50 | 8.2 | 33.1 | 8 | 38 | 34 |
2237.044 | 10 | 12.0 | 14 | 20 | 9.6 | 33.1 | 10 | 60 | 35 |
2237.045 | 10 | 12.0 | 14 | 25 | 9.6 | 33.1 | 10 | 60 | 37 |
2237.046 | 10 | 12.0 | 14 | 30 | 9.6 | 33.1 | 10 | 60 | 40 |
2237.047 | 10 | 12.0 | 14 | 35 | 9.6 | 33.1 | 10 | 60 | 43 |
2237.048 | 10 | 12.0 | 14 | 40 | 9.6 | 33.1 | 10 | 60 | 46 |
2237.049 | 10 | 12.0 | 14 | 45 | 9.6 | 33.1 | 10 | 60 | 49 |
2237.050 | 10 | 12.0 | 14 | 50 | 9.6 | 33.1 | 10 | 60 | 52 |
2237.052 | 10 | 12.0 | 14 | 60 | 9.6 | 33.1 | 10 | 60 | 56 |
2237.065 | 12 | 14.5 | 20 | 25 | 10.6 | 39.5 | 12 | 87 | 51 |
2237.066 | 12 | 14.5 | 20 | 30 | 10.6 | 39.5 | 12 | 87 | 55 |
2237.067 | 12 | 14.5 | 20 | 35 | 10.6 | 39.5 | 12 | 87 | 59 |
2237.068 | 12 | 14.5 | 20 | 40 | 10.6 | 39.5 | 12 | 87 | 64 |
2237.069 | 12 | 14.5 | 20 | 45 | 10.6 | 39.5 | 12 | 87 | 68 |
2237.070 | 12 | 14.5 | 20 | 50 | 10.6 | 39.5 | 12 | 87 | 72 |
2237.072 | 12 | 14.5 | 20 | 60 | 10.6 | 39.5 | 12 | 87 | 80 |
2237.074 | 12 | 14.5 | 20 | 70 | 10.6 | 39.5 | 12 | 87 | 89 |
2237.076 | 12 | 14.5 | 20 | 80 | 10.6 | 39.5 | 12 | 87 | 98 |
2237.086 | 16 | 19.0 | 20 | 30 | 14.0 | 39.5 | 16 | 155 | 138 |
2237.087 | 16 | 19.0 | 20 | 35 | 14.0 | 39.5 | 16 | 155 | 147 |
2237.088 | 16 | 19.0 | 20 | 40 | 14.0 | 39.5 | 16 | 155 | 156 |
2237.089 | 16 | 19.0 | 20 | 45 | 14.0 | 39.5 | 16 | 155 | 165 |
2237.090 | 16 | 19.0 | 20 | 50 | 14.0 | 39.5 | 16 | 155 | 175 |
2237.092 | 16 | 19.0 | 20 | 60 | 14.0 | 39.5 | 16 | 155 | 193 |
2237.094 | 16 | 19.0 | 20 | 70 | 14.0 | 39.5 | 16 | 155 | 212 |
2237.096 | 16 | 19.0 | 20 | 80 | 14.0 | 39.5 | 16 | 155 | 233 |
2237.112 | 20 | 25.0 | 28 | 60 | 20.5 | 50.1 | 20 | 244 | 338 |
2237.116 | 20 | 25.0 | 28 | 80 | 20.5 | 50.1 | 20 | 244 | 388 |
2237.120 | 20 | 25.0 | 28 | 100 | 20.5 | 50.1 | 20 | 244 | 438 |
2237.124 | 20 | 25.0 | 28 | 120 | 20.5 | 50.1 | 20 | 244 | 488 |
不锈钢SUS30 梢子 材质:SUS303 弹簧 材质:SUS
不锈钢SUS1.4542 梢子 材质:SUS 1.4542 处理:特殊热处理
弹簧 材质:SUS
特长特殊热处理,达到高强度荷重。
?耐蚀、耐磨不锈钢材。
?快速插拔定位设计。
?可使用2240.套环固定之。
