| 类别 | 定位柱轻荷重 |
|---|---|
| 标准类型 | 德标 |
| 标准编号 | NNK2207 |
| 公称直径 | 多款可选（mm） |
| 表面处理 | 染黑 |
| 材料等级 | 见参数 |
| 应用范围 | 机械工业用紧固件 |
| 加工定制 | 否 |
| 样品或现货 | 现货 |
| 公称长度 | 多款供选 |
| 品牌 | NNK |
| 型号 | 2207 |

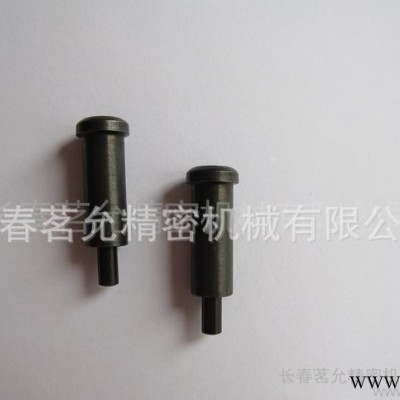

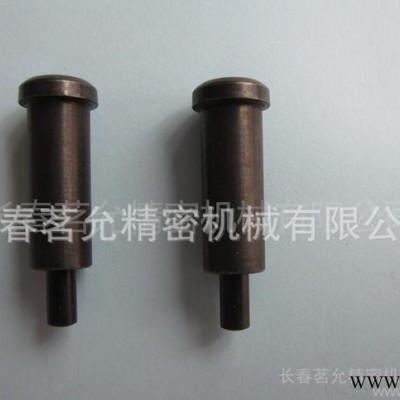

NNK2207 定位柱轻荷重(本体热处理)
长春茗允精密机械有限公司成立之初特价优惠所有产品
品号 | A0-0.05 | B | C | D | E | F | G | 荷重(N) | 质量 (g) |
行程范围 | 最小-最大 | ||||||||
NNK2207.006 | 6 | 2.7 | 20 | 3.5 | 8 | 6 | 3.2 | 10～22 | 4 |
NNK2207.008 | 8 | 3.9 | 24 | 4.5 | 10 | 8 | 3.2 | 30～88 | 8 |
NNK2207.010 | 10 | 5.9 | 30 | 5.5 | 13 | 10 | 4.0 | 42～110 | 14 |
NNK2207012 | 12 | 7.9 | 36 | 6.5 | 16 | 12 | 5.0 | 50～130 | 26 |
轻荷重(本体热处理)
品号 | A | B | C | D | E | F | G | H | 荷重(N) | 质量 (g) | 专业扳手 |
最小-最大 | |||||||||||
NNK2207.610 |
M16×2.0 |
7.3 | 80 | 11 |
3 |
35 |
13.4 |
3.2 | 17～74 | 75 |
NNK2207.834 |
NNK2207.612 | 120 | 21 | 21～81 | 100 | |||||||
NNK2207.614 | 150 | 31 | 21～89 | 125 | |||||||
NNK2207.616 | 200 | 41 | 16～80 | 170 | |||||||
NNK2207.630 |
M22×2.5 |
9.0 | 130 | 21 |
4 |
50 |
19.0 |
3.5 | 80～214 | 215 |
NNK2207.836 |
NNK2207.632 | 168 | 31 | 70～210 | 280 | |||||||
NNK2207.634 | 226 | 41 | 76～208 | 360 |
轻荷重
品号 | A | B | C | D | E | F | G | H | 荷重(N) | 质量 (g) | 专用扳手 |
最小-最大 | |||||||||||
NNK2207.408 | M10×1.5 | 4.0 | 35 | 8 | 1.4 | 25 | 7.8 | 1.5 | 6～16 | 15 | NNK2207.830 |
NNK2207.412 | M12×1.75 | 5.5 | 43 | 10 | 2.0 |
35 | 9.5 | 2.7 | 4～18 | 23 | NNK2207.832 |
NNK2207.430 |
M16×2.0 |
8.0 | 48 | 10 |
3.0 |
13.4 |
3.2 | 7～24 | 42 |
NNK2207.834 | |
NNK2207.432 |
58 | 10 | 15～42 | 53 | |||||||
NNK2207.436 | 15 | 9～33 | 55 | ||||||||
NNK2207.440 | 20 | 4～23 | 57 | ||||||||
NNK2207.442 | 83 | 20 | 11～43 | 71 | |||||||
NNK2207.444 | 98 | 25 | 13～41 | 78 | |||||||
NNK2207.450 | 30 | 13～47 | 80 | ||||||||
NNK2207.452 | 118 | 30 | 24～110 | 95 | |||||||
NNK2207.455 | 148 | 40 | 13～63 | 123 | |||||||
NNK2207.460 | 50 | 7～43 | 127 | ||||||||
NNK2207.480 | M24×3.0 | 10.0 | 60 | 15 | 45 | 19.6 | 3.7 | 14～87 | 115 | NNK2207.838 |
重荷重
品号 | A | B | C | D | E | F | G | H | 荷重(N) | 质量 (g) | 专业扳手 |
最小-最大 | |||||||||||
NNK2207.512 | M12×1.75 | 5.5 | 43 |
10 | 2 |
35 | 9.5 | 2.7 | 7～46 | 23 | NNK2207.832 |
NNK2207.530 |
M16×2.0 |
8.0 | 48 |
3 |
13.4 |
3.2 | 10～43 | 42 |
NNK2207.834 | ||
NNK2207.532 | 58 | 14～84 | 53 | ||||||||
NNK2207.536 | 58 | 15 | 10～57 | 55 | |||||||
NNK2207.542 | 83 | 20 | 18～72 | 71 | |||||||
NNK2207.544 | 98 | 25 | 20～70 | 78 | |||||||
NNK2207.550 | 98 | 30 | 20～80 | 80 | |||||||
NNK2207.555 | 148 | 40 | 21～113 | 123 | |||||||
NNK2207.560 | 148 | 50 | 13～75 | 127 | |||||||
NNK2207.580 | M24×3.0 | 10.0 | 60 | 15 | 45 | 19.6 | 3.7 | 24～192 | 115 | NNK2207.838 |
轻荷重 轻荷重(本体热处理)
本体 材质:钢材 本体 材质:钢材 本体 材质:钢材
处理:染黑 处理:染黑、表面耐落 处理:热处理、染黑
弹簧 材质:不锈钢 弹簧 材质:不锈钢 弹簧 材质:SUS301
梢子 材质:钢材 梢子 材质:钢材 梢子 材质:钢材
处理:表面硬化、染黑 处理:表面硬化、染黑 处理:表面硬化、染黑
注意 :请在行程范围(D)內使用。 使用温度max250℃ ≒ 0.102Kgf。
重荷重
本体 材质:钢材
处理:染黑、表面耐落
彈簧 材质:SUS301
梢子 材质:钢材
处理:表面硬化、染黑
长春茗允精密机械有限公司代理产品
德国HALDER定位珠、弹簧柱塞、分割定位柱、分度销、快速插销、水平调整脚座、脚轮、支撑钉、手轮、把手、取手、压头、定位配件、夹持零件；
ELESA/GANTER人体工学把手，手轮,旋钮柱塞,分度销,油表,油镜,液位器等；
台湾GOODHAND快速夹钳，肘节夹钳,夹具及附件等；
TOHATSU 弹簧,五金,脚座,把手,万向滚珠等；
德国GANTER弹簧柱塞，定位零件，模具标准件；
NNK快锁插销、快卸销、快拔销、快速释放销、制动销、球锁销及自攻螺套；钢丝螺套及安装工具,丝锥。
台湾JTP工装夹具、转角缸、杠杆缸、支撑缸、顶缸、阀及蓄压器等；
德国STABILUS气弹簧；
法国FILTEC钢丝螺套；
西班牙AZOL氮气弹簧；
台湾TAIKI油压卡爪、油压生爪、夹头
英国WDS自动化零件,机械标准零件,机床附件,工装夹具等
公司产品广泛应用于汽车、机械及工业用零部件、模具、铁路机车、电子、通讯、重型机车等行业中，行销全国各地，为客户提供优质产品和优秀的解决方案。
备注：我公司单笔金额1000元以上，含运费。（混批金额达到1000元，也可含运费）
