| 电源 | 交流 |
|---|---|
| 输入电压 | 220V |
| 品牌 | 上海全硕 |
真空炉 真空退火炉 真空回火炉 真空时效炉 真空热处理炉

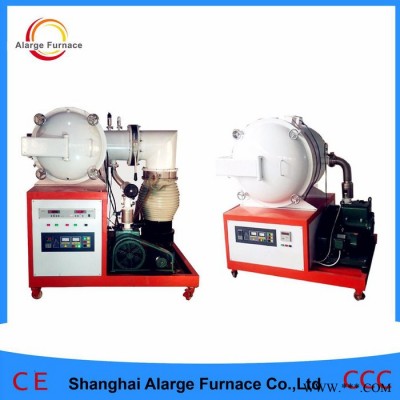

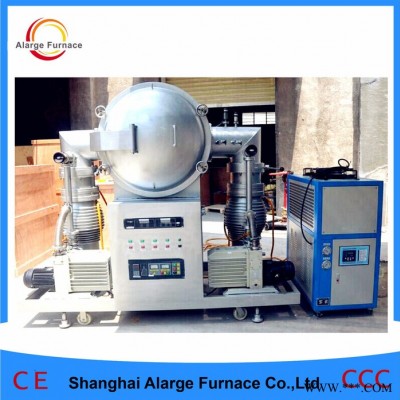

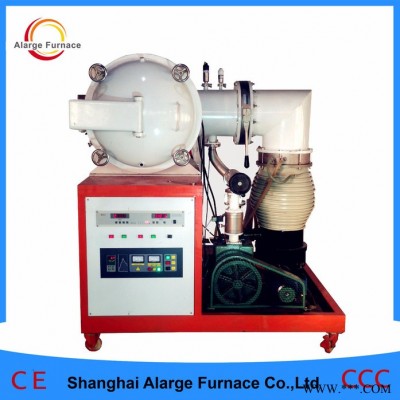

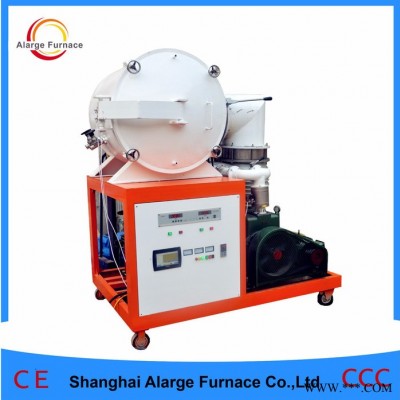

真空箱式电炉
一、用途
该系列真空箱式炉广泛应用于金属材料在低真空、还原性、保护性气氛下的热处理，也可以用于特殊材料的热处理，如碳制品的碳化工艺研制之用，如电池材料、稀土材料、磁性材料、陶瓷材料等的干燥盒煅烧。耐火材料采用氧化铝纤维，保温节能效果良好；外封闭式真空灌并带水冷系统；整机结构新颖，操作方便。
二、参数说明
型号 | QSH-VF-1200T | QSH-VF-1400T | QSH-VF-1700T |
炉膛尺寸 | 可定制 | ||
最高温度 | 1200℃ | 1400℃ | 1700℃ |
工作温度 | 1100℃ | 1300℃ | 1600℃ |
加热速率 | 0~20℃/分 | 0~15℃/分 | 0~15℃/分 |
控温精度 | ±1℃ | ±1℃ | ±1℃ |
加热元件 | 含钼电阻丝 | 硅碳棒 | 硅钼棒 |
电炉结构 | 双层风冷 | ||
真空度 | 10Pa、7x10-2Pa、7x10-3Pa | ||
额定电压 | 110-415V 50/60HZ | ||
三、保温部分
炉壁 | 多晶莫来石陶瓷纤维，密度500kg/m3 |
炉顶 | 复合多晶莫来石陶瓷纤维 |
炉门 | 多晶莫来石陶瓷纤维 |
炉壳外围 | 多晶莫来石陶瓷纤维做保温层 |
四、炉壳部分
炉壳结构 | 采用方形结构 |
炉门采用铰链式侧开，手轮锁紧。炉门与壳体采用硅胶圈密封. | |
炉顶盖板可拆卸，螺丝锁紧。炉顶盖板与炉顶法兰采用硅胶圈密封 | |
炉体后上部有抽真空口，放气口。后下部有充气口 |
五、真空部分
真空泵 | 机械泵 |
真空管道 | 真空管道由电磁压差阀，手动蝶阀，不锈钢波纹管、冷凝过滤器组成 |
真空计 | 数显式，最高能侧到10-3托（即为0.1pa） |
冷凝过滤器 | 用来冷却高温气体，冷凝排除物料高温时产生的高温挥发物，保护真空 |
阀门 | 一个进气阀，一个放气阀 |
六、温控程序曲线示意图（六段为例）
七、温控程序对应符号及其意义
提示符 | 输入数据 | 意义 |
C 01 | 0 | 起始温度值 |
t 01 | 60 | 从0~300℃的升值时间为60分钟 |
C 02 | 300 | 第一个目标温度值 |
t 02 | 10 | 300℃保温时间10分钟 |
C 03 | 300 | 第二个目标温度值 |
t 03 | 240 | 从300~1500℃的升值时间为240分钟 |
C 04 | 1500 | 第三个目标温度值 |
t 04 | 30 | 1500℃恒温时间10分钟 |
C 05 | 1500 | 第四个目标温度值 |
t 05 | 260 | 从1500~200℃的升值时间为260分钟 |
C 06 | 200 | 第五个目标温度值 |
t 06 | －121 | 程序运行结束，自然降温 |
八、常见故障及故障排除
故障现象 | 故障原因 | 排除方法 |
打开控制电源开关Lock 无电源指示 | 控制线路FU1 4A保险丝断 | 检查有无短路排除后更换保险丝 |
绿色Power指示灯灭，红色Open circuit指示灯亮。 | 主电路FU2 32A保险丝断 | 检查有无短路排除后更换保险丝 |
电压最大，无电流。 | 硅钼棒断裂 | 更换硅钼棒 |
仪表SV交替显示OraL | 热电偶断路 | 更换热电偶 |
仪表SV交替显示HIAL | 炉体超过上限温度1700℃仪表起保护 | 温度降至安全温度后仪表自动恢复正常（检查超温原因） |
电源及硅钼棒都正常，但炉体不能升温 | 控制线路损坏 | 通知专业维修人员。 |
说明：
1、本产品的规格参数仅供参考，以具体产品实际参数为准，请与销售及咨询客服人员。
2、产品图片及外观尺寸在不断研发更新中、如有更改恕不另行通知。
3、除标准产品外、我公司可根据客户要求，进行设计生产，具体与销售人员联系。
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
