| 测量范围 | 0.7-15mm |
|---|---|
| 测量精度 | 0.1mm |
| 电源电压 | 220V |
| 名称 | 日本神钢SH-67超声波表面淬火层测厚仪 |
| 外形尺寸 | 175H*270W*98D |
| 重量 | 约3.5kg |
| 品牌 | 日本神钢 |
| 型号 | SH-67 |
| 加工定制 | 是 |
青岛润禄机电设备有限公司SH-67超声波表面淬火层测厚仪介绍 ：

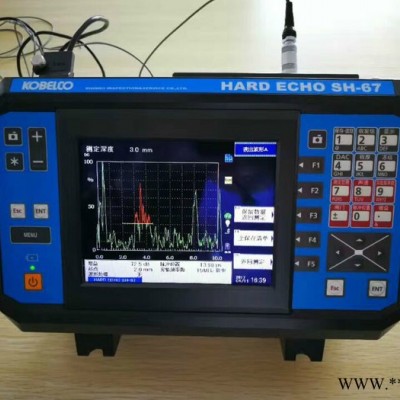

SH-67 超声波表面淬火层测厚仪HAED ECHO是利用超声波原理，通过散射回波感应出表面淬火硬化层与母材层之间的结晶颗粒的差别，在不破坏工件本身的前提下对工件硬化层深度进行测定。并用数字来显示测定结果的划时代的测定设备。根据测定工件来选择相适应的探头和测定条件，就能清晰的识别硬化层与母材层之间的分界面，从而实现高精度的测定。
SH-67高频淬硬化层深度测定仪的用途：
1、 高频淬火硬化部件。汽车零部件，建筑机械零部件，机床零部件，内燃机零部件，农机具零部件，其他产业机械零部件
2、 测定悍肉厚度。
3、 不同金属接合界面的测定。
4、 铝合金铸造件回熔深度测定。
SH-67超声波表面淬火层测厚仪的特点：
1、 高灵敏度能测定0.7mm以上深度。斜向射入超声波，使之成为横波模式，实现了对工件材料组织的高度敏度。
2、 可实现高清度的数据读取。选用了高频率，高分辨率的聚焦型探头，能够清晰从而实现了高精识别硬化层和母材层的分界面的测定。
3、 实现了超声波对工件传播的稳定化。由于采用了水浸式使得对工件材料发出的超声波传达更加稳定，能够在淬火表面状态进行测定。
4、 操作方便。新开发出的密封式局部水浸支座，使得工件即使处于堆放状态也能够进行测定作业。
5、 可进行稳定的测定。采用契合工件表面形状的局部水浸支座，能够确保良好的契合性，能够实现高精度的稳定测定。
6、 即可实现手动扫描，亦可链接单轴扫描。结合位置信息可以显示淬火断面形状。
高频淬火SH-67淬火硬化层深度测定仪的技术参数：
测定对象：高频淬火硬化层深度，测定范围：0.7～15mm，测定分辨率：0.1mm，测定还原性：±0.1mm，扫描接口：扫描，通信接口：PS-232C接口
SH-67超声波表面淬火层测厚仪技术参数：
| | SH-67项目 | 超声波表面淬火层测厚仪HARD ECHO（SH-67）|淬火层测厚仪性能 |
| SH-67碎火层测厚仪 | 测定对象 | 高频淬火硬化层|淬火层测厚仪 |
| 测定范围 | 超声波表面淬火层测厚仪 测量范围 0.7-15mm | |
| 测定分辨率 | 0.1mm | |
| 测定还原性 | ±0.1mm | |
| 扫描接口 | 扫描（可选） | |
| 通信接口 | RS-232C接口 | |
| 超声波淬火层测厚仪探伤装 | 灵敏度 | 86dB以上（5MHz窄频） |
| 增益调整范围 | 总计10dB，调节单位0.1dB | |
| 接收增幅中心频率 | 1、2、5、10MHz、超宽频带：0.4-14.3MHz | |
| 测定范围 | 钢中纵波换算1-14500mm | |
| 水平线误差 | 画面显示±1% | |
| 使用电源（AC） | 50-60Hz±3Hz | |
| 电池 | 锂电池 | |
| 电池时效 | 一个约5小时，2个约十小时 | |
| 环境温度 | 0℃-45℃（工作温度）-20℃-65℃（保存温度） | |
| 显示器 | 6.4英寸TFT彩色液晶屏 | |
| 外形尺寸（mm） | 175H*270W*98D | |
| 重量 | 约3.5kg |
