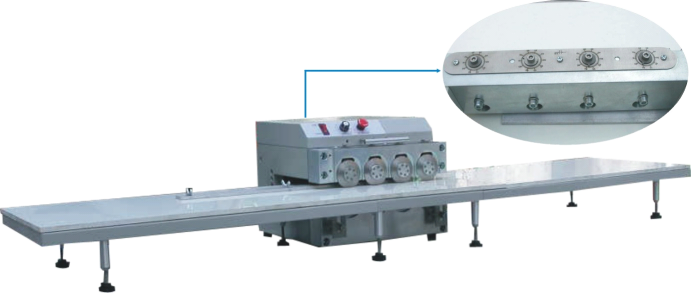

供应厂家直销铝基板LED灯条板走板式多刀分板机

一、功能特点：

1、电路板切割由八片刀完成，上下两片为一组，构成一个切割单元。整个切割

过程分为四个 阶段，由于每次的切割量很小，因此切割过程中产生的应力较

传统的（如：走刀分板机 走 板分板机 气动分板机）一次切断方式减少了 80

以上，分割好的电路板边缘平整光滑，板面非常平整，不扭不翘。

2、独特的限位装置，使得员工操作起来更加便捷，分板速度更快，效率更高，

无需培训即可操作。

3、刀片装有防夹手透明有机玻璃，在看到刀片运转的同时，又有效的杜 了意

外伤害。

4、独特的多次切割方式，使得切割过程非常平稳，大大提高了V槽的定位能力，

即使切V槽很浅的线路板，也不会出现分偏的情况，避免报废板子。

5、由于刀片每次分板所受力小，从而使得刀片磨损度低，增加了刀片的使用寿

命，降低了使用成本。

6、本产品适用于分割 LED铝基板（不限长度）如市面上普遍的400MM 600MM 800MM

1200MM 1500MM长度等，铜基板 灯条板 波纤板 FR-4等。。

二、技术参数：

1、产品名称：铝基板分板机                     2、工作温度：10-35

3、分板厚度：0.5-3MM                          4、分板速度：0-300MM/S

5、刀片材质：进口 SKD11                       6、工作电压：220V 50HZ 40W

7、存储温度：-20-50                         8、铝基板尺寸：不限

9、被切割电路板材质：铝基板 FR-4 波纤板等

10、主机尺寸：300MM(L)280MM(W)200MM(H)

11、进出料盘安装好后整机尺寸：1436MM(L)430MM(W)200MM(H)

12、V-CUT槽周边零件：限制原件高度＜13MM，焊点距V槽＞0.5MM

13、重量：60KG
