| 品牌 : | 勇志诚 | 型号 : | YZX-023 |
| 类型 : | 台式抛光机 | 工作原理 : | 两工位抛光机 |
| 空载转速 : | 2200 | 回转数 : | 2200 |
| 额定输入功率 : | 5.5 | 抛光轮直径 : | 300 |
| 抛光心轴螺纹 : | 6 | 输出功率 : | 5.5 |
| 变速方式 : | 定挡变速 | 适用对象 : | 模具 |
| 净重 : | 1000 | 加工定制 : | 是 |
平板自动抛光机技术参数
项目 | 参数 | 备注 |
1、设备外形尺寸 | 长3.7米宽1.5米高1.6米 | 钢结构 |
2、总功率 | 9.25KW | 包括：抛光轮主电机、液压系统电机、工作台摇摆电机 |
3、主轴转速 | 2200转/分 | |
3、工作台尺寸 | 长1800mm宽850mm | 可安装产品20件 |
4、工作台有效行程 | 1-1700mm | 可根据产品需求调节行程的长短 |
5、液压系统功率 | 1.5KW | 可调节油量 |
6、工作台摇摆平率 | 60次/分 | 可根据产品要求调节工作台摇摆偏摆距离 |
7、抛光轮有效调节距离 | 100mm | 可根据产品磨损量调节 |
8、使用耗材 | 千叶轮、麻轮、布伦、拉丝轮 | |
9、抛光轮磨损进给方式 | 手动调节 | 手动调节使工人调节方便容易上手操作简单 |
设备主要配件配置表
一、机架 | 1、槽钢100X50国标 2、20mm钢板 3、12mm钢板 |
二、工作台 | 1、18mm钢板尺寸850mmx1800mm（精磨加工） 2、30型UCR圆形导轨长度2400mm两条 3、UCR30型圆形导轨长度6003条 4、滑块12件 5、行程调节杆1套 6、减速机一台 |
三、机头 | 1、铸件机头2件 2、NSK6210轴承4件 3、六角拉丝轮轴2件 4、拉丝轮夹头2件 5、皮带轮2件 6、升降旋转连杆一套 7、传动减速机一台 |
五、护罩 | 1、2.0mm钢板 2、安全防护罩 3、抽尘罩 4、电箱 |
六、电器 | 1、电机7.5KW上海（力超） 2、摇摆电机750W1台 2、交流接触器（施耐德） 4、开关（施耐德） 5、行程开关4套 6、变频器东元 |
七、水箱 | 1、过滤水箱一件 2、水泵一台 3、喷水管一套
|
三、设备特点
此设备适合、各种金属板材、型材、等五金平面的拉丝、砂光、等处理操作简单、安全、稳定、设备工作台有摇摆功能可使抛光稳定，提高表面打磨效率，设备配备水冷却循环系统减少产品变形增加，降低粉尘，增加抛光轮切削力
(一)拉丝机主要系统设计性能
1、抛光轮机头：
根据拉丝轮的宽度及压力扭力计算，机头分为主动力机头和被动力机头，主动力机头为电机带动，拉丝轮夹头设计为分体式装夹方便快捷而且安全系数高。

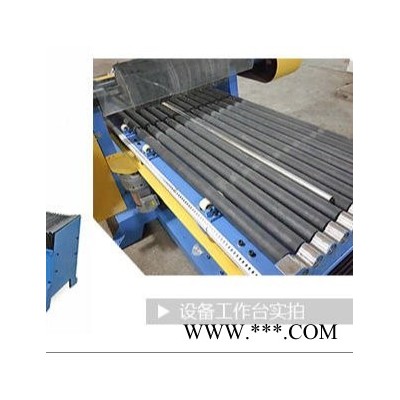

2、工作台
根据产品的生产要求及设备宽度设计为宽620mm长1800mm可放不同大小产品，工作台设计有摇摆功能可使产品丝纹更将均匀。
3、导轨系统
此设备采用日本进口UCR圆形导轨，优点：耐磨、耐压、使用精度高不易损坏特点。
五：操作工艺流程
1、 装夹抛光轮→安放产品→调节抛光轮轮与产品的距离→启动设备→开始工作
勇志诚抛光机详细介绍：

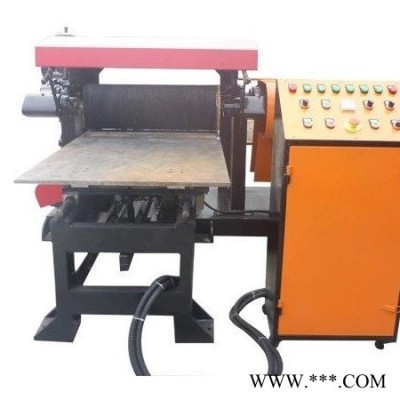

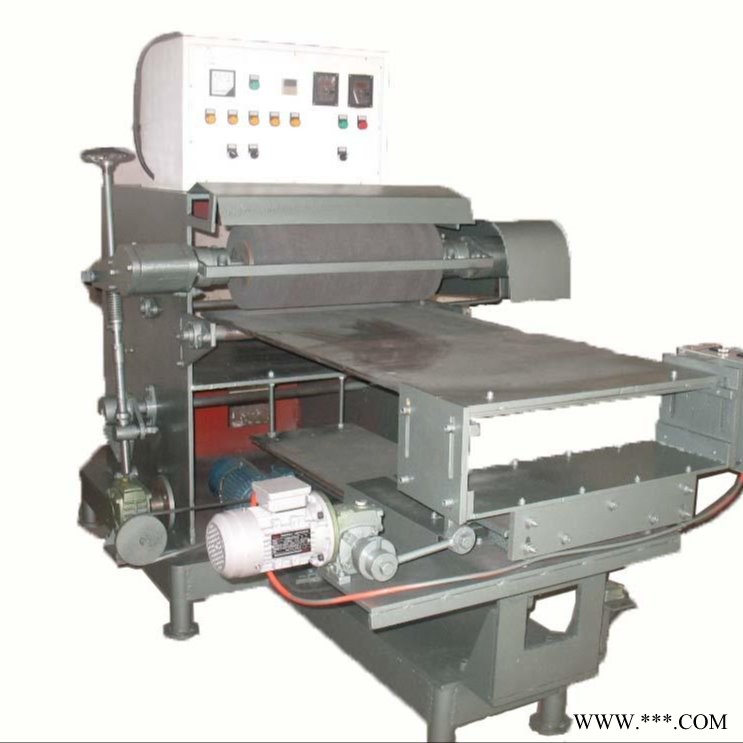

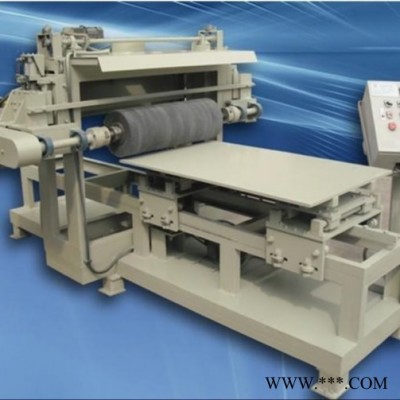

平板自动抛光机
功率：8.5KW 380V
主轴转速：2000r/min
使用耗材：砂轮、麻轮、布轮、风轮等
抛光机适用于各种金属平面的单面打磨、抛光处理。
特点：抛光机操作简单、效率高
转盘式单面自动抛光机
功率：10.5KW 380V
抛光机主轴转速：2000r/min
工作台转速：0-200转/分钟
抛光机适用于各种小平面的五金件打磨、抛镜光。
抛光机特点：工作台可前进后退、左右摇摆，还可以调速旋转，使产品抛光后设有纹路达到镜光
产品编号： YZC -P815-A
产品名称： 双面 自动抛光机
抛光机详细介绍：
功率：18KW 380V
主轴转速：2000r/min
使用耗材：砂轮、麻轮、布轮、风轮等
抛光机适用于各种金属平面的双面面打磨、抛光处理。
特点：抛光机操作简单、效率高。
